CAD2015线宽命令怎么设置与显示？

CAD2015中的线宽命令是控制图形线条显示和打印宽度的重要工具,通过合理的线宽设置，可以使图纸层次分明、重点突出，提升专业性和可读性，以下从功能入口、设置方法、显示控制、打印应用及注意事项等方面进行详细说明。

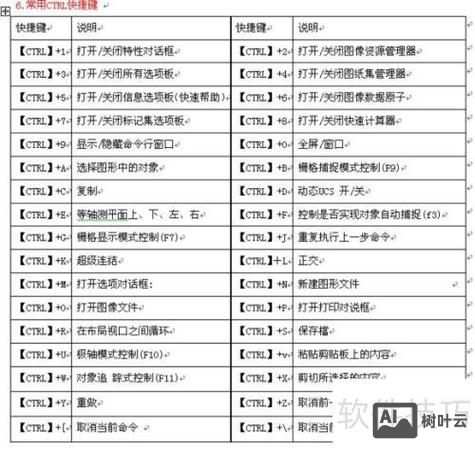

线宽命令的功能入口

在CAD2015中,线宽命令主要通过以下几种方式调用：

1. 功能区：切换至“常用”选项卡，在“特性”面板中找到“线宽”下拉列表，可直接选择预设线宽或打开“线宽设置”对话框。
2. 菜单栏：依次点击“格式”→“线宽”，弹出“线宽设置”对话框。
3. 命令行：直接输入命令LWEIGHT（快捷键WE）并按回车键，同样可打开设置对话框。
4. 状态栏：在界面底部状态栏右键单击“显示线宽”按钮，选择“设置”进入配置界面。

线宽设置方法

线宽类型

CAD2015提供两种线宽类型：

• ByLayer（随层）：线条宽度与所在图层的线宽设置保持一致，推荐优先使用，便于统一管理。
• ByBlock（随块）：线条宽度与插入块时的当前线宽一致，适用于块定义场景。
• 固定线宽：直接为对象指定具体宽度（如0.13mm、0.25mm等），适用于特殊标注或强调元素。

线宽值设置

在“线宽设置”对话框中，可进行以下操作：

• 选择线宽：从“线宽”列表中选择合适的值，范围包括0.00mm至2.11mm。
• 单位设置：勾选“毫米”或“英寸”，根据绘图需求调整单位。
• 默认线宽：设置新创建对象的默认线宽，默认为0.25mm。
• 显示比例：通过“调整显示比例”滑块控制屏幕上线宽的显示粗细，避免过宽或过窄影响视觉效果。

为对象或图层分配线宽

• 对象线宽：选中对象后，在“特性”面板（Ctrl+1）中修改“线宽”属性。
• 图层线宽：打开“图层特性管理器”（LAYER命令），选中目标图层后点击“线宽”列，在弹出的对话框中选择所需宽度。

线宽显示控制

屏幕显示

• 状态栏开关：点击状态栏“显示线宽”按钮（通常显示为灰色线宽图标），可实时切换线宽显示状态，开启后，图形区将按设置比例显示线宽差异。
• 显示比例调整：若线宽显示过粗或过细，通过“线宽设置”对话框中的滑块调整比例，确保图形清晰可辨，小尺寸图形需降低显示比例，避免线条重叠。

打印输出

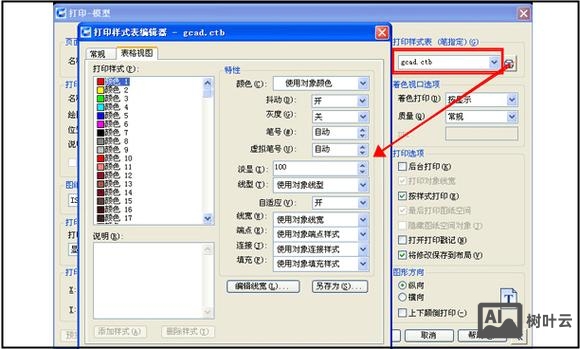

• 打印样式表：通过“打印”对话框（PLOT命令）配置打印样式，在“打印样式表编辑器”中可为不同颜色或图层指定打印线宽，确保输出效果与设计一致。
• 精确打印：勾选“打印线宽”选项（默认开启），系统将根据设置的线宽值输出；若需忽略线宽，可取消勾选，改用打印样式控制。

线宽应用场景与技巧

图层管理策略

特殊场景处理

• 高精度绘图：在机械制图中，细小零件（如螺纹）建议使用0.10mm以下线宽，避免打印模糊。
• 建筑图纸：墙体轮廓线宜采用0.50mm，门窗开启线用0.25mm，形成视觉层次。
• 3D模型：线宽仅适用于二维视图，三维实体显示不受影响，但可通过“视觉样式”中的“带边框着色”模拟线宽效果。

注意事项

1. 性能优化：复杂图纸中大量使用宽线宽可能导致显示卡顿，建议关闭“显示线宽”功能，仅在出图前开启。
2. 线宽与颜色搭配：避免高对比度颜色（如红与黑）搭配相近线宽，防止视觉混淆。
3. 兼容性检查：旧版本CAD可能不支持部分线宽值，需通过“格式转换”或打印样式调整确保兼容。
4. 单位统一：绘图前务必确认单位（毫米/英寸），避免线宽值因单位错误导致比例失调。

相关问答FAQs

问题1：为什么CAD2015中设置的线宽在屏幕上显示不明显？
解答：线宽显示受“显示比例”和“状态栏开关”双重控制，首先检查状态栏“显示线宽”按钮是否亮起（蓝色表示开启）；若已开启但仍显示过细，可打开“线宽设置”对话框，将“调整显示比例”滑块向右拖动，增大显示比例，若对象线宽设置为“0.00mm”，即使开启显示也不会有变化，需修改为具体值。

问题2：如何确保线宽在不同打印机上输出一致？
解答：为保证打印一致性，建议通过以下步骤操作：

1. 使用打印样式表：在“打印”对话框中选择“.ctb”或.stb打印样式表，编辑对应颜色或图层的线宽值，固定输出标准。
2. 禁用打印机线宽：部分打印机驱动会自动调整线宽，需在打印机属性中取消“使用打印机线宽”选项。
3. PDF导出检查：优先打印为PDF文件，通过PDF阅读器的打印预览功能确认线宽效果，避免物理打印机偏差。
