CAD剪切命令如何精准操作？

在CAD软件中，剪切命令（TRIM）是一个非常基础且高效的编辑工具，主要用于修剪或延伸对象，使其精确地与其他对象的边界相交，该命令通过选择作为剪切边界的对象，然后指定要修剪的部分，从而实现对图形的快速修改，无论是建筑设计中的墙体开洞、机械设计中的零件轮廓调整，还是电气工程中的线路修剪,剪切命令都能大幅提升绘图效率和精度。

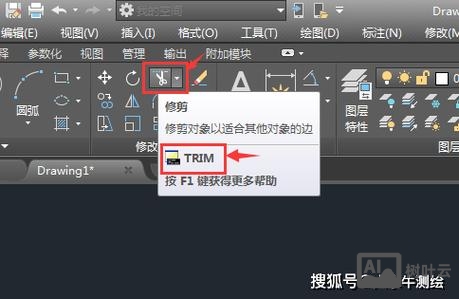

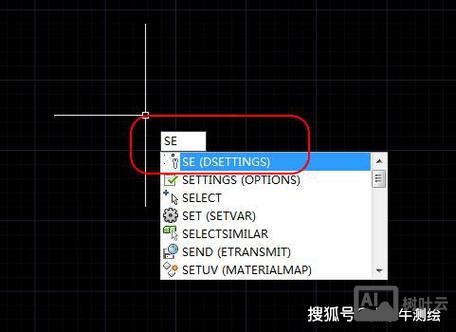

剪切命令的执行通常分为三个步骤：选择剪切边、选择要修剪的对象、确认操作，以AutoCAD为例，用户可以通过以下方式启动命令：在“修改”工具栏中点击“修剪”按钮，或在命令行输入“TRIM”后按回车键，启动命令后，CAD会提示“选择对象或 <全部选择>”，此时需要选择作为剪切边界的对象，如果直接按回车键，则系统会自动选择当前视口中的所有对象作为剪切边界，选择剪切边后，系统会提示“选择要修剪的对象”，此时用户只需点击需要被修剪的对象部分，即可完成操作，值得注意的是，剪切命令支持“栏选”（Fence）和“窗交”（Crossing）等选择方式,便于批量修剪复杂图形。

剪切命令的高级功能还包括“延伸”模式的切换，在修剪过程中，如果按住“Shift”键点击对象，可以将该对象延伸到剪切边界，而无需切换到“延伸”命令，通过“投影”选项（命令行输入“P”），用户可以设置修剪的投影方式，如“无”（仅修剪与剪切边在三维空间中相交的对象）、“用户坐标系”（UCS，默认选项）或“视图”（沿当前视图方向修剪），这些功能使得剪切命令能够适应不同的绘图场景,例如在三维建模中精确修剪曲面或实体边缘。

在实际应用中，剪切命令的效率取决于剪切边的选择策略，在修剪多条交叉线段时，优先选择作为永久边界或参考线的对象作为剪切边，可以减少重复操作，合理使用“边缘模式”（命令行输入“E”），可以控制是否剪切延伸边或隐含交点，避免意外修剪，对于复杂的图形，建议先使用“图层”功能将不同类型的对象分组，再通过图层选择来指定剪切边,从而提高操作的准确性。

以下是剪切命令常用参数的说明表格：

相关问答FAQs：

1. 问：剪切命令无法修剪对象，可能的原因有哪些？
   答：可能的原因包括：① 未正确选择剪切边，或剪切边与被修剪对象不相交；② 对象所在的图层被锁定或冻结；③ 使用了“边缘”模式中的“延伸”选项，但对象未与剪切边实际相交；④ 对象是块或外部参照的一部分，需要先分解，建议检查图层状态、剪切边选择及边缘设置,必要时分解对象后再修剪。

2. 问：如何快速修剪多个重叠对象？
   答：可以使用“栏选”（F）模式，绘制一条穿过所有需要修剪部分的直线，系统会自动栏选并修剪与该直线相交的对象，若所有对象均需以同一组边界修剪，可在选择剪切边时输入“ALL”选择所有对象，然后逐个点击要修剪的部分，或使用“窗交”（C）批量选择，对于重复性修剪，可结合“块”命令将常用剪切边定义为块,提高效率。
