cad中xc命令怎么用

在CAD软件中，XC命令通常指的是“XCLIP”命令，该命令用于定义外部参照（External References，简称Xref）的剪裁边界，从而只显示外部参照图形中的特定区域，隐藏不需要的部分，这一功能在处理大型图纸或复杂项目时尤为重要，能够有效提升绘图效率和图纸的可读性，以下将详细介绍XCLIP命令的使用方法、操作步骤、注意事项及实际应用场景。

XCLIP命令的基本概念

外部参照是CAD中将一个图形文件插入到另一个图形文件中的方式，与块（Block）不同，外部参照并非直接嵌入，而是通过链接方式引用，便于原图形修改时自动更新，当外部参照图形较大或包含多个无关元素时，可能会影响当前图形的显示和操作效率，XCLIP命令便可通过创建剪裁边界，只保留外部参照中的关键部分,简化图形显示。

XCLIP命令的使用步骤

1. 启动XCLIP命令
   在CAD命令行输入“XCLIP”后按回车键，或通过功能区“插入”选项卡中的“参照”面板找到“剪裁”工具（部分版本中可能需先选中外部参照对象再右键选择“剪裁”）。

2. 选择外部参照对象
   命令行提示“选择对象：”，需选中需要剪裁的外部参照图形，可单选或多选，若未提前选中对象，需在此步骤完成选择。

3. 设置剪裁类型
   选择对象后，命令行显示“输入剪裁选项 [开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>：”，默认为“新建边界”，直接按回车即可，其他选项含义如下：


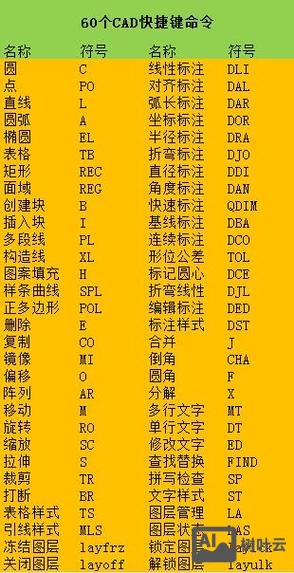

   （图片来源网络，侵删）
   • 开(ON)/关(OFF)：控制剪裁效果的显示或隐藏。
   • 剪裁深度(C)：设置剪裁的深度（仅适用于3D模型）。
   • 删除(D)：删除已存在的剪裁边界。
   • 生成多段线(P)：将剪裁边界转换为多段线对象。
   • 新建边界(N)：创建新的剪裁边界（默认选项）。

4. 定义剪裁边界
   选择“新建边界”后，需指定边界类型：

   • 多段线(P)：使用已存在的多段线作为剪裁边界。
   • 多边形(D)：通过绘制多边形（如三角形、四边形等）定义边界。
   • 矩形(R)：通过绘制矩形快速定义边界。
   • 反向剪裁(I)：选择后，将显示边界外的区域而非内部区域。

   以“矩形”为例，命令行提示“指定第一个角点：”，在图形中点击确定矩形起点，再拖动鼠标指定对角点，完成边界创建。

5. 调整剪裁边界
   创建边界后，外部参照将自动剪裁至指定范围，若需修改边界，可重新运行XCLIP命令，选择对象后输入“P”（生成多段线），将边界转换为多段线后通过夹点编辑或直接修改多段线形状，再运行XCLIP命令选择“新建边界”并拾取修改后的多段线即可更新剪裁效果。

XCLIP命令的高级应用

1. 剪裁边界的显示控制
   通过XCLIP命令的“开/关”选项，可临时隐藏或显示剪裁效果，便于对比查看原图形，输入“XCLIP”→选择对象→输入“OFF”，可暂时显示完整外部参照。


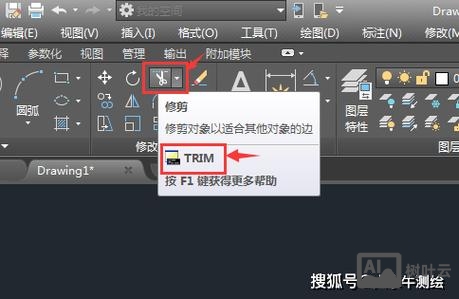

   （图片来源网络，侵删）

2. 与视口剪裁的区别
   XCLIP针对外部参照对象本身进行剪裁，而视口剪裁（通过“MVSETUP”命令）仅控制布局中视口的显示范围，两者结合使用可实现更复杂的显示控制。

3. 剪裁边界的属性修改
   剪裁边界默认为不可见，若需显示边界，可通过系统变量“XCLIPFRAME”控制：输入“XCLIPFRAME”→输入“1”显示边界，“0”隐藏边界，显示后可修改边界颜色或线型。

常见问题与注意事项

1. 剪裁边界无法创建
   可能原因：选中的对象非外部参照，或外部参照已被分解，需确保对象为外部参照且未被分解（输入“XREF”命令检查）。

2. 剪裁后图形异常显示
   可能原因：剪裁边界与外部参照比例不匹配，或边界包含自相交线，需重新绘制边界或检查外部参照的插入比例。

3. 剪裁边界的编辑限制
   若剪裁边界是通过“矩形”或“多边形”直接绘制的，无法直接修改形状，需通过“生成多段线”转换为可编辑对象。

实际应用场景

• 建筑图纸：插入总平面图作为外部参照后，通过XCLIP剪裁出当前楼栋区域，避免无关图形干扰。
• 机械装配：将大型部件图参照到装配图中，剪裁掉隐藏线或无关零件，突出装配关系。
• 城市规划：分区规划图中，仅显示当前地块相关的道路和地形数据，简化图纸复杂度。

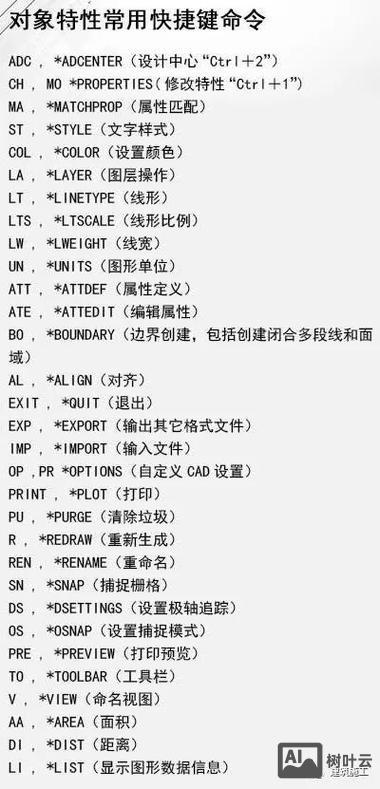

相关问答FAQs

Q1: XCLIP剪裁后的外部参照能否被炸开？
A1: 不能，被剪裁的外部参照本质上仍是外部参照对象，无法通过“EXPLODE”命令炸开，若需编辑剪裁边界，需通过XCLIP命令的“生成多段线”功能转换为多段线后修改，或直接删除边界后重新创建。

Q2: 如何将XCLIP剪裁边界与外部参照一起保存？
A2: XCLIP剪裁边界是外部参照的属性，会随外部参照文件一同保存，但需注意，若外部参照文件被移动或重命名，当前图形中的剪裁边界可能失效，建议通过“绑定”外部参照（输入“XREF”→选择参照→“绑定”）将其转换为块,以保持剪裁效果的稳定性。
