CAD反方向命令如何快速操作？

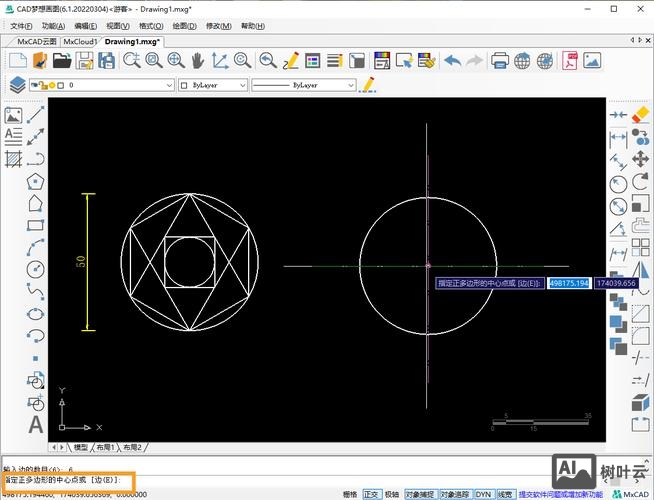

在CAD软件中，反方向命令是一个实用且高频使用的功能，主要用于快速调整图形元素的方向，如镜像、旋转、翻转等操作，以满足设计中的对称或反向布局需求，以下是关于CAD反方向命令的详细解析，涵盖常见命令、操作步骤、应用场景及注意事项。

常见反方向命令及操作方法

1. MIRROR（镜像）命令
   镜像是最直接的反方向命令，通过指定对称轴生成图形的反向副本。

   • 操作步骤：
     1. 输入MIRROR或点击“修改”工具栏中的镜像图标；
     2. 选择需要镜像的图形对象；
     3. 指定镜像线的第一点和第二点（对称轴）；
     4. 根据提示选择“删除源对象”或“保留源对象”。
   • 注意事项：
     • 镜像线可以是任意直线，不一定是水平或垂直线；
     • 文字和属性块默认会被反向显示，需通过系统变量MIRRTEXT控制（设置为0时文字方向不变）。

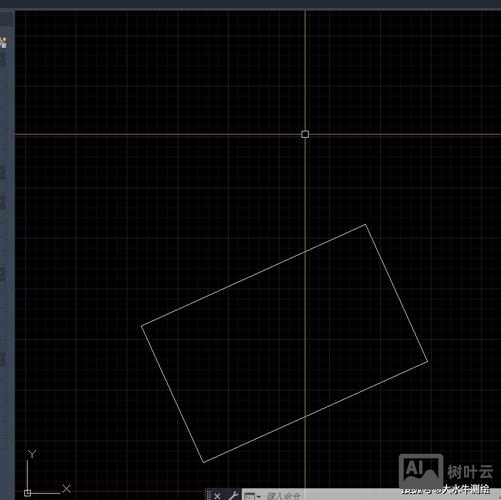

2. ROTATE（旋转）命令
   通过旋转180度实现方向反转，适用于非对称图形。

   • 操作步骤：
     1. 输入ROTATE，选择对象；
     2. 指定基点（旋转中心）；
     3. 输入旋转角度180并确认。
   • 技巧：结合极轴追踪或正交模式,可精确旋转180度。

3. ALIGN（对齐）命令
   通过指定源点和目标点，将图形反向对齐到新位置。

   • 操作步骤：
     1. 输入ALIGN，选择对象；
     2. 依次指定源点1、目标点1，源点2、目标点2；
     3. 根据提示选择“缩放对象”或“不缩放”。

4. SCALE（缩放）命令
   结合负比例因子实现方向反转（如-1）。


   （图片来源网络，侵删）
   • 操作步骤：
     1. 输入SCALE，选择对象；
     2. 指定基点；
     3. 输入比例因子-1。

反方向命令的应用场景

操作技巧与注意事项

1. 命令组合使用：
   • 先用OFFSET偏移图形，再用MIRROR镜像，可快速生成双向对称结构。
2. 夹点编辑：

   选中对象后，通过夹点拖拽配合右键菜单中的“旋转”或“镜像”选项，可实现快速反方向操作。

3. 图层管理：

   反向操作前建议锁定无关图层，避免误选对象。

4. 参数化设计：
   • 使用GEAR（几何约束）和DIM（尺寸约束）关联反向对象，修改时自动同步更新。

相关问答FAQs

问题1：为什么镜像文字后显示为反的？如何解决？
解答：CAD中文字默认受MIRRTEXT变量控制，当MIRRTEXT=1时，文字会随图形一起镜像，解决方法：在命令行输入MIRRTEXT，将其值设置为0，再重新执行镜像操作,即可保持文字方向不变。

问题2：如何快速将一组图形水平或垂直翻转？
解答：

1. 使用MIRROR命令；
2. 指定镜像线时，开启“正交模式”（按F8键），确保镜像线为水平或垂直线；
3. 若需精确翻转，可通过输入坐标点（如水平翻转时，镜像线两点分别为(0,0)和(0,1)）实现。

通过合理运用反方向命令，可显著提升CAD绘图效率，尤其在处理对称布局或方向调整时，能大幅减少重复劳动，掌握不同命令的适用场景和参数设置,是灵活应用的关键。
