CAD镜像命令在哪找？

在CAD软件中，镜像命令是一项非常基础且常用的功能，它允许用户快速创建对象的对称副本，从而提高绘图效率，无论是绘制机械零件中的对称结构、建筑设计中的对称布局，还是电路设计中的对称元件，镜像命令都能发挥重要作用，对于初学者来说，可能会困惑于“CAD镜像命令在哪”这个问题，因为不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）操作界面可能存在差异，但核心功能和调用方式基本一致，本文将详细介绍CAD镜像命令的调用位置、使用方法、注意事项及相关技巧,帮助用户快速掌握这一工具。

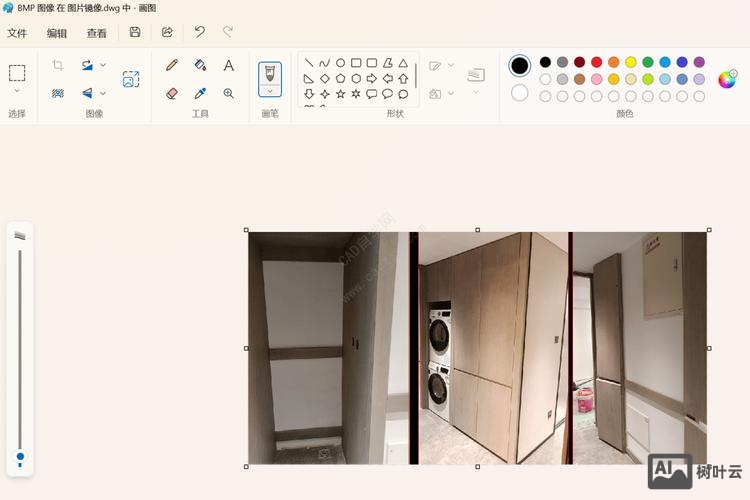

（图片来源网络，侵删）

CAD镜像命令的调用位置

CAD镜像命令的调用方式主要有以下几种,用户可以根据自己的操作习惯选择最便捷的方式：

通过功能区（Ribbon）调用

在较新版本的CAD软件（如AutoCAD 2010及以后版本）中，功能区是主要的操作界面，镜像命令通常位于“常用”选项卡下的“修改”面板中,具体步骤如下：

打开CAD软件,进入绘图界面。
点击顶部菜单栏中的“常用”选项卡。
在“修改”面板中找到“镜像”按钮，图标通常是一个对称的箭头或“MI”字母缩写（部分软件可能显示为完整图标）。
点击该按钮即可激活镜像命令。

通过经典菜单栏调用

对于习惯使用传统菜单栏的用户,可以通过以下方式调用镜像命令：

在顶部菜单栏中点击“修改”（Modify）。
在下拉菜单中选择“镜像”（Mirror）。
或者直接使用快捷键“MI”（Mirror的缩写），在命令行输入“MI”后按回车键,同样可以激活命令。

通过工具栏调用

在经典工作空间或自定义工具栏中，用户可以将“镜像”命令添加到工具栏中以便快速调用：

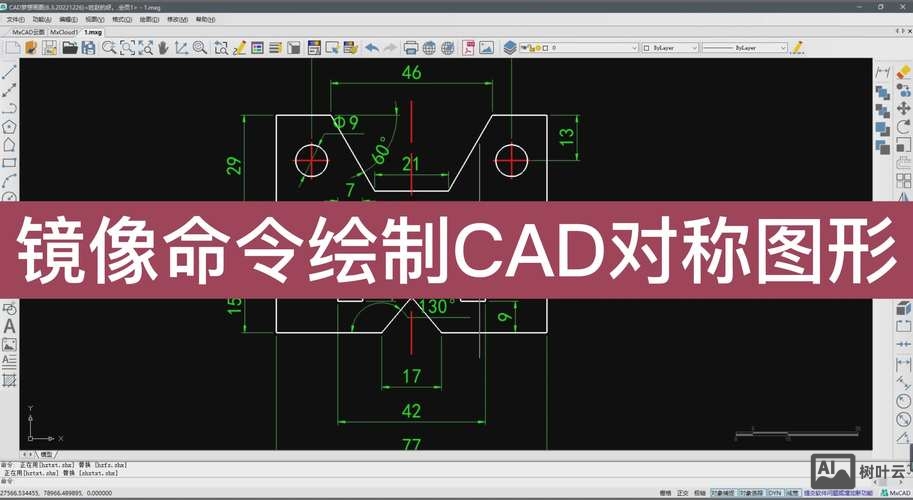

（图片来源网络，侵删）

右键点击任意工具栏，选择“自定义”（Customize）。
在“自定义用户界面”（CUI）编辑器中，找到“命令”列表，定位“修改”类别下的“镜像”命令。
将其拖拽到 desired 工具栏上，关闭CUI编辑器后即可在工具栏中看到“镜像”按钮。

通过命令行调用

命令行是CAD最核心的操作方式之一，几乎所有命令都支持通过命令行调用，镜像命令的快捷键是“MI”,操作步骤如下：

在命令行输入“MI”（不区分大小写）。
按回车键或空格键,激活镜像命令。
根据提示选择要镜像的对象，指定镜像线的第一点和第二点,完成镜像操作。

镜像命令的使用步骤

激活镜像命令后，操作流程大致如下（以AutoCAD为例）：

选择对象：命令行提示“选择对象”（Select objects），用户可以使用窗口选择、交叉选择或点选等方式选择需要镜像的图形对象,选择完成后按回车键确认。
指定镜像线：命令行提示“指定镜像线的第一点”（Specify first point of mirror line），用户需要通过鼠标点击或输入坐标指定镜像线的起点，镜像线是对象的对称轴,可以是任意方向的直线。
指定镜像线的第二点：命令行提示“指定镜像线的第二点”（Specify second point of mirror line），用户需要指定镜像线的终点,从而确定镜像线的方向和长度。
删除源对象：命令行提示“是否删除源对象？[是(Y)/否(N)]”（Delete source objects? [Yes/No]），用户可以选择“N”（保留源对象，创建镜像副本）或“Y”（删除源对象，仅保留镜像后的图形），默认为“N”。

镜像命令的注意事项与技巧

镜像线的理解：镜像线并非实际存在的直线，而是用于定义对称轴的参考线，其长度和方向仅影响对称位置,与最终图形无关。
文字与属性的镜像：默认情况下，文字和属性块在镜像后会反向显示（镜像后文字变为“反写”），如果需要保持文字方向不变，需在“选项”（Options）对话框的“用户系统配置”（User Preferences）选项卡中，勾选“镜像文字时保持文字方向不变”（Mirror text保持文字方向不变）选项。
系统变量控制：通过系统变量“MIRRTEXT”可以控制文字和属性的镜像行为，当MIRRTEXT=0时，文字方向不变；当MIRRTEXT=1时，文字会镜像反转，用户可以在命令行输入“MIRRTEXT”后修改其值。
对象选择技巧：如果需要镜像多个对象，可以使用“交叉窗口”或“圈交”选择方式快速选中复杂图形，对于嵌套对象，可使用“选择类似”功能快速筛选同类对象。
精确镜像操作：为了确保镜像位置的准确性，可以结合“对象捕捉”（Object Snap）功能（如端点、中点、交点等）来指定镜像线的端点,避免手动输入坐标的误差。

不同CAD软件中的镜像命令差异

虽然主流CAD软件的镜像命令功能基本一致,但在界面布局和调用方式上可能存在细微差异：

浩辰CAD：其界面与AutoCAD类似，镜像命令同样位于“常用”选项卡的“修改”面板中，快捷键也是“MI”。
中望CAD：操作逻辑与AutoCAD高度兼容，用户可通过功能区、菜单栏或命令行调用镜像命令。
AutoCAD LT：作为AutoCAD的简化版，镜像命令的功能和调用方式与完整版一致,仅部分高级功能受限。

镜像命令的应用场景

镜像命令广泛应用于以下领域：

机械设计：绘制对称的零件轮廓、螺纹孔、键槽等结构。
建筑设计：创建对称的建筑平面图、立面图或门窗布局。
电气设计：生成对称的电路符号或元器件排列。
家具设计：设计对称的桌椅、柜体等家具模型。
