CAD命令繁多，如何高效掌握？

在CAD软件中,命令是用户与软件交互的核心，通过输入或选择命令可以实现绘图、编辑、标注、管理等各项操作，掌握CAD中的各种命令是高效绘图的基础，以下将详细介绍常用命令的分类、功能及使用技巧。

绘图类命令

绘图类命令是创建图形元素的基础,主要包括直线、多段线、圆、矩形等基本图形的绘制命令。

• 直线（L/Line）：用于绘制直线段，可通过输入起点和终点坐标或直接在屏幕上点击确定，支持输入相对坐标（如@100,0）绘制特定长度的水平或垂直线。
• 多段线（PL/Pline）：可绘制由直线和圆弧组成的连续线条，每段线可设置不同的宽度和线型，常用于绘制箭头、轮廓线等需统一编辑的对象。

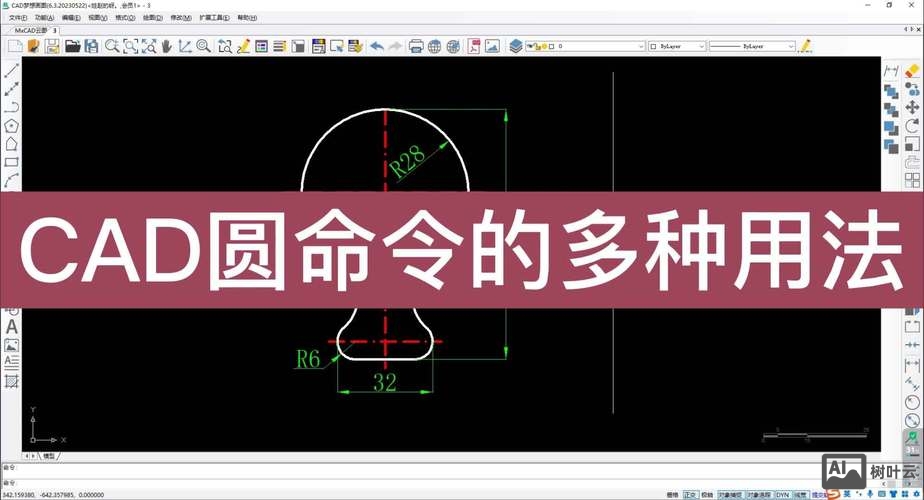

• 圆（C/Circle）：提供多种绘制方式，如“圆心、半径”“两点”“三点”“相切、相切、半径”等，适用于精确绘制圆形或圆弧。
• 矩形（REC/Rectangle）：通过指定对角点绘制矩形，可设置圆角（F选项）、线宽等参数，常用于绘制建筑平面图中的门窗或机械零件轮廓。
• 多边形（POL/Polygon）：绘制正多边形，支持内接于圆（I）或外切于圆（C）方式，边数可通过命令行输入（如3-1024边）。
• 样条曲线（SPL/Spline）：通过拟合一系列点生成平滑曲线，常用于绘制地形图、机械零件中的不规则曲线。

编辑类命令

编辑类命令用于修改已有图形,包括移动、复制、旋转、修剪等操作，是提高绘图效率的关键。

• 移动（M/Move）：将对象从原位置移动到新位置，需指定基点和位移点，支持输入相对坐标或动态拖拽。
• 复制（CO/CP/Copy）：创建对象的副本，可单次复制或多次复制（M选项），常用于阵列分布相同的图形元素。
• 旋转（RO/Rotate）：绕指定基点旋转对象，可输入旋转角度（如90°）或通过参考角（R选项）确定旋转量。
• 修剪（TR/Trim）：以其他对象为边界剪切多余部分，需先选择边界对象，再选择要修剪的线条，支持栏选（F选项）快速修剪。
• 延伸（EX/Extend）：将对象延伸至指定边界，操作逻辑与修剪类似，适用于延长线条至与其他对象相交。
• 偏移（O/Offset）：创建与原对象平行的新对象，可设置偏移距离，常用于绘制平行线、等距结构（如道路、管道）。
• 阵列（AR/Array）：生成按规律排列的对象副本，包括矩形阵列（行数、列数、间距）和环形阵列（项目数、填充角度）。

标注类命令

标注类命令用于添加尺寸、文字、符号等注释信息，确保图形的可读性和规范性。

• 线性标注（DLI/Dimlinear）：标注水平或垂直方向的尺寸，需指定尺寸界线的起点和终点。
• 对齐标注（DAL/Dimaligned）：标注倾斜对象的实际长度，尺寸线与对象平行，适用于非水平/垂直尺寸。
• 半径标注（DRA/Dimradius）：标注圆或圆弧的半径，显示前缀“R”，如“R50”。
• 直径标注（DDI/Dimdiameter）：标注圆或圆弧的直径，显示前缀“Φ”，如“Φ100”。
• 角度标注（DAN/Dimangular）：标注两条非平行线或圆弧的角度，单位默认为度（°）。
• 多行文字（MT/Mtext）：创建复杂文本段落，支持字体、颜色、对齐方式等格式设置，常用于添加技术说明。

视图与显示类命令

视图类命令用于控制图形的显示范围和方式,方便查看和编辑复杂图形。

• 缩放（Z/Zoom）：调整视图比例，常用子命令包括“全部（A）”“范围（E）”“窗口（W）”“实时（R）”。
• 平移（P/Pan）：移动视图而不改变显示比例，支持实时拖拽（按住鼠标中键）。
• 鸟瞰视图（Dsviewer）：通过独立窗口缩放和平移视图，适用于大型图形的快速定位。
• 视图命名（V/View）：保存当前视图状态，便于快速切换到特定视角。

图层与属性类命令

图层管理是CAD绘图的核心功能,通过图层可控制对象的显示、颜色、线型等属性。

• 图层（LA/Layer）：打开图层特性管理器，可创建、删除、冻结/解冻图层，设置图层颜色、线型、线宽。
• 颜色（COL/Color）：设置对象颜色，支持“随层（ByLayer）”“随块（ByBlock）”或自定义颜色（如红、蓝）。
• 线型（LT/Linetype）：加载或管理线型（如实线、虚线、点画线），可通过“全局比例因子”调整线型间距。
• 线宽（LW/Lineweight）：设置对象线宽，打印时可按实际宽度显示，用于区分重要轮廓线。

其他实用命令

• 块定义（B/Block）：将多个对象创建为块，便于重复使用，支持插入、分解、属性编辑等操作。
• 填充（H/Hatch）：在封闭区域内填充图案（如剖面线、材质纹理），可设置角度、比例等参数。
• 查询（DI/Distance，AA/Area）：测量两点间距离（DI）或封闭区域面积（AA），常用于工程量统计。
• 分解（X/Explode）：将块、多段线等复合对象分解为单一对象，便于单独编辑。

以下为常用CAD命令速查表：

相关问答FAQs

Q1：如何快速修剪或延伸多个对象？
A：使用修剪（TR）或延伸（EX）命令时，输入“F”选择栏选模式，通过绘制一条直线或折线作为边界，一次性选择所有需修剪或延伸的对象，可大幅提高操作效率。

Q2：CAD中“块”和“组”有什么区别？
A：块（Block）是将对象定义为单一对象，可重复插入并统一编辑（如修改属性、缩放），且块中的对象可作为一个整体进行分解；组（Group，命令为G）则是临时组合对象，便于选择和编辑，但不会减少文件大小，且无法像块一样通过属性管理器批量修改。
