CAD倒角命令如何快速设置参数？

在CAD软件中，倒角命令是用于在两条直线、多段线、构造线或三维实体边之间创建倾斜连接的常用工具，其设置直接影响倒角的外观和尺寸，正确掌握倒角命令的参数设置，能显著提升绘图效率和精度，以下是关于CAD倒角命令设置的详细说明，涵盖命令调用、参数配置及注意事项。

倒角命令的调用方式

在CAD中，倒角命令可通过多种方式启动：

1. 命令行输入：直接输入CHAMFER（快捷键CHA），按回车键确认。
2. 功能区面板：在“常用”选项卡下的“修改”面板中，点击“倒角”图标。
3. 工具栏：在经典工具栏中，找到“修改”工具栏中的“倒角”按钮。

启动命令后，命令行会提示当前倒角模式及参数,需根据需求进行设置。

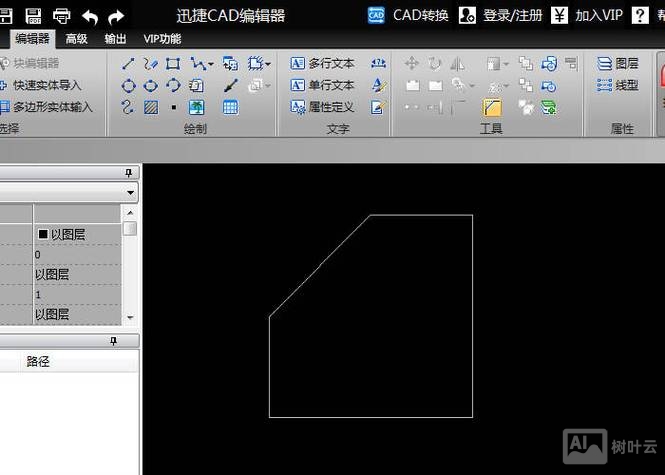

倒角命令的核心参数设置

倒角命令的关键参数包括“距离模式”“角度模式”“修剪模式”及“选择对象顺序”,具体设置如下：

倒角方式选择：距离模式与角度模式

倒角可通过两种方式定义尺寸：

• 距离模式（默认）：通过指定两条直线上的倒角距离（即倒角与两条直线的交点距离）来确定倒角大小。

  • 设置方法：命令行输入D（距离），分别输入“第一条直线倒角距离”和“第二条直线倒角距离”，若需创建10×10的倒角，则输入D后依次输入10和10。
  • 对称倒角：若两条直线的倒角距离相同，可直接输入第一个距离后，在提示“指定第二个倒角距离”时按回车键，系统会自动沿用第一个距离。

• 角度模式：通过指定第一条直线的倒角距离和倒角角度（与第一条直线的夹角）来确定倒角形状。

  • 设置方法：命令行输入A（角度），先输入“倒角长度”，再输入“倒角角度”（单位为度，0°~180°），长度为15、角度为30°的倒角，输入A后依次输入15和30。

适用场景：距离模式适用于规则直角过渡，角度模式适用于非对称或特定角度的倒角（如机械零件中的斜面设计）。

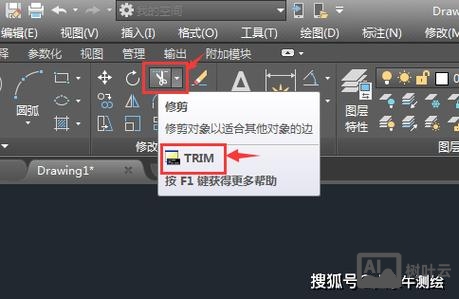

修剪模式控制

倒角命令的“修剪模式”决定是否在倒角后自动修剪原直线。

• 修剪模式（默认）：倒角后，系统自动将两条直线的超出部分删除，仅保留倒角连接线。
• 不修剪模式：倒角后，原直线完整保留，倒角线作为独立对象生成。
• 设置方法：命令行输入T（修剪），选择修剪或不修剪。

示例：在绘制室内平面图时，若需保留墙角原始线条用于后续标注，可选择“不修剪模式”。

多段线倒角处理

当对象为多段线（PLINE）时，倒角命令提供整体处理选项：

• 设置方法：命令行输入P（多段线），选择多段线后，系统会自动对多段线的所有角点进行倒角，且倒角距离沿用当前设置。
• 注意事项：若多段线线宽不为零，倒角会以多段线的中心线为基准计算，可能导致倒角尺寸与预期不符,建议先将多段线分解后再倒角。

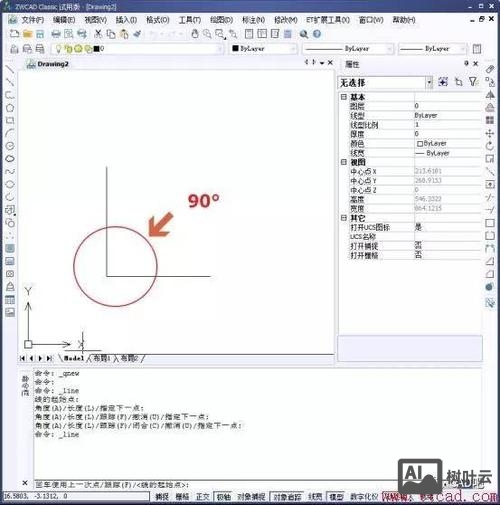

选择对象顺序的影响

倒角命令对两条直线的选择顺序敏感：

• 顺序规则：先选择的直线对应“第一条直线倒角距离”，后选择的直线对应“第二条直线倒角距离”。
• 非对称倒角示例：若设置第一条直线距离为5、第二条直线距离为10，则先选择直线A，再选择直线B，生成的倒角尺寸为5×10；若选择顺序相反，倒角尺寸将变为10×5。

倒角命令的高级设置与注意事项

1. 图层与颜色控制：倒角线会继承当前图层的属性（颜色、线型等），若需统一倒角样式，建议在专用图层中操作。
2. 零距离倒角：当倒角距离均设为0时，倒角命令会自动修剪两条直线至交点，可用于快速延伸直线至相交。
3. 三维实体倒角：在三维建模中，倒角命令（CHAMFEREDGE）支持对实体边进行倒角，需选择“距离-距离”或“距离-角度”模式，并指定倒角方向。
4. 错误处理：若两条直线平行或距离过近，无法生成倒角时，命令行会提示“距离无效”,需调整直线位置或倒角参数。

倒角参数设置总结表

相关问答FAQs

Q1：为什么倒角后尺寸与设置不符？
A：可能原因有两个：一是未正确设置倒角距离（如误将角度模式当作距离模式），二是选择了“不修剪模式”但未考虑直线延伸长度，建议检查命令行参数，确保在距离模式下设置对称或非对称距离，并根据需要调整修剪模式。

Q2：如何快速对多个角点进行统一倒角？
A：若对象为多段线，可直接使用P选项（多段线倒角），系统会自动应用当前距离参数对所有角点处理；若为多条独立直线，可先使用“选择集”工具框选所有直线，再通过CHAMFER命令的“多个”选项（输入M）依次选择相邻直线完成批量倒角。
