在CAD软件中，倒斜角命令（Chamfer）是一项常用的编辑功能，主要用于在两条直线、多段线、射线或构造线的交点处创建斜角连接，通过设置不同的距离和角度，用户可以灵活调整斜角的尺寸和形状，以满足机械设计、建筑绘图等多种场景的需求，以下将详细介绍CAD倒斜角命令的使用方法、参数设置及注意事项。
倒斜角命令的调用方式
在CAD中，倒斜角命令可通过多种方式调用：
- 命令行输入：直接输入“CHAMFER”或快捷键“CHA”，按回车键确认。
- 功能区菜单：在“常用”选项卡下的“修改”面板中点击“倒角”图标。
- 工具栏：在经典工作空间的“修改”工具栏中选择“倒角”按钮。
调用命令后，命令行会提示当前的模式和参数,用户需根据需求设置斜角类型。
倒斜角命令的核心参数
倒斜角命令的核心参数包括“距离”和“角度”，两者的组合决定了斜角的最终形态。
距离模式（默认模式）
通过设置两条直线的倒角距离来定义斜角。
- 第一距离：指从第一条直线到斜角起点的距离。
- 第二距离：指从第二条直线到斜角起点的距离。
若两条距离相等，则生成45°等边斜角；若不等，则形成不等边斜角。
操作步骤：
- 调用命令后，输入“D”选择“距离”选项，分别输入第一距离和第二距离值。
- 选择第一条直线，再选择第二条直线，完成倒斜角操作。
角度模式
通过设置第一条直线的倒角距离和斜角角度来定义斜角，适用于需要精确控制斜角方向的场景。
操作步骤：
- 调用命令后，输入“A”选择“角度”选项，输入距离值和角度值。
- 选择第一条直线，再选择第二条直线，生成指定角度的斜角。
其他参数选项
- 多段线（P）：对整条多段线的所有顶点进行倒斜角，需确保多段线本身是闭合的或连续的。
- 修剪（T）：控制是否保留原始直线，选择“修剪”时，系统会自动裁剪多余部分；选择“不修剪”时，保留原直线，仅添加斜角线。
- 方式（E）：切换“距离”和“角度”模式，方便快速调整参数。
倒斜角命令的适用对象与限制
- 适用对象：直线、多段线、射线、构造线等线性对象。
- 限制条件：
- 两条直线必须相交或延长后可相交，否则无法生成斜角。
- 圆弧、椭圆等曲线对象不支持直接倒斜角，需先转换为多段线。
- 如果倒角距离过大，导致两条直线无实际交点，命令将提示“距离无效”。
倒斜角命令的实际应用场景

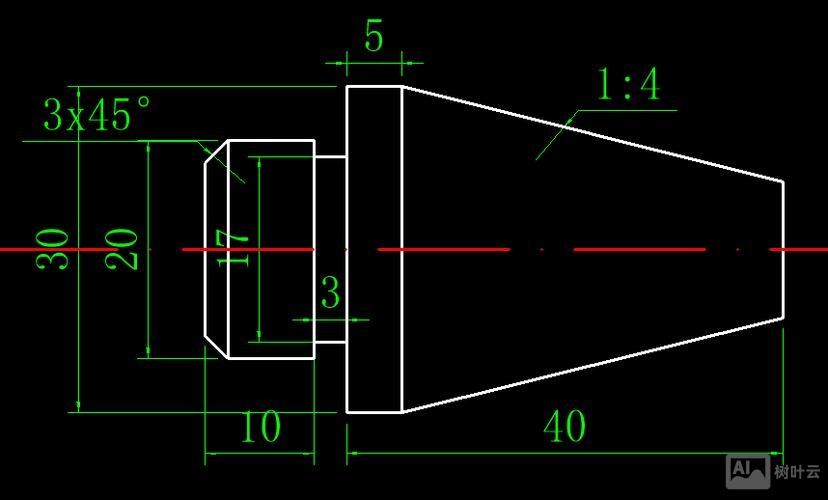

- 机械设计：在零件加工图中，对轴类、孔类结构的锐边进行倒角处理，避免应力集中。
- 建筑绘图：在墙体、门窗的转角处添加斜角，提升图纸的细节表现。
- 家具设计：对桌椅边角进行圆角或斜角处理，增强实用性和美观度。
常见问题与解决方法
倒斜角后直线未修剪

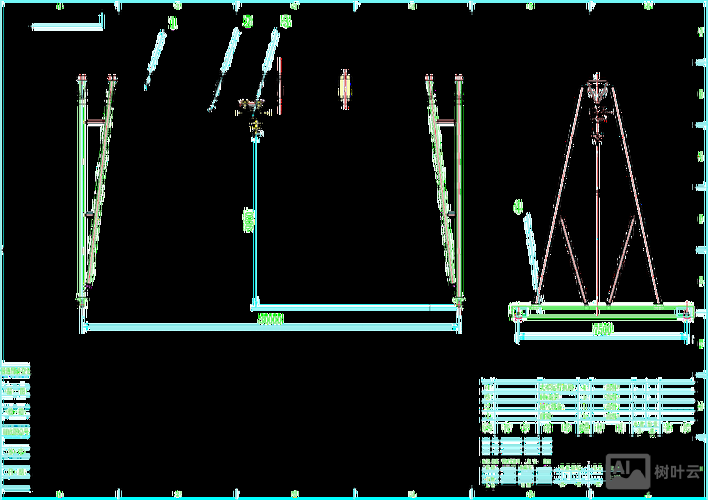

（图片来源网络，侵删）- 原因：默认模式下“修剪”选项为开启状态，若选择“不修剪”则保留原直线。
- 解决方法：调用命令后输入“T”，选择“修剪”模式重新操作。
多段线倒斜角失败
- 原因：多段线存在断点或非连续线段。
- 解决方法：使用“编辑多段线（PEDIT）”命令合并线段后再进行倒斜角。
倒斜角与圆角命令的区别
倒斜角（Chamfer）与圆角（Fillet）均用于修饰对象转角，但效果不同：
| 对比项 | 倒斜角（Chamfer） | 圆角（Fillet） |
|——————|—————————-|—————————|
| 效果 | 生成斜角连接 | 生成圆弧过渡 |
| 参数设置 | 距离或角度 | 半径值 |
| 适用场景 | 需要精确角度或距离的场合 | 需要平滑过渡的场合 |
相关问答FAQs
Q1：如何快速对多个对象执行相同的倒斜角操作？
A1：设置好倒斜角的距离或角度参数后，使用“多个（M）”选项，依次选择需要倒斜角的对象，无需重复输入参数。
Q2：倒斜角命令是否支持3D对象？
A2：支持，在三维建模中，可通过“倒角边”命令对实体的边进行倒斜角操作,但需注意与二维命令的调用方式和参数设置存在差异。
