CAD区域填充命令是计算机辅助设计（CAD）软件中用于在指定封闭区域内填充图案、颜色或渐变效果的重要功能，广泛应用于建筑、机械、工程制图等领域，通过该命令可以直观表达物体的材质、表面特征或区域属性，提升图纸的可读性和专业性，以下从命令启动、参数设置、操作技巧及注意事项等方面进行详细说明。
命令启动与基本操作
在CAD软件中,区域填充命令通常通过以下方式启动：
- 功能区路径：在“默认”选项卡中，找到“绘图”面板，点击“图案填充”按钮（图标为倾斜的网格）；

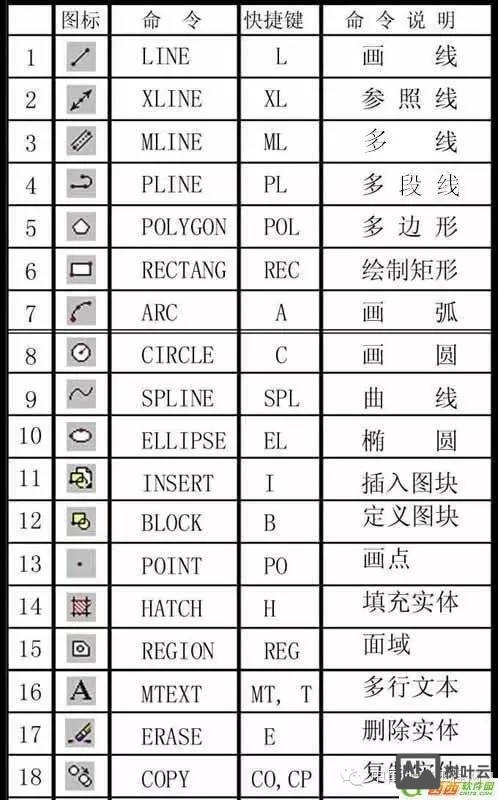

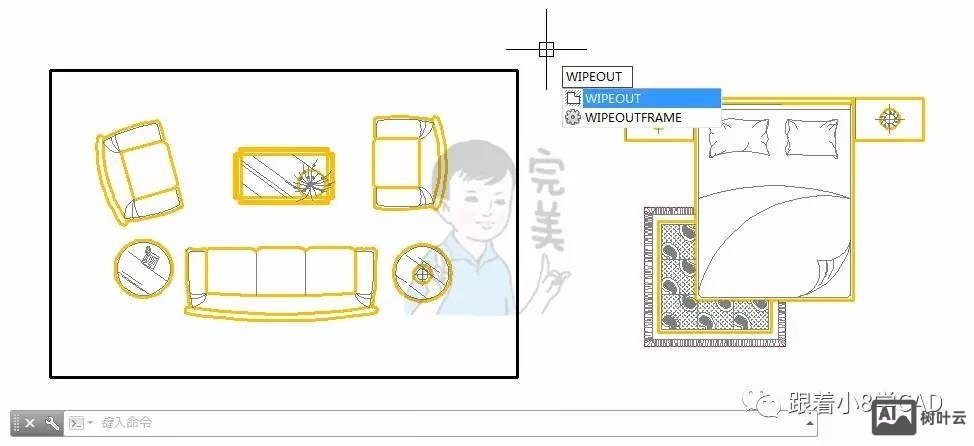

- 命令行输入：直接在命令行输入“HATCH”或快捷键“H”，按回车键确认；
- 工具栏：在经典工具栏中点击“图案填充”图标（若已显示）。
启动命令后,系统会弹出“图案填充和渐变色”对话框（不同版本CAD界面名称略有差异，功能基本一致），此时需依次选择填充区域、设置填充类型及参数，最后确认生成填充。
填充类型与参数设置
填充类型
对话框中的“类型和图案”选项卡是核心设置区域，支持三种填充类型：
- 预定义：软件内置的标准图案（如“ANSI31”表示斜线，“ANSI37”表示网格），适用于常规材质表达（如金属、混凝土）。
- 用户定义：用户自定义简单图案，通过设置“角度”和“间距”控制线条方向和密度，适合快速填充单一图案（如墙体砌块）。
- 自定义：导入用户*.pat文件创建的复杂图案，适用于特殊行业需求（如地形纹理、定制纹理）。
关键参数详解
角度和比例：
（图片来源网络，侵删）- 角度：控制填充图案的旋转角度（如“ANSI31”默认角度为45°，若需反向填充可设置为225°）；
- 比例：调整图案的疏密程度，比例值越大图案越稀疏，越小越密集（需根据图形尺寸调整，避免过密导致显示卡顿或过疏失去辨识度）。
示例：填充1m×1m的区域时，“ANSI31”比例可设为50，若区域为0.1m×0.1m，比例需调整为5。
边界选择：
- 拾取点：在封闭区域内单击，系统自动检测边界（适用于简单封闭区域）；
- 选择对象：手动选择封闭的线条、多段线等作为边界（适用于复杂或非连续边界）。
注意：边界必须为封闭图形，若未封闭需先用“BOUNDARY”命令生成闭合多段线。
孤岛检测：
封闭区域内的子区域称为“孤岛”（如房间中的柱子），在“选项”中勾选“孤岛检测”，可选择“普通”“外部”“忽略”三种方式：- 普通：交替填充孤岛（如外层填充，内层不填充，再外层填充）；
- 外部：仅填充最外层边界，忽略内部孤岛；
- 忽略：忽略所有孤岛，填充整个封闭区域。
渐变填充：
若需填充颜色渐变效果，切换至“渐变色”选项卡，可选择“单色”或“双色”，并调整渐变方向、角度等参数，常用于表现光影效果或区域划分。
操作技巧与注意事项
填充图案的编辑：

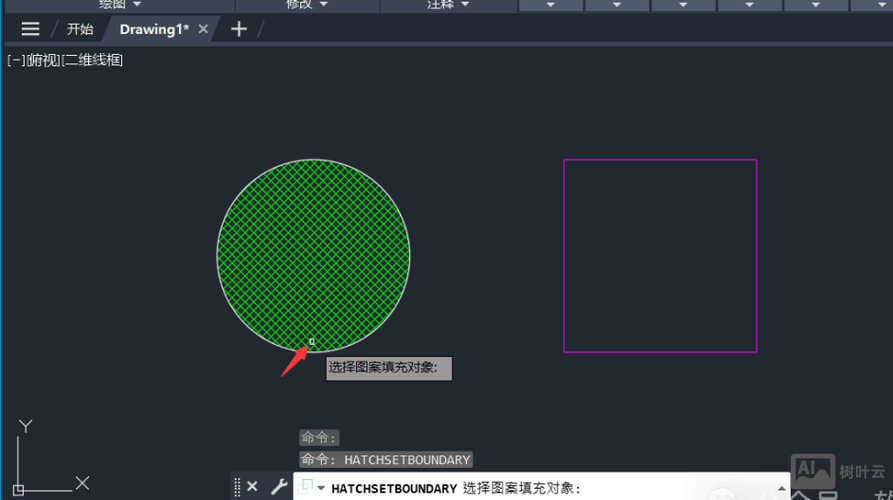

生成填充后，双击填充区域可重新打开对话框修改参数；若需修改边界，可使用“编辑边界”功能拆分或合并填充区域。
（图片来源网络，侵删）关联性与非关联性：
在“选项”中勾选“关联”，当边界修改时填充会自动更新；若取消勾选，填充将独立于边界，适用于需固定填充效果的场景。填充显示问题：
若填充图案显示为空白或线条过密，可能是比例设置不当，或图形尺寸过小/过大导致；可通过“视图”选项卡中的“重生成”命令刷新显示。性能优化：
对于复杂图形，可先在局部区域填充，再扩展至全局；避免在高分辨率下使用过密的自定义图案，降低软件运行卡顿。
相关问答FAQs
Q1：填充时提示“未找到有效的边界”，如何解决？
A1：该问题通常由边界未封闭导致，可检查图形是否有间隙：
- 使用“对象捕捉”模式确保线条端点完全重合；
- 输入“BOUNDARY”命令，在封闭区域内生成闭合多段线作为新边界，再重新填充；
- 若边界由多个对象组成,需先用“JOIN”命令合并为单一对象。
Q2：如何自定义填充图案并导入CAD？
A2：自定义图案需创建.pat文件（用记事本编写），格式如下：
*自定义图案名,图案描述
角度, X起点, Y起点, X偏移, Y偏移, 线条数, 第一条线长度, 第二条线长度, ... 编写完成后保存为.pat文件（如“my.pat”），放入CAD支持文件路径（如“C:\Program Files\AutoCAD 2023\Support”），使用时在“图案填充”对话框中选择“自定义”，即可加载新图案。
