CAD线加粗命令怎么用？

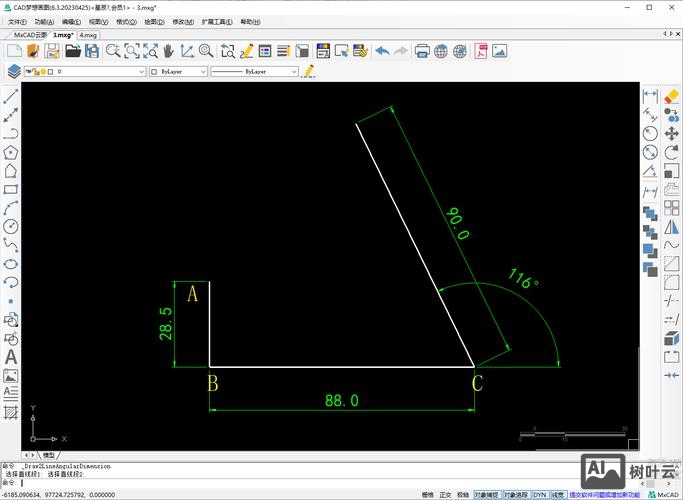

在CAD绘图过程中，线宽的调整是提升图纸可读性和专业性的重要环节，无论是建筑平面图中的墙体轮廓，还是机械制图中的零件边界，合理的线宽设置都能让图纸层次分明，重点突出，CAD中线加粗的方法有多种，不同版本和场景下适用的命令可能存在差异,掌握这些技巧可以大幅提高绘图效率。

在AutoCAD中，最基础的线加粗方式是通过图层特性管理器统一设置，用户只需打开图层特性管理器（快捷键LAYER），在目标图层的“线宽”列中点击，弹出线宽选择对话框后选择合适的宽度值（如0.30mm、0.50mm等），确定后该图层上的所有对象将自动应用新线宽，这种方法的优势在于批量操作，尤其适合复杂图纸中同类元素的统一管理，需要注意的是，线宽显示效果与视图比例相关，在模型空间中需勾选状态栏的“显示线宽”按钮才能实时预览,而在布局空间中则需通过视口控制比例以避免线宽显示异常。

对于单个对象的线宽调整，直接使用“特性”选项板（快捷键Ctrl+1）更为灵活，选中对象后，在特性面板的“常规”类别中找到“线宽”属性，从下拉列表中选择所需线宽即可，这种方式无需修改图层，特别适用于临时性加粗或局部强调，例如在剖面图中突出显示剖切线，但需提醒用户，频繁修改单个对象的线宽可能导致图层管理混乱,建议仅在特殊情况下使用。

另一种高效方法是全局线宽控制，通过“格式-线宽”菜单命令打开线宽设置对话框，在这里可以设置默认线宽值（通常为0.25mm），并调整“显示线宽”的默认比例因子，比例因子越大，模型空间中的线宽显示越明显，适合大比例尺图纸的绘制，若发现线宽显示过细，可适当增大比例因子，但需注意布局空间中的打印效果是否与预期一致,避免因比例失调导致打印输出时线宽过粗或过细。

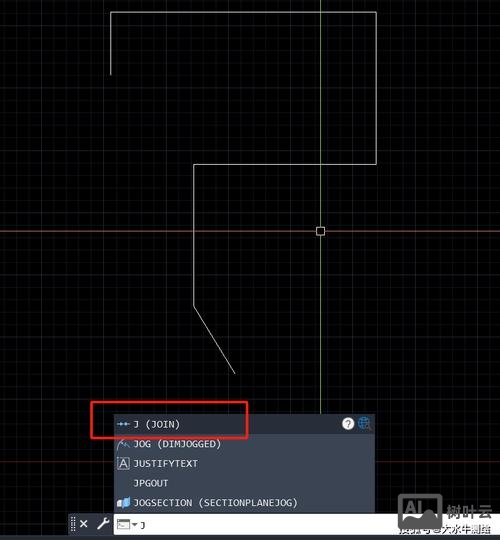

在三维建模或复杂曲线处理中，PLINE（多段线）命令的线宽功能尤为实用，通过输入PLINE命令指定起点后，选择“宽度（W）”选项，可设置起点和终点的线宽值，从而绘制出具有固定宽度的粗线，这种方法常用于绘制管线、电缆等需要突出显示的对象，且线宽会随多段线整体缩放，保持图形比例协调，需要注意的是，使用PLINE加粗后，若需调整线宽，需通过“特性”选项板修改宽度参数,而非重新绘制。

对于需要频繁切换线宽的场景，可自定义工具栏或快捷键，在AutoCAD的“工具-自定义-界面”选项中，找到“线宽控制”命令并将其拖拽至快速访问工具栏，或通过CUILOAD命令加载自定义工作空间，通过LWEIGHT命令可直接调出线宽设置对话框,实现快速切换。

在打印输出阶段，线宽的精确控制至关重要，通过“打印-打印设备”选项卡中的“特性”按钮，可设置打印样式表（CTB或STB），为不同颜色或图层分配固定的线宽值，将红色图层的线宽设为0.50mm，蓝色设为0.30mm，确保黑白打印时仍能清晰区分，若使用命名打印样式（STB），则可直接在对象特性中关联线宽,实现更灵活的打印控制。

相关问答FAQs
Q1：为什么CAD中设置了线宽但显示仍然很细？
A：可能原因有两个：一是状态栏的“显示线宽”按钮未开启，点击该按钮即可预览线宽效果；二是线宽比例因子设置过小，可通过“格式-线宽”命令调整比例因子至合适值（如1.0或2.0），若在布局空间中，需检查视口的比例是否锁定的,避免比例失调导致显示异常。

Q2：如何快速将图纸中所有细线统一加粗？
A：可通过图层过滤器批量操作：输入LAYER命令后，点击“新建特性过滤器”，设置“线宽”条件为“小于0.30mm”，筛选出所有细线图层；然后全选这些图层，统一修改线宽为0.50mm，若需针对单个对象，使用“快速选择”命令（QSELECT），设置“对象类型”为“所有图元”，“特性”为“线宽”，条件选“<”，值设为0.30mm,全选后通过特性面板统一修改线宽。
