CAD如何快速选择指定图层对象？

在CAD软件中，图层管理是高效绘图的核心技能，而“选择图层”命令则是图层管理中的高频操作，通过该命令，用户可以快速筛选、定位或批量操作特定图层，避免在复杂图纸中因图层过多导致的混乱，本文将详细解析CAD中选择图层命令的使用方法、功能特点及实用技巧。

选择图层命令的入口与基础操作

在CAD中，选择图层命令主要通过以下方式启动：

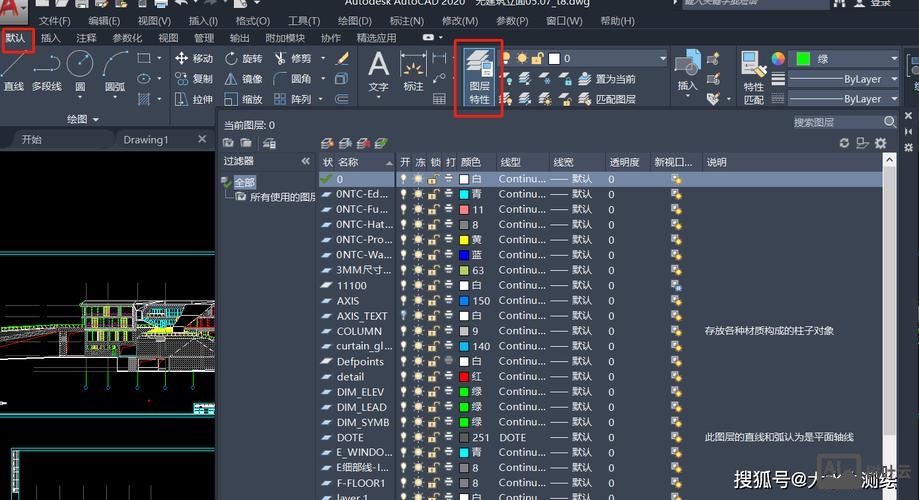

1. 图层特性管理器：按下LAYER（或LA）命令打开图层特性管理器，点击“新建图层”后，可通过“过滤器”或“状态”列快速定位目标图层。
2. 快速选择（QSELECT）：输入QSELECT命令，在弹出的对话框中设置“对象类型”为“图层”，通过图层名称、颜色、线型等属性筛选，实现批量选择。
3. 图层工具栏：在图层工具栏的下拉菜单中，直接点击图层名称即可选中该图层，或配合Ctrl键多选。

以QSELECT为例，其操作流程为：

• 执行QSELECT命令，选择“应用到”为“整个图形”；
• 在“对象类型”下拉菜单中选择“图层”；
• 在“特性”列选择筛选条件（如“名称”），在“运算符”中选择“等于”，在“值”中输入目标图层名称；
• 点击“确定”即可完成选择。

高级筛选与批量操作

当图层数量庞大时，可通过以下方法优化选择效率：

1. 图层过滤器：在图层特性管理器中，新建“特性过滤器”或“组过滤器”，设置过滤规则（如颜色=红色、线型=Continuous），仅显示符合条件的图层。
2. 图层状态管理器：通过LAYERSTATE命令保存图层状态（如冻结、锁定状态），需要时可快速恢复，避免重复设置。
3. 脚本或LISP程序：对于重复性操作，可通过编写简单脚本或LISP程序实现批量选择，使用(ssget "_X" '((8 . "图层名")))代码选择指定图层上的所有对象。

以下为常用图层筛选条件的对比表：

实用技巧与注意事项

1. 快捷键组合：在命令行输入-LAYER可调用命令行版本的图层管理，配合选项可查看所有图层信息。
2. 图层隔离（LAYISO）：输入LAYISO命令，选择对象后仅显示该对象所在图层，其余图层自动关闭，适用于复杂局部编辑。
3. 避免误操作：选择图层后，务必确认当前图层状态（如是否被冻结），以免导致对象无法显示或编辑。

相关问答FAQs

Q1：如何快速选择所有非当前图层上的对象？
A：可通过“快速选择”实现：执行QSELECT命令，设置“对象类型”为“图层”，在“运算符”中选择“不等于”，在“值”中选择当前图层名称，勾选“包括块”后点击“确定”，即可选中非当前图层上的所有对象。

Q2：为什么图层特性管理器中的“选择”按钮无法使用？
A：该按钮需配合“图层状态管理器”使用，若需选择特定图层，应优先使用“过滤器”或“快速选择”功能，若按钮呈灰色，可能是当前图形未加载任何图层状态，需先保存图层状态后再尝试。

掌握CAD选择图层命令不仅能提升绘图效率，还能有效降低因图层混乱引发的错误，结合过滤工具和快捷命令,用户可轻松应对复杂图纸的图层管理需求。
