CAD如何快速画切线？

在CAD软件中绘制切线是几何作图中的常见需求,切线是与曲线（如圆、圆弧、椭圆等）在某一点相切的直线，该点称为切点，切线与曲线在该点处的切线斜率相同，且两者仅有一个公共点，CAD提供了多种绘制切线的方法，通过不同的命令组合可以实现高效准确的切线绘制，以下是详细的操作指南和技巧说明。

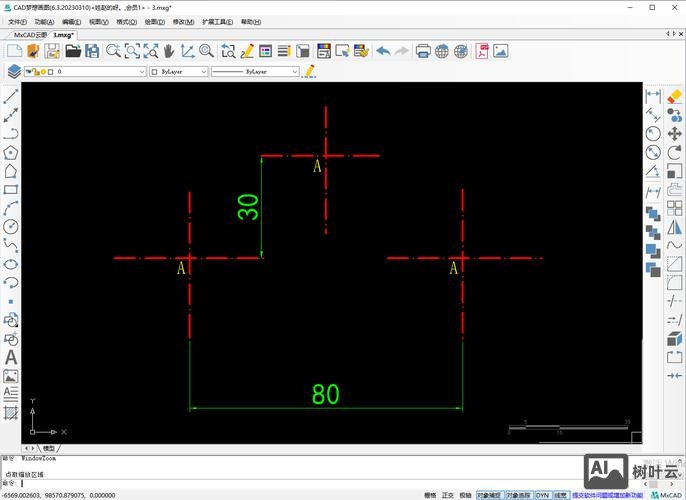

绘制圆或圆弧的切线

使用“直线”命令+对象捕捉（TAN）

这是最基础也是最常用的绘制切线方法,适用于从一点向圆/圆弧作切线，或绘制两圆/圆弧的外公切线/内公切线。

• 操作步骤：
  • 执行“直线”命令（快捷键L）。
  • 命令行提示“指定第一点”时，若已知切点位置，可直接捕捉圆上的象限点或最近点；若未知，则输入已知点的坐标（如端点、交点等）。
  • 移动鼠标至圆或圆弧边缘,当命令行出现“切点”提示时，单击鼠标左键，系统会自动捕捉到切点并完成直线绘制。
• 注意事项：
  • 需确保“对象捕捉”设置中已勾选“切点”（在草图设置中可通过快捷键OS调出）。
  • 对于两圆的外公切线,需分别捕捉两圆的切点；内公切线则需在捕捉第二点时按住Shift键右键选择“切点”，或调整捕捉方向。

使用“相切、相切、半径”（TTR）命令绘制公切圆

若需绘制与两个已知对象均相切的圆,可通过“相切、相切、半径”命令实现，该命令间接用于辅助切线绘制。

• 操作步骤：
  • 执行“绘图”→“圆”→“相切、相切、半径”。
  • 依次选择两个相切对象（如直线、圆等），输入半径值，即可生成与两对象相切的圆。
  • 通过绘制该公切圆的半径线,可延伸得到两对象的公切线。

绘制其他曲线的切线

多段线（PLINE）或样条曲线（SPLINE）的切线

对于非圆曲线,需先确定切点位置，再利用“直线”命令结合“切点”捕捉绘制。

• 操作步骤：
  • 先通过“节点”捕捉或“最近点”捕捉找到曲线上的近似切点位置。
  • 执行“直线”命令，从切点或外部已知点出发，移动鼠标至曲线边缘，当出现“切点”提示时单击确认。
• 技巧：若需精确控制切线方向，可先绘制曲线的切线斜率线（通过导数计算或参考辅助线），再利用“旋转”或“对齐”命令调整。

椭圆或椭圆弧的切线

椭圆的切线绘制与圆类似,但需注意椭圆的切点捕捉需在椭圆边缘进行，且切线方向与椭圆在该点的曲率方向垂直。

• 操作步骤：
  • 开启“切点”捕捉，执行“直线”命令。
  • 捕捉椭圆上的切点（需手动移动鼠标至目标位置，待“切点”提示出现时单击）。
  • 若从外部点作切线,可先绘制该点与椭圆中心的连线，利用几何关系确定切点大致位置，再通过“切点”捕捉精确绘制。

高级切线绘制技巧

使用“构造线”（XLINE）绘制辅助切线

构造线具有无限延伸的特性,适合用作切线辅助线。

• 操作步骤：
  • 执行“构造线”命令（快捷键XL）。
  • 选择“两点”选项，依次捕捉两个切点（或一点+切点），生成构造线后，再通过“修剪”命令截取所需部分。

利用“偏移”（OFFSET）命令绘制平行切线

若需绘制与已知切线平行的切线（如两圆的内公切线），可通过偏移实现。

• 操作步骤：
  • 先绘制一条外公切线作为参考。
  • 执行“偏移”命令，输入两圆半径差（内公切线）或和（外公切线），选择参考切线进行偏移，再通过“延伸”或“修剪”调整。

三维对象中的切线绘制

在三维空间中,绘制切线需结合“三维对象捕捉”和“UCS”坐标变换。

• 操作步骤：
  • 调整UCS至与切线所在平面平行。
  • 开启“三维切点”捕捉，执行“直线”命令，捕捉三维对象上的切点。
  • 若需投影切线,可使用“投影”选项将二维切线投影至三维曲面。

常见问题与解决方案

相关问答FAQs

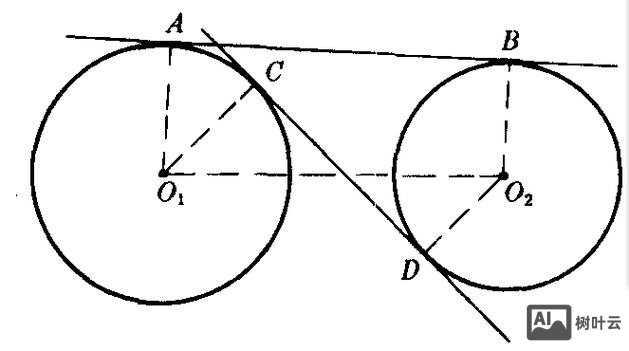

问题1：如何快速绘制两圆的外公切线和内公切线？
解答：绘制外公切线时，执行“直线”命令，依次在两圆边缘捕捉“切点”（无需按住Shift键）；绘制内公切线时，需在捕捉第二点时按住Shift键右键，选择“切点”，或使用“相切、相切、半径”命令绘制半径为0的公切圆，再通过“延伸”得到切线，利用“几何约束”中的“相切”选项，可快速锁定两圆的切线关系。

问题2：绘制椭圆切线时，如何确保切线方向准确？
解答：椭圆的切线方向与椭圆在该点的法线方向垂直，可通过以下方法提高精度：① 先绘制椭圆中心与切点的连线，再绘制该连线的垂线作为切线；② 使用“特性”面板（快捷键Ctrl+1）查看椭圆上指定点的参数（如角度），通过计算斜率确定切线方向；③ 若使用AutoCAD，可启用“动态输入”，输入切线的角度值直接绘制。
