CAD分图命令如何快速批量拆分？

在CAD软件中,分图命令是提高绘图效率、优化图纸管理的重要工具，尤其在处理复杂项目或大型图纸时，通过分图可将整体拆分为独立模块，便于团队协作与修改，以下从分图命令的核心功能、常用操作方法、高级应用技巧及注意事项等方面展开详细说明。

分图命令的核心功能与适用场景

分图命令的核心功能是将一个完整的CAD图形文件按照特定规则（如区域、图层、属性等）拆分为多个独立的子图，同时保留原图的关联性或生成新的独立文件，其主要适用场景包括：

1. 大型项目分工：建筑总平面图拆分为单体建筑图，机械装配图拆分为零件图；
2. 标准化出图：将一张复杂图纸按不同比例或视图要求生成多张出图文件；
3. 数据管理：按区域或属性分类提取图形数据，例如市政工程中按道路、管线分别出图。

常用分图命令及操作方法

CAD软件（如AutoCAD）中分图主要通过“布局”功能、“BLOCK”命令及第三方插件实现，以下是具体操作步骤：

利用布局（Layout）进行分图

布局是CAD中实现“一张图多出图”的核心工具，通过创建多个布局页面，分别设置不同的视口（Viewport）显示图形的不同区域。

• 操作步骤：


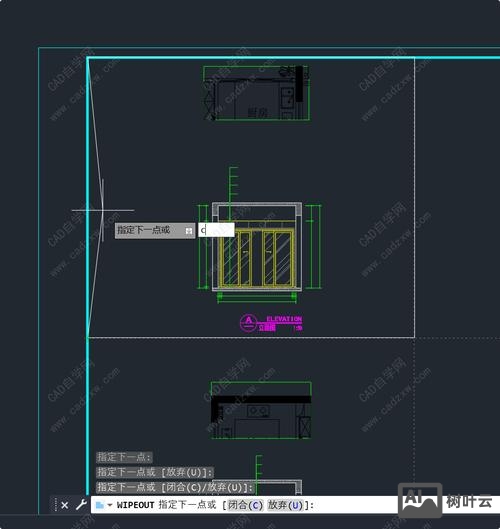

  （图片来源网络，侵删）
  • （1）切换至“布局”选项卡，右键选择“新建布局”并命名（如“区域A”“区域B”）；
  • （2）在布局中创建矩形视口（命令：-VPORTS），双击视口进入模型空间，使用“缩放”（ZOOM）和“平移”（PAN）调整显示范围；
  • （3）通过“页面设置管理器”为每个布局配置打印比例、纸张大小等参数；
  • （4）右键布局选择“将布局输出为DWG”，即可生成独立文件。

• 优势：无需修改原图形，通过视口控制显示内容，适合多比例出图。

使用BLOCK命令拆分图形

若需将图形物理拆分为独立文件,可通过“BLOCK”定义块，再通过“写块”（WBLOCK）导出。

• 操作步骤：

  • （1）绘制或选中需拆分的图形区域，输入BLOCK命令，定义块名称（如“零件1”）；
  • （2）输入WBLOCK命令，选择“块”选项，指定块名称、保存路径及插入基点；
  • （3）重复操作，将其他区域分别定义为块并导出。

• 注意事项：拆分后原图形中的块将保留关联性，若需完全独立，需在导出前分解块（Xplode命令）。


  （图片来源网络，侵删）

使用“几何图形分区”（GEOMAT）插件

对于复杂图形,可借助第三方插件（如“AutoCAD Architecture”的“分区”功能）实现自动化分图。

• 操作步骤：

  • （1）安装插件后，输入GEOMAT命令，选择“创建分区”；
  • （2）用多段线（PLINE）框选分图区域，设置分区名称及属性；
  • （3）通过“生成图纸集”功能，自动将各分区导出为DWG文件。

• 优势：支持批量处理，可关联属性数据（如面积、编号），适合工程管理。

分图的高级应用技巧

1. 图层过滤与分图：
   若需按图层分图，可先使用“图层状态管理器”（LAYERSTATE）保存图层可见性状态，再通过“图层特性管理器”隐藏无关图层，结合布局视口或WBLOCK导出目标图层内容。

2. 属性数据提取：
   分图后若需统计信息（如材料清单），可通过“数据提取”（DATAEXTRACTION）命令，从分图中提取块属性、图层信息，生成Excel表格。

3. 批量分图脚本：
   对于重复性分图工作，可编写AutoLISP脚本或使用“动作录制器”（ACTIONRECORDER）自动化流程，以下脚本可将指定区域内的图形按坐标拆分：

   (defun c:SplitByArea (/ pt1 pt2)
     (setq pt1 (getpoint "\n选择第一角点："))
     (setq pt2 (getpoint "\n选择对角点："))
     (command "_.WBLOCK" "temp" pt1 pt2 "")
     (princ)
   )

分图操作的注意事项

1. 坐标统一性：分图前确认各子图坐标系一致，避免因原点偏导导致图形错位；
2. 依赖关系处理：若图形包含外部参照（XREF），分图后需重新绑定参照路径；
3. 文件备份：分图前备份原图形，避免操作失误导致数据丢失；
4. 命名规范：分图文件名需清晰可辨（如“项目名-区域号-图号”），便于后期管理。

相关问答FAQs

Q1：分图后如何确保子图之间的尺寸标注关联性？
A：若需保持尺寸标注的关联性，可在分图前使用“块”定义标注对象，并在分图时保留块定义，对于动态标注（如对齐标注），可在布局中通过“视口链接”实现跨视口关联，或使用“属性提取”功能统一管理标注数据。

Q2：如何快速将一张复杂建筑平面图按房间拆分为独立文件？
A：可按以下步骤操作：
（1）使用“多段线”（PLINE）命令沿每个房间轮廓绘制闭合区域；
（2）输入BOUNDARY命令，选择“孤岛检测”，自动生成房间边界多段线；
（3）使用“面域”（REGION）命令将多段线转换为面域；
（4）通过“拉伸”（EXTRUDE）命令将面域拉伸为三维实体（便于后续操作）；
（5）使用WBLOCK命令，选择“对象”模式，分别拾取各房间面域并指定保存路径，即可生成独立房间图纸。
