AutoCAD角度命令怎么用？

在AutoCAD中，角度命令是进行精确绘图和设计的关键工具之一，它允许用户快速绘制、测量和修改角度，确保图形的准确性和规范性，无论是建筑、机械还是电气工程领域，角度命令都发挥着不可替代的作用，本文将详细介绍AutoCAD中角度命令的使用方法、相关设置及实用技巧,帮助用户更好地掌握这一功能。

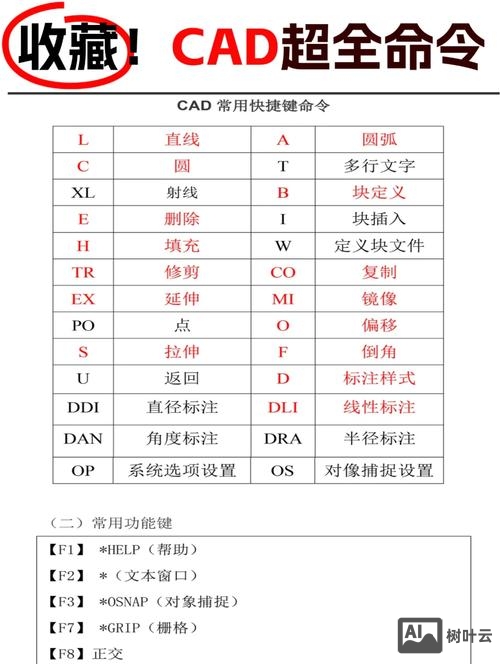

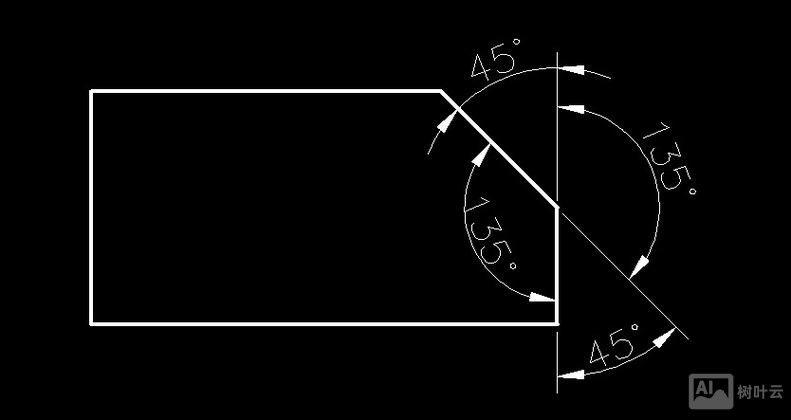

AutoCAD中的角度命令主要通过“角度”标注工具和“旋转”命令来实现，前者用于测量和标注角度，后者用于旋转对象以调整其角度，在标注工具中，“角度”命令（DIMANGULAR）位于“注释”选项卡的“标注”面板中，或通过输入命令“DIMANGULAR”并按回车键执行，执行该命令后，用户需要选择要标注的两条直线或三个点（顶点、起点和终点），系统会自动计算并显示角度值，在绘制机械零件时，若需要标注两个斜线之间的夹角，只需依次选择两条斜线，AutoCAD即可生成角度标注，用户还可以通过“标注样式管理器”调整标注的文本样式、箭头大小和精度等参数。

除了标注角度，旋转对象是角度命令的另一重要应用，旋转命令（ROTATE）位于“修改”面板中，或通过输入“ROTATE”命令执行，使用时，用户需先选择要旋转的对象，然后指定旋转基点（即旋转的中心点），最后输入旋转角度或通过拖动鼠标确定角度，正值表示逆时针旋转，负值表示顺时针旋转，在调整家具布局时，若需将一张桌子旋转45度，只需选中桌子，指定其中心为基点，输入45即可完成操作，AutoCAD还提供了“参照”（ROTATE with Reference）选项，允许用户通过指定两个参照点来精确旋转对象，适用于需要将对象对齐到特定角度的场景,例如将倾斜的图形旋转至水平位置。

在实际操作中，角度单位的设置直接影响标注和旋转的精度，AutoCAD默认的角度单位为十进制度数，但用户可根据需要将其更改为弧度、梯度或度/分/秒格式，这一设置可通过“单位”对话框（UNITS命令）进行调整，用户可以在“角度类型”下拉菜单中选择所需单位，并设置精度，在绘制地图时，可能需要使用度/分/秒格式标注角度，此时只需在“单位”对话框中进行相应设置即可，极坐标追踪和角度替代也是常用的角度输入技巧，通过启用“极轴追踪”（F10键），用户可设置角度增量（如15度），在绘制直线时，系统会自动显示预设角度的虚线，帮助用户精确绘制特定角度的线段，而角度替代则允许用户在命令提示下直接输入“<角度值”（如<45）,强制对象沿指定角度方向绘制。

对于复杂的角度操作，AutoCAD还提供了“对齐”命令（ALIGN）和“三维旋转”命令（3DROTATE），对齐命令可通过指定源对象和目标对象的三个点，同时进行移动、旋转和缩放操作，适用于将图形对齐到特定角度和位置，在装配图中，若需将一个零件旋转并移动到另一个零件的特定角度位置，对齐命令可高效完成这一任务，三维旋转命令则用于三维对象的角度调整，用户需通过“三维旋转” Gizmo（即旋转控件）选择旋转轴和角度,实现对三维模型的精确旋转。

在标注角度时，用户还需注意一些常见问题，当角度标注显示为弧度而非度数时，可能是标注样式设置错误，需检查“标注样式管理器”中的“主单位”选项卡，确保角度格式正确，若标注文本位置不理想，可通过“特性”选项板（Ctrl+1）调整标注文本的偏移量或手动拖动文本位置，对于小角度标注，建议使用折弯标注（DIMJOGGED）以避免标注线重叠,提高图形的可读性。

为了更直观地展示角度命令的使用流程，以下通过表格对比“角度标注”和“旋转命令”的操作步骤：

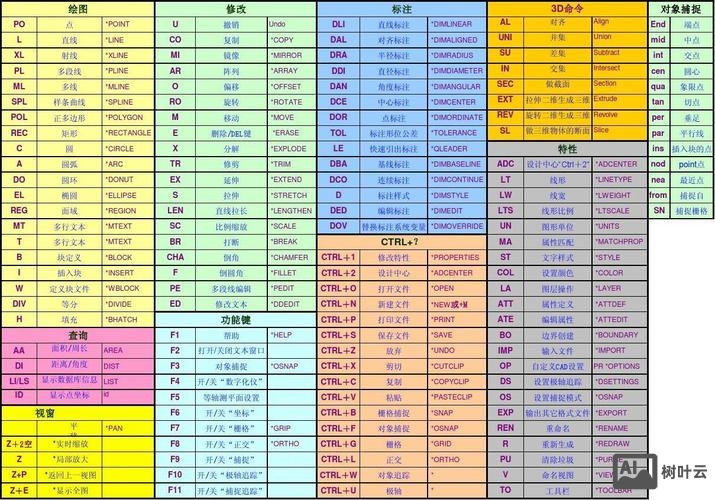

在实际工程应用中，角度命令的灵活使用能显著提高绘图效率，在建筑设计中，通过旋转命令快速调整墙体角度；在机械设计中，利用角度标注确保零件加工精度，结合AutoCAD的块属性和动态块功能，用户还可以创建可调整角度的参数化块,进一步简化重复性操作。

相关问答FAQs

Q1：如何将AutoCAD中的角度标注单位从度数更改为度/分/秒格式？
A1：可通过以下步骤更改：1. 输入“DIMSTYLE”命令打开“标注样式管理器”；2. 选择当前标注样式，点击“修改”；3. 切换到“主单位”选项卡；4. 在“角度标注”区域的“单位格式”下拉菜单中选择“度/分/秒”；5. 调整精度并点击“确定”保存设置，此后，新创建的角度标注将以度/分/秒格式显示。

Q2：使用旋转命令时，如何通过参照对象精确旋转角度？
A2：使用“旋转”命令的“参照”选项可实现精确旋转，步骤如下：1. 输入“ROTATE”命令并选择对象；2. 指定旋转基点；3. 输入“R”并回车，选择“参照”选项；4. 指定参照的第一个点（如对象上的一个端点）和第二个点（如另一个端点），此时对象将暂时对齐到这两点的连线方向；5. 指定旋转后的新角度或新位置点,对象将根据参照角度进行精确旋转。
