在AutoCAD中,实体拉伸命令（EXTRUDE）是将二维图形转换为三维实体的核心工具之一，通过沿指定路径或高度延伸二维对象，快速创建复杂的三维模型，该命令适用于规则形状（如矩形、圆、多边形）以及通过面域、边界或闭合多段线定义的复杂轮廓，广泛应用于机械设计、建筑建模和工业制图等领域，以下是关于EXTRUDE命令的详细操作指南及注意事项。

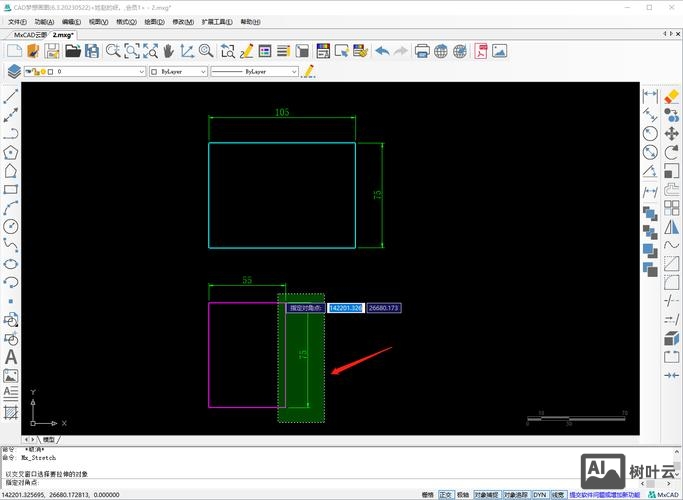

EXTRUDE命令的基本操作

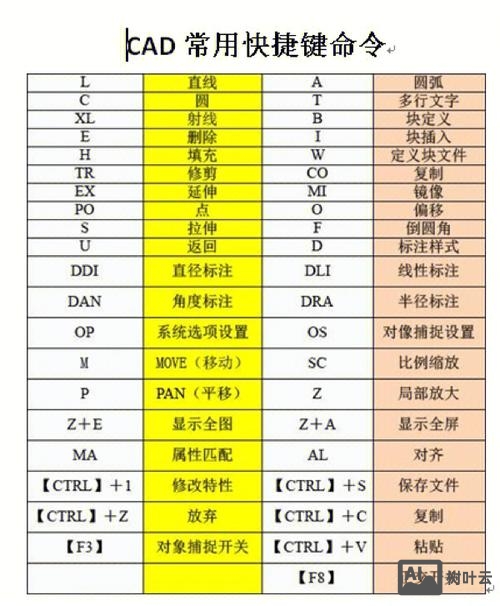

执行EXTRUDE命令的方式包括：通过功能区“三维基础”选项卡“建模”面板中的“拉伸”按钮、命令行输入“EXTRUDE”或快捷键“EXT”，操作前需确保二维对象是闭合的，且不自相交，将一个半径为50的圆拉伸为高度为100的圆柱体，步骤如下：
- 绘制闭合圆（CIRCLE命令）；
- 输入“EXTRUDE”，选择圆对象；
- 指定拉伸高度为100（可直接输入数值或通过鼠标拾取两点确定）；
- 按Enter键确认,默认生成垂直于XY平面的实体。
若需沿路径拉伸,需提前绘制拉伸路径（如直线、圆弧或样条曲线），选择对象后输入“P”选项，再选择路径曲线，路径需与二维对象位于同一平面，且不能与实体自身相交，将六边形沿倾斜直线拉伸，可生成不规则的三维棱柱。
EXTRUDE命令的关键参数设置
拉伸效果可通过参数调整,常见参数及作用如下表所示：
| 参数选项 | 功能说明 | 示例应用场景 |
|---|---|---|
| 拉伸高度 | 直接输入数值，沿Z轴方向延伸，可正可负（负值反向拉伸） | 创建标准高度的机械零件 |
| 倾斜角度 | 指定拉伸时侧面的倾斜角度（-90°到90°），默认为0°（垂直拉伸） | 生成带锥度的模具或管道 |
| 路径（Path） | 沿指定曲线拉伸，路径端点需与对象对齐 | 沿复杂轨迹创建管路或型材 |
| 方向（Direction） | 通过两点指定拉伸矢量，灵活控制拉伸方向 | 非垂直于平面的实体延伸 |
注意事项：
- 拉伸高度过大时,需检查模型是否超出坐标系范围；
- 倾斜角度设置不当可能导致拉伸后截面消失（如角度≥90°）；
- 路径拉伸时,路径不能包含圆弧段过大，否则可能导致实体扭曲。
EXTRUDE命令的高级技巧
- 结合布尔运算：拉伸后的实体可通过并集（UNI）、差集（SU）、交集（IN）等命令与其他实体组合，例如通过差集拉伸创建带孔洞的零件。
- 动态观察调整：拉伸完成后，使用“3DORBIT”命令旋转视图，检查实体细节是否符合设计要求。
- 与视觉样式配合：切换到“真实视觉样式”或“概念视觉样式”，可更直观地观察拉伸效果的光影和材质。
常见问题及解决方法
拉伸失败提示“对象无法拉伸”：
- 原因：二维对象未闭合（如多段线存在断点）或非单一对象（如多个独立线条）；
- 解决：使用“BOUNDARY”命令生成面域，或通过“PEDIT”的“合并”选项将多段线闭合。
拉伸后实体尺寸异常：
- 原因：坐标系未重置，导致拉伸方向与预期不符；
- 解决：输入“UCS”命令，选择“世界”选项恢复默认坐标系，或通过“三点”自定义坐标系。
相关问答FAQs
Q1：EXTRUDE命令是否支持开放曲线的拉伸？
A1：不支持，EXTRUDE命令仅能拉伸闭合对象（如面域、闭合多段线、圆等），开放曲线（如直线、未闭合样条线）需先通过“PEDIT”的“闭合”选项转换为闭合对象，或使用“SWEEP”命令沿路径扫掠。
Q2：如何拉伸带有厚度的二维图形？
A2：若二维图形已设置厚度（如通过“PROPERTIES”面板修改），执行EXTRUDE命令时，系统会忽略原有厚度并按新参数拉伸，建议先通过“THICKEN”命令将二维对象转换为三维曲面，或直接拉伸闭合轮廓以避免冲突。
