CAD直线闭合命令怎么用？

在CAD软件中，直线闭合命令是绘制完整几何图形的基础功能，主要用于将多条首尾相连的直线或线段自动连接形成闭合区域，便于后续的填充、标注或三维建模操作，无论是建筑工程设计、机械零件绘制还是城市规划图纸，闭合图形的准确性都直接影响设计成果的专业性和规范性，本文将详细解析CAD直线闭合命令的操作方法、应用场景及实用技巧,帮助用户高效完成绘图任务。

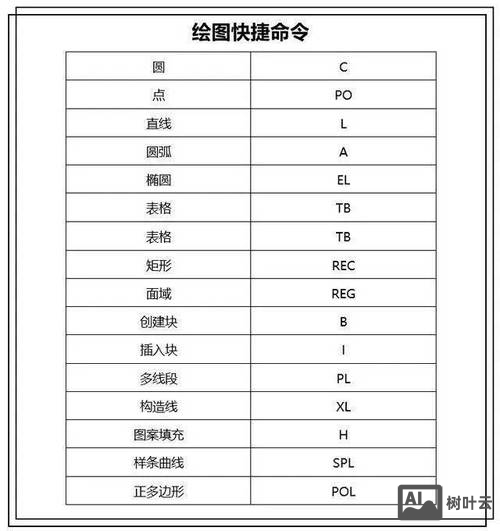

直线闭合命令的基本操作方法

在CAD中，闭合命令通常通过以下两种方式实现：一是使用“闭合”（Close）选项，二是通过“多段线”（Polyline）命令绘制连续线段后直接闭合,具体操作步骤如下：

使用直线命令配合“闭合”选项

• 步骤1：输入“L”（Line）命令，绘制多条首尾相连的直线段,确保第一条线段的起点与最后一条线段的终点未直接连接。
• 步骤2：完成最后一条线段绘制后，在命令行提示“指定下一点或[闭合(C)/放弃(U)]”时，输入“C”并按回车键。
• 步骤3：系统自动将第一条线段的起点与当前线段的终点连接，形成闭合图形,同时结束直线命令。

通过多段线命令实现闭合

• 步骤1：输入“PL”（Polyline）命令，依次绘制连续的线段,所有线段将作为一个整体对象。
• 步骤2：绘制完成后，在命令行提示“指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”时，输入“C”并回车。
• 步骤3：多段线自动闭合，且可通过“PEDIT”命令进一步编辑宽度、顶点等属性。

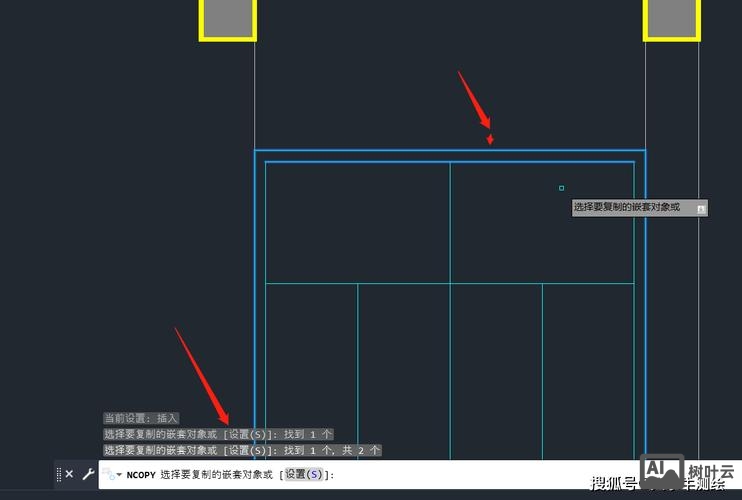

不同CAD版本的命令差异

• AutoCAD：上述两种方法均适用，且支持“闭合”选项的快捷键“C”。
• 浩辰CAD、中望CAD：操作逻辑与AutoCAD一致，但部分旧版可能不支持多段线的直接闭合，需通过“PEDIT”命令中的“合并”功能实现。
• CAD手机版：需通过触摸菜单选择“闭合”图标,操作流程简化但功能一致。

直线闭合命令的高级应用技巧

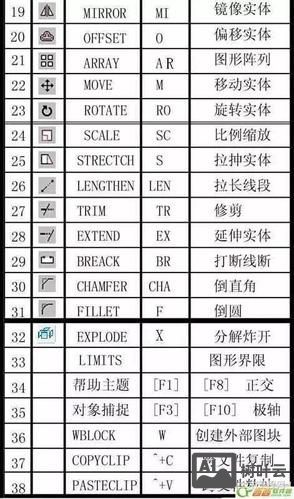

闭合图形的编辑与优化

• 顶点调整：使用“PEDIT”命令选择闭合多段线，可通过“编辑顶点”选项调整拐角位置或添加/删除顶点。
• 圆角/倒角处理：输入“F”（Fillet）或“CHA”（Chamfer）命令，选择闭合图形的相邻边,可快速实现圆角过渡或倒角处理。
• 转换为面域：闭合图形可通过“REG”（Region）命令生成面域，便于进行布尔运算（如并集、差集）或计算面积。

复杂闭合图形的绘制技巧

• 极坐标与相对坐标结合：绘制不规则闭合图形时，可结合极坐标（如@100<30）和相对坐标（如@50,50）精确定位点。
• 对象捕捉辅助：启用“端点”“交点”等对象捕捉模式，确保线段连接的精确性,避免缝隙或重叠。
• 动态输入（DYN）：开启动态输入功能，可在绘图过程中实时显示坐标和长度,提高绘制效率。

常见问题及解决方案

直线闭合命令的实际应用案例

建筑平面图绘制

在绘制房间轮廓时，可通过直线命令依次定义墙体轴线，最后使用“闭合”选项形成封闭区域，再通过“HATCH”命令填充材质图案，绘制一个矩形房间时，输入“L”命令依次画四条边，最后输入“C”闭合,即可快速完成墙体轮廓。

机械零件设计

对于需要加工的零件截面（如螺栓六边形），可通过多段线命令绘制六条边，闭合后生成面域，再通过“拉伸”命令创建三维模型，闭合命令确保了截面的完整性,避免了后续建模中的错误。

地理轮廓绘制

在绘制地图区域边界时，可利用直线命令连接多个控制点，形成闭合多边形，便于计算面积或进行地理信息标注,闭合后的图形还可导入GIS软件进行进一步分析。

相关问答FAQs

Q1: 为什么使用直线命令绘制闭合图形时，输入“C”后无法闭合？
A1: 可能原因有两个：一是当前绘制的线段存在未连接的端点（如第一条线段的起点与最后一条线段的终点未对齐），导致系统无法识别闭合路径；二是图形中存在多余的线段或对象捕捉干扰，解决方法：首先检查所有线段端点是否精确连接，可通过“放大”命令局部查看；使用“PEDIT”命令的“合并”选项将所有线段转换为单一多段线,再尝试闭合。

Q2: 闭合后的多段线如何修改其线宽或样式？
A2: 闭合多段线的线宽和样式可通过以下步骤调整：

1. 输入“PEDIT”命令，选择闭合的多段线对象。
2. 在命令行提示下输入“W”（宽度），输入新的线宽值（如10）并回车，即可统一修改线宽。
3. 若需调整局部线宽，需使用“编辑顶点”选项，逐段设置不同线宽。
4. 若需更改线型（如虚线、点划线），可通过“特性”（PROPERTIES）面板，在“线型”下拉菜单中选择预设样式或加载自定义线型。
