如何快速关闭CAD填充命令？

在CAD软件中，填充功能是绘图过程中常用的工具，用于区分不同区域或表达材料特性，在实际操作中，用户可能需要暂时或永久关闭填充显示，以提高绘图效率、减少图形复杂度或加快软件运行速度，关闭填充命令并非删除填充对象，而是控制其显示状态，本文将详细介绍CAD中关闭填充的多种方法、适用场景及注意事项。

关闭填充的方法因CAD版本不同而略有差异，但核心逻辑一致，以AutoCAD为例，最常用的命令是“FILLMODE”，通过命令行输入“FILLMODE”并按回车键，系统会提示输入新的值（0或1），当设置为“1”时，填充显示正常；设置为“0”时，填充将被隐藏，仅显示填充边界，此方法适用于所有二维填充（HATCH）和渐变填充，修改后需执行“重生成”（REGEN）命令使设置生效，对于复杂图形，重生成可能需要几秒钟时间,建议在非紧急操作中使用。

另一种高效方法是利用“图层特性管理器”，如果填充对象位于独立图层，用户可直接关闭该图层的“开/关”状态，或冻结该图层，关闭图层后，图层内的所有对象（包括填充）将不可见，但不会影响其他图层的编辑；冻结图层则更彻底，不仅隐藏对象，还会减少系统计算量，适合大型图纸，需注意，冻结图层后若需编辑该层对象，需先解冻，而关闭图层则可随时编辑，此方法的优点是操作直观，且可选择性保留部分填充显示,便于对比不同区域的填充效果。

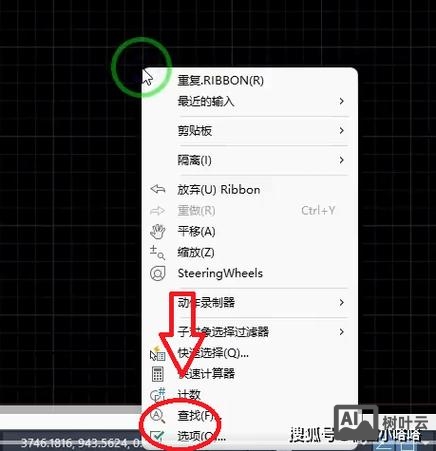

对于AutoCAD 2015及以上版本，用户还可通过“选项”对话框（输入“OPTIONS”命令）关闭填充，在“显示”选项卡中，找到“显示性能”区域，勾选“应用填充”选项前的复选框即可控制填充显示，此方法适合习惯通过界面操作的用户，且设置后无需每次输入命令，但需注意全局生效,无法针对单一填充对象控制。

在三维建模环境中，关闭填充的需求较少，但若需隐藏实体或曲面的填充样式，可通过“视觉样式”管理器实现，切换为“线框”或“隐藏”视觉样式时，填充效果会自动隐藏，而“真实视觉样式”或“概念视觉样式”则会保留填充显示，通过“VSCURRENT”命令可快速切换视觉样式,适用于需要频繁切换显示状态的场景。

关闭填充的适用场景包括：处理大型装配图时，隐藏填充可提高选择和编辑效率；打印预览时，关闭填充可减少打印时间；进行尺寸标注或文字注释时，隐藏填充可避免视觉干扰，但需注意，关闭填充后，若需查看填充边界是否闭合或检查填充范围，建议临时开启填充或使用“孤岛检测”功能验证。

以下是关闭填充操作的注意事项总结：

1. FILLMODE命令：仅控制显示，不删除填充对象，重生成后生效。
2. 图层控制：关闭或冻结图层是最灵活的方法，但需确保填充对象集中管理。
3. 视觉样式：三维环境中需通过视觉样式切换控制填充显示。
4. 性能优化：对于复杂图纸，建议冻结非必要填充图层而非全局关闭填充。

相关问答FAQs

Q1: 为什么使用FILLMODE命令关闭填充后，图形没有变化？
A: FILLMODE命令修改后需执行“REGEN”（重生成）命令才能生效，若未重生成，填充仍会显示，检查是否误操作将FILLMODE值设为“1”，或确认填充对象是否位于被冻结的图层中。

Q2: 如何只隐藏部分填充对象，而保留其他填充显示？
A: 可通过以下方法实现：

1. 将需隐藏的填充对象移动至独立图层，然后关闭该图层；
2. 使用“快速选择”（QSELECT）命令选中特定填充对象，将其置于单独图层；
3. 对于局部填充，可利用“边界”命令（BOUNDARY）重新创建边界,再通过图层控制显示。
