CAD文字对正命令怎么用？

在CAD软件中,文字对正命令是用于精确控制文字插入点与文字内容相对位置的重要工具，通过合理的对正方式，可以确保文字在图纸中的布局规范、美观，符合工程制图的标准要求，文字对正命令主要通过“TEXT”或“MTEXT”命令中的“对正”选项实现，也可以通过“编辑文字”命令进行修改，其核心功能是调整文字的基点与文字内容的位置关系，避免因插入点选择不当导致文字偏移或重叠。

文字对正命令的调用方式

在CAD中,调用文字对正命令主要有以下几种途径：

1. 通过功能区面板：在“注释”选项卡的“文字”面板中，点击“对正”下拉按钮，选择相应的对正方式。
2. 通过命令行：输入“JUSTIFY”或简写“J”，按回车键后根据提示选择对正选项；或在输入“TEXT”或“MTEXT”命令后，系统会自动提示“指定对正点[布满(F)/对齐(A)/居中(C)/中间(M)/右对齐(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]”，直接输入选项代号即可。
3. 通过快捷菜单：在绘图区域选中文字对象，右键单击选择“编辑多行文字”或“编辑文字”，在文字编辑器中点击“对正”按钮选择对齐方式。

文字对正的主要类型及适用场景

CAD中的文字对正方式共13种,每种对正方式对应不同的文字基点位置，具体功能及适用场景如下：

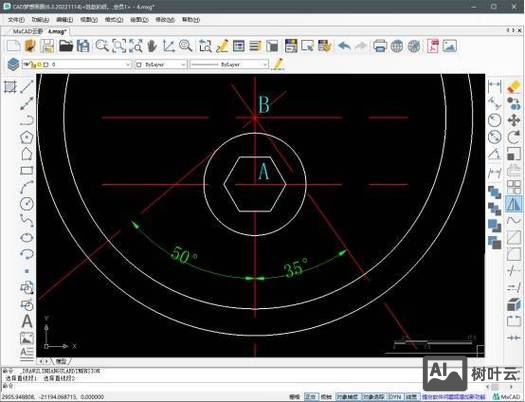

文字对正命令的操作示例

以绘制一段需要对齐的多行文字为例,具体操作步骤如下：

1. 调用命令：在命令行输入“MTEXT”，按回车键，或在“文字”面板中点击“多行文字”按钮。
2. 指定文字区域：在绘图区域拖动鼠标绘制一个矩形文字框，释放鼠标后弹出文字编辑器。
3. 设置对正方式：在文字编辑器的“段落”面板中，点击“对正”下拉按钮，选择“正中(MC)”，此时文字将以矩形框的中心为基点对齐。
4. 输入文字内容：在编辑器中输入“技术要求：1.构件表面应平整；2.涂装厚度需符合设计规范”，设置字体、高度等格式后，点击“确定”完成文字输入。
5. 调整对正点：若需修改对正方式，选中已输入的文字，右键单击选择“编辑多行文字”，重新在“对正”选项中选择“中间(M)”，文字将以矩形框的几何中心重新对齐。

文字对正的注意事项

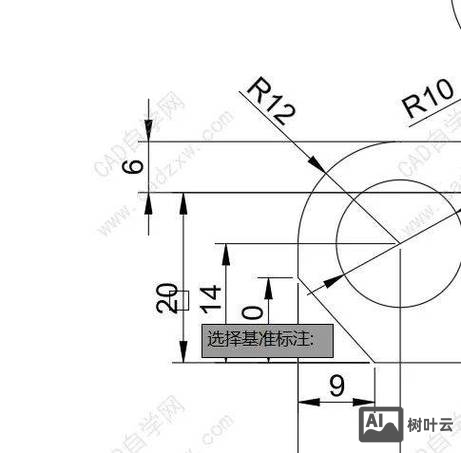

1. 基点选择的重要性：不同的对正方式直接影响文字的位置，例如在标注尺寸时，若选择“右对齐”但实际需要左对齐，会导致文字与尺寸线错位，影响图纸可读性。
2. 多行文字与单行文字的区别：单行文字（TEXT）的对正方式仅影响当前行，而多行文字（MTEXT）的对正方式控制整体段落的位置，如“中间(M)”是以整个文字框的中心为基点。
3. 动态对正功能：在CAD 2020及以上版本中，输入文字时可通过“动态输入”实时预览对正效果，拖动鼠标时文字基点会跟随光标变化，便于快速定位。
4. 样式继承：文字对正方式会继承当前文字样式的设置，若需统一对齐标准，建议提前在“文字样式”对话框中设置默认对正方式。

文字对正的优化技巧

1. 利用“格式刷”统一对齐：当图中存在多个不同对正方式的文字时，可使用“格式刷”工具，将已设置好对齐方式的文字格式应用到其他文字，确保整体风格统一。
2. 配合“对象捕捉”精确定位：在设置对正点时，开启“对象捕捉”功能（如端点、中点、交点），可实现对正点与图形元素的精确对齐，避免手动偏移。
3. 批量修改对正方式：通过“快速选择”工具（QSELECT）选中所有需修改的文字，在“特性”面板（Ctrl+1）中统一修改“对正”选项，提高编辑效率。

相关问答FAQs

Q1：为什么使用“对齐(A)”或“布满(F)”方式时，文字显示异常？
A：出现此问题通常是因为指定的文字区域长度过短或文字内容过长。“对齐(A)”方式会根据起点和终点距离自动调整文字高度，若两点间距小于文字的最小显示宽度，可能导致文字高度过大或显示不全，解决方法是：适当延长文字区域的长度，或减少文字内容；若需固定高度，建议改用“布满(F)”方式，保持高度不变仅调整宽度。

Q2：如何将已输入的单行文字批量修改为“正中(MC)”对齐？
A：可通过以下步骤批量修改：

1. 在命令行输入“QSELECT”，按回车键，在“快速选择”对话框中设置“对象类型”为“文字”，应用到“当前选择”（或整个图形）。
2. 点击“确定”后选中所有单行文字，按Ctrl+1打开“特性”面板。
3. 在“文字”分组中找到“对正”选项，从下拉列表中选择“正中(MC)”，关闭特性面板后按Esc键取消选择，所有文字将统一以中心为基点对齐。
