CAD独立命令有哪些？

在CAD软件中,独立命令是指那些无需依赖其他命令或工具，可直接通过输入命令名称、点击工具栏图标或使用快捷键单独执行的绘图或编辑功能，这些命令是CAD操作的基础，涵盖了从简单图形绘制到复杂对象修改的各类功能，熟练掌握独立命令能显著提升绘图效率，以下将详细介绍常用的CAD独立命令及其应用场景、操作方法和注意事项。

绘图类独立命令是创建图形的核心。“LINE”（直线）命令用于绘制连续直线段，通过指定起点和终点即可完成操作，输入“L”可快速启动该命令；“CIRCLE”（圆）命令支持多种绘制方式，包括圆心半径（“C”）、两点定义直径（“2P”）或三点定义圆周（“3P”），适合绘制圆形轮廓；“RECTANG”（矩形）命令通过指定对角点或输入长度、宽度参数快速创建矩形，常用于建筑平面图中的门窗或设备外框；“ARC”（圆弧）命令提供起点、端点和半径等多种定义方式，适用于绘制圆角、扇形等曲线结构；“POLYGON”（多边形）命令可绘制3-1024边的正多边形，通过输入边数（如“POL”启动后输入“6”绘制六边形）和内切/外接圆半径确定尺寸，适合机械零件中的螺栓孔或装饰图案。

编辑类独立命令用于修改已有图形。“MOVE”（移动）命令选择对象后通过基点和位移点调整位置，输入“M”可快速调用，常用于调整图块布局；“ROTATE”（旋转）命令以指定点为基点，输入旋转角度（如“RO”后输入“90”旋转90度）或拖动鼠标确定方向，适合调整图形朝向；“SCALE”（缩放）命令通过比例因子或参照长度调整对象大小，输入“SC”后选择对象，输入比例值（如“2”放大两倍）即可实现等比缩放；“TRIM”（修剪）命令以其他对象为边界，选择要修剪的部分，输入“TR”后先选择边界对象，再点击需删除的线段，用于清理多余线条；“EXTEND”（延伸）命令与“TRIM”相反，将对象延伸至指定边界，输入“EX”后选择边界，再点击需延伸的对象，常用于连接未闭合的图形；“OFFSET”（偏移）命令通过指定距离复制平行对象，输入“O”后输入偏移值，选择对象后点击偏移方向，适合绘制墙体、管道等平行结构；“CHAMFER”（倒角）和“FILLET”（圆角）命令分别用于创建直线倒角和圆角过渡，输入“CHA”或“F”后设置距离或半径，选择两条直线即可完成，提升图形细节处理效率。

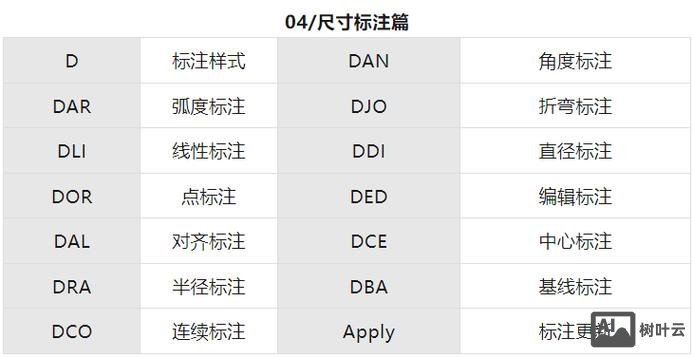

注释类独立命令对图形进行文字和尺寸标注。“TEXT”（单行文字）命令通过指定文字起点、高度和旋转角度输入文本，输入“DT”后可直接添加简单标注；“MTEXT”（多行文字）命令（输入“T”）支持段落格式、符号插入等复杂文本编辑，常用于技术说明；“DIMLINEAR”（线性标注）命令（输入“DLI”）用于标注水平或垂直尺寸，通过指定延伸线原点和尺寸线位置完成；“DIMDIAMETER”（直径标注）和“DIMRADIUS”（半径标注）命令（分别输入“DDI”和“DRA”）用于标注圆或圆弧的直径和半径，自动添加前缀符号；而“QLEADER”（快速引线）命令（输入“LE”）可创建带箭头的引线标注，适用于注释特定对象。

需要注意的是,部分独立命令支持参数化输入，例如绘制矩形时，输入“RECTANG”后可输入“L”切换到长度模式，或输入“W”设置线宽；编辑命令中，“TRIM”和“EXTEND”按住“Shift”键可临时切换功能；“OFFSET”命令在输入偏移值后，可连续创建多个偏移对象，提高批量编辑效率。

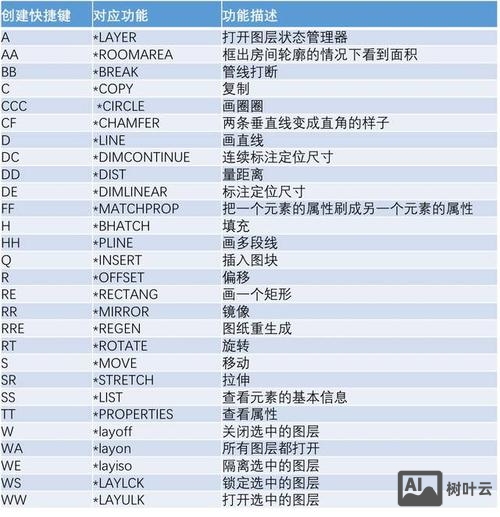

以下为常用CAD独立命令速查表：

相关问答FAQs

Q1：如何快速重复执行上一个CAD命令？
A1：在CAD中，执行完一个命令后，直接按“空格键”或“Enter键”可快速重复执行该命令；在命令行输入“MULTIPLE”后启动命令（如“MULTIPLE LINE”），可连续执行直线绘制直至按“Esc”键退出，适合批量绘制相同图形。

Q2：CAD独立命令中，“BLOCK”和“WBLOCK”有什么区别？
A2：“BLOCK”（创建块）命令用于在当前图形文件中将选定的对象定义为内部块，仅能在当前文件中调用，输入“B”启动；“WBLOCK”（写块）命令则将对象或块保存为独立的图形文件（.dwg格式），可在任意文件中通过“INSERT”命令插入，适合跨文件共享常用图块，如标准件或符号。
