天正侧边栏命令如何高效使用？

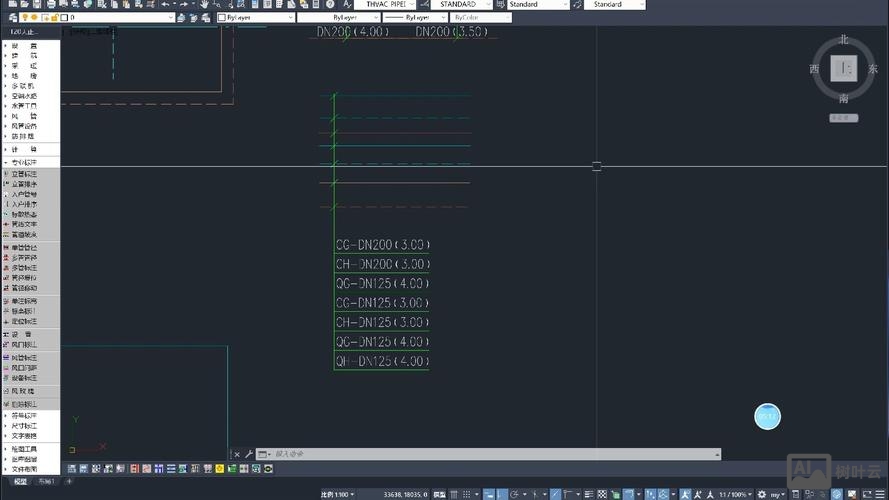

天正侧边栏命令是建筑设计与绘图过程中不可或缺的高效工具，它集成了天正建筑软件的核心功能，通过直观的图标和分类布局，让用户能够快速调用命令，大幅提升绘图效率，侧边栏通常采用模块化设计，按照功能划分为“通用”“平面”“立面”“剖面”“三维”“其他”等多个选项卡，每个选项卡下又细分了具体的绘图工具，覆盖了从轴线绘制到构件创建、从尺寸标注到图纸输出的全流程操作，以下将从功能布局、核心命令详解及使用技巧三个方面展开说明。

（图片来源网络，侵删）

功能布局与分类

天正侧边栏的布局清晰，符合建筑设计的逻辑顺序，以“平面”选项卡为例，其下包含“轴网”“墙体”“门窗”“楼梯”“房间”等高频命令，这些命令是绘制建筑平面图的基础。“轴网”命令支持直线轴网、弧形轴网的绘制与编辑，可通过参数化设置轴间距、轴号样式，确保轴网规范性；“墙体”命令则提供了绘制墙体、编辑墙体、墙体饰面等功能，支持不同材质墙体的区分，如砖墙、混凝土墙等，并能自动处理墙体交接处的角点，而在“立面”选项卡中，命令聚焦于生成建筑立面图，如“建筑立面”命令可根据平面图自动生成正立面、侧立面，并支持对立面构件（如门窗、阳台）进行批量替换与修改；“立面门窗”命令则允许用户对立面门窗的尺寸、样式、材质进行精细化调整。

核心命令详解

通用命令：如“图层管理”命令，可快速切换图层状态（冻结、锁定、显示），图层颜色、线型等属性批量修改；“特性匹配”命令（类似AutoCAD的“Match Properties”）能将一个对象的属性（如墙体高度、门窗类型）应用到其他对象，减少重复设置。
平面绘图命令：“门窗”命令是核心中的核心，支持直接在墙体上插入门窗，可设置门窗编号、尺寸、类型（如平开门、推拉窗、凸窗），并能自动计算门窗洞口面积；“楼梯”命令包含直线楼梯、弧形楼梯、电梯等多种类型，参数化设置楼梯踏步数、宽度、平台尺寸，楼梯扶手和栏杆可自动生成；“房间”命令可自动识别房间轮廓并标注面积、名称，支持手动划分不规则房间。
三维与建模命令：“三维建模”选项卡下的“创建体量”命令可通过拉伸、旋转、放样等操作构建复杂三维模型；“屋顶”命令支持平屋顶、坡屋顶、老虎窗等造型，坡屋顶可设置坡度、屋脊线，并自动生成檐口轮廓。
标注与注释命令：“尺寸标注”命令可快速标注轴线尺寸、总尺寸、细部尺寸，支持连续标注、对称标注，并能自动关联构件尺寸变化；“符号标注”包含标高、索引、剖切符号等，标高符号可随楼层自动调整数值,剖切符号则能联动生成剖面图。

使用技巧与注意事项

快捷键与自定义：侧边栏多数命令支持快捷键（如“ZW”代表“轴网”，“QC”代表“墙体”），用户可通过“自定义界面”功能修改快捷键或调整命令顺序，适应个人绘图习惯。
参数化驱动：天正命令多采用参数化设计，例如绘制墙体时输入“墙宽=240，层高=3.0”，墙体即可按参数生成，修改参数后墙体自动更新，避免手动调整的误差。
图层协同：使用侧边栏命令时，需注意图层管理。“墙体”命令默认绘制在“Q-WALL”图层，“门窗”在“M-DOOR”图层，若图层混乱可能导致后期修改困难，建议提前设置图层标准。
与其他命令的联动：侧边栏命令并非孤立存在，建筑立面”命令需依赖平面图的轴网和墙体信息，“剖面剖切”命令则需先绘制剖切符号，只有正确的前期操作,才能保证后续命令生成结果的准确性。

相关问答FAQs

Q1：天正侧边栏命令消失或无法显示怎么办？
A：可能原因及解决方法：①软件界面布局被误改，可通过命令“TB”（显示工具栏）或“ZY”（重置界面）恢复默认布局；②侧边栏被隐藏，在视图选项卡中勾选“侧边栏”显示；③软件版本冲突，若为插件或更新后出现问题,可重新安装天正补丁或修复安装。

Q2：使用侧边栏“门窗”命令插入的门窗为何无法显示？**
A：通常由以下原因导致：①门窗所在的图层被冻结或关闭，需在“图层管理”中检查图层状态；②门窗尺寸与墙体洞口不匹配，例如墙体洞口宽900mm，而插入门窗宽1000mm，会导致门窗“卡”在墙内无法显示，需调整门窗尺寸或墙体洞口；③当前视图比例过小，若在缩放后的视图中操作，可能因显示比例问题导致门窗不可见，可使用“ZOOM”命令调整视图范围或切换“模型空间”查看。
