CAD图名标注命令如何快速使用？

在CAD绘图过程中，图名标注是确保图纸清晰、规范的重要环节，它直接关系到图纸的可读性和专业性，图名标注不仅需要包含图纸的基本信息，如名称、比例、日期等，还需符合行业或企业的标准格式，以下是关于CAD图名标注命令的详细说明，涵盖常用方法、操作步骤及注意事项。

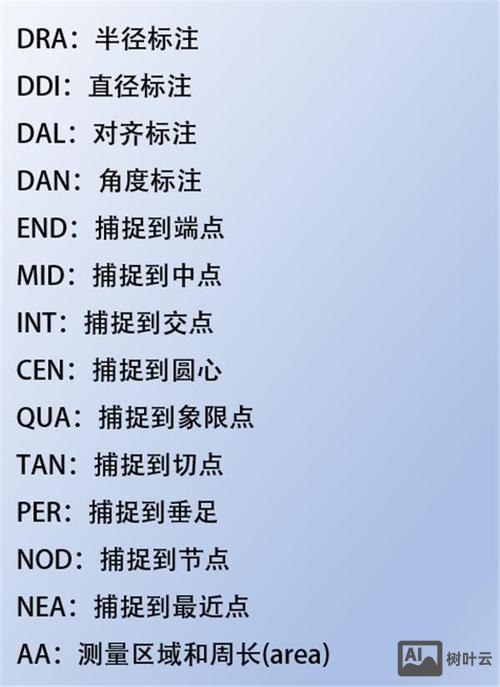

（图片来源网络，侵删）

图名标注的基本要素

完整的图名标注通常包含以下核心内容：图纸名称（如“平面布置图”“结构详图”）、图纸编号（如“F-01”“S-02”）、比例（如“1:100”“1:50”）、设计阶段（如“施工图”“方案图”）、日期（如“2023-10-01”）以及设计单位或绘图者信息，这些要素的排列顺序和字体样式需根据《房屋建筑制图统一标准》（GB/T 50001-2017）或企业内部规范确定，例如常见的格式为“图纸名称-比例-编号”，字体高度通常为5-7mm（图纸单位）。

常用图名标注命令及操作方法

单行文字（TEXT）命令

单行文字适用于内容较少的图名标注，操作简单快捷。

操作步骤：
1. 输入命令TEXT或点击“注释”选项卡中的“单行文字”按钮；
2. 指定文字起点（通过鼠标点击或输入坐标）；
3. 设置文字高度（如输入5，单位为mm）；
4. 设置旋转角度（通常图名标注无需旋转，直接回车）；
5. 输入文字内容（如“一层平面图 1:100”），完成后回车两次。
优点：每行文字独立，便于单独修改位置和内容；
缺点：需手动调整文字对齐方式，若内容较多（如包含多行信息）,操作较繁琐。

多行文字（MTEXT）命令

多行文字适合包含换行、特殊符号或复杂格式的图名标注。

操作步骤：
1. 输入命令MTEXT或点击“注释”选项卡中的“多行文字”按钮；
2. 拖动鼠标指定文字输入区域（矩形框）；
3. 在弹出的文字编辑器中设置字体（如“宋体”“仿宋”）、字高（如5）、颜色（如“ByLayer”）；
4. 输入文字内容，可通过“段落”面板调整对齐方式（如居中、右对齐）；
5. 点击“确定”完成标注。
优点：支持多行文字、分栏、背景遮罩等功能，格式灵活；
缺点：整体编辑时需选中整个文本框,修改局部内容不如单行文字便捷。

属性块（BLOCK+ATTDEF）命令

属性块适合需要批量生成且格式统一的图名标注（如整套图纸的标题栏）。

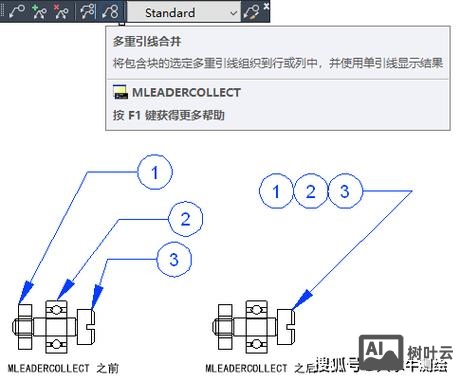

（图片来源网络，侵删）

操作步骤：
1. 绘制图名标注的框架（如矩形、直线），形成块的基础图形；
2. 输入命令ATTDEF或点击“块”选项卡中的“定义属性”；
3. 在属性定义对话框中设置：
  - 标签（如“图纸名称”，用于内部识别）；
  - 提示（如“请输入图纸名称”，插入块时的提示信息）；
  - 默认值（如“平面图”）；
  - 文字样式、对齐方式等；
4. 将属性与图形一同定义为块（命令BLOCK），指定基点（如图框右下角）；
5. 插入块时（命令INSERT），输入对应的属性值（如“二层平面图”）。
优点：图名标注格式统一，修改属性值即可批量更新，效率高；
缺点：需提前定义块和属性,初期设置较复杂。

表格（TABLE）命令

表格适用于需要分栏显示的图名标注（如目录页中的图纸列表）。

操作步骤：
1. 输入命令TABLE或点击“注释”选项卡中的“表格”按钮；
2. 选择表格样式（如“Standard”或自定义样式），设置列数、行数（如3列1行）；
3. 指定表格位置，在单元格中输入文字内容；
4. 通过“表格单元”面板调整文字对齐、边框样式等。
优点：结构清晰，便于修改行列数量和内容；
缺点：灵活性较低,不适合简单的单行图名标注。

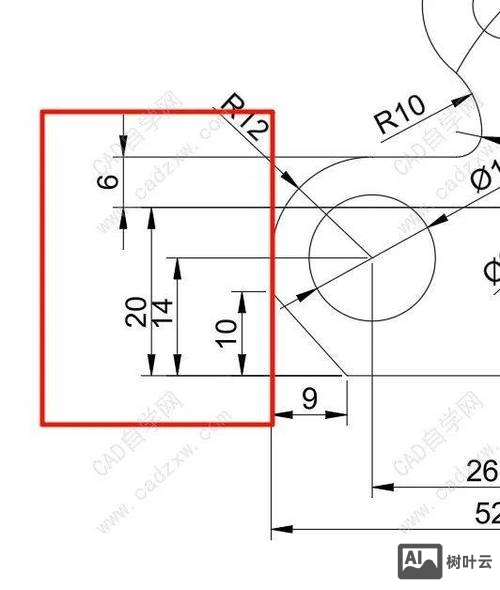

图名标注的规范与技巧

字体与样式：优先使用工程字体（如“gbcbig.shx”或“仿宋_GB2312”），避免使用艺术字体，确保打印清晰。
位置与对齐：图名标注通常位于图纸标题栏内或图框下方，建议使用“居中”对齐，可通过MOVE命令微调位置。
比例与层级：图名标注中的比例数字应与绘图比例一致，若图纸中有多个比例，需在图名中明确标注（如“局部放大图 1:50”）。
快速修改：若需批量修改图名，可通过FIND命令（快捷键Ctrl+F）搜索并替换文字内容；对于属性块，使用BEDIT命令编辑块定义即可更新所有实例。
图层管理：建议将图名标注单独置于“文字层”或“标注层”，并设置图层颜色为“ByLayer”,便于统一控制显示和打印。

常见问题与解决方案

问题现象	可能原因	解决方案
图名标注打印过小或过大	文字高度未按图纸比例设置	根据打印比例调整字高（如1:100比例时，字高设为5mm）
插入属性块后提示信息不显示	属性定义时“不可见”选项被勾选	重新编辑属性（`ATTEDIT`），取消“不可见”选项
