CAD坐标对齐命令怎么用？

在CAD软件中，坐标对齐命令是调整图形位置和方向的核心工具，尤其当需要将多个图形或参照对象按照特定坐标系进行精确对齐时，该命令能有效提高绘图效率和准确性，常见的坐标对齐命令包括“ALIGN”（对齐）、“MOVE”（移动）、“ROTATE”（旋转）以及“3DALIGN”（三维对齐），ALIGN”命令是最为综合和常用的功能，它集成了移动、旋转和缩放操作,能够通过指定源点和目标点实现图形的空间对齐。

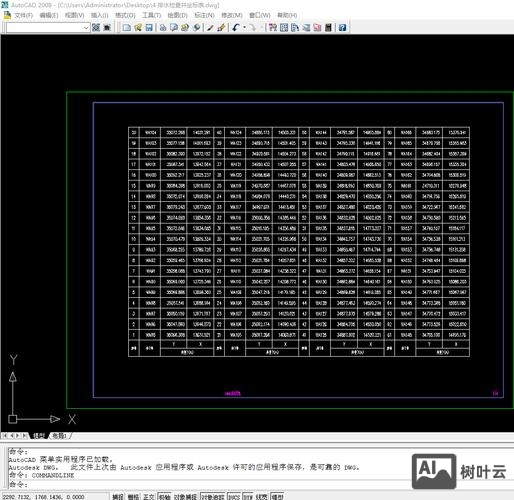

（图片来源网络，侵删）

坐标对齐命令的核心功能与应用场景

坐标对齐命令的核心在于通过定义参考点和目标点，建立图形之间的空间对应关系，以二维环境中的“ALIGN”命令为例，其操作流程通常分为三步：首先选择需要对齐的图形对象，然后依次指定源对象的基点（如端点、中点）和目标点（如坐标系原点、其他图形的关键点），最后根据提示选择是否进行比例缩放，将一个倾斜的矩形对齐到当前坐标系，可先选择矩形，指定其左下角为源点，输入目标点坐标（如0,0），再根据旋转角度调整方向,最终使矩形边与坐标轴平行。

在三维设计中，“3DALIGN”命令更为复杂，它允许用户通过定义三个源点和三个目标点，实现图形在三维空间中的完全对齐，将一个倾斜的立方体对齐到另一个立方体的侧面，可依次指定立方体的三个顶点作为源点，目标立方体对应侧面的三个顶点作为目标点，CAD会自动计算旋转和移动参数,使两个对象完全贴合。

常用坐标对齐命令的详细操作步骤

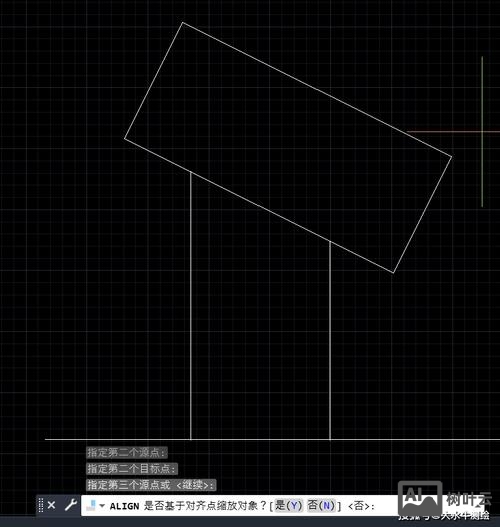

二维“ALIGN”命令

调用方式：命令行输入“ALIGN”或“AL”，或通过“修改”菜单选择“三维操作”→“对齐”。
操作步骤：
1. 选择需要对齐的对象,按回车键确认。
2. 指定第一个源点（如图形的角点），再指定第一个目标点（如坐标系原点或另一图形的对应点）。
3. 若仅需单点对齐，则直接按回车结束；若需旋转对齐，继续指定第二个源点和目标点,CAD将基于两点连线旋转对象。
4. 根据提示选择“是”或“否”进行比例缩放（通常选择“否”以保持原尺寸）。
示例：将三角形ABC对齐到坐标系，可指定A点为源点（1,2），目标点为（0,0）；B点为源点（3,4），目标点为（5,0），此时三角形会移动并旋转，使AB边与X轴平行,且A点位于原点。

三维“3DALIGN”命令

调用方式：命令行输入“3DALIGN”或“AL”，或通过“修改”菜单选择“三维操作”→“三维对齐”。
操作步骤：
1. 选择需要对齐的三维对象,按回车键确认。
2. 指定第一个源点（如长方体的一个顶点），再指定第一个目标点（如目标对象的对应顶点）。
3. 依次指定第二个源点和目标点,定义旋转轴的方向。
4. 指定第三个源点和目标点,完成三维空间的完全对齐。
示例：将一个倾斜的圆锥体对齐到圆柱体顶部，可指定圆锥底面圆心为第一源点，圆柱顶面圆心为第一目标点；圆锥底面圆周上一点为第二源点，圆柱顶面圆周对应点为第二目标点；圆锥顶点为第三源点，目标位置为第三目标点,实现圆锥体的精确放置。

辅助命令：MOVE与ROTATE组合

当仅需简单的位置调整或方向旋转时，可结合“MOVE”和“ROTATE”命令实现对齐，移动图形到目标位置后，通过“ROTATE”命令指定基点和旋转角度，使图形边与坐标轴对齐，虽然步骤较多,但在处理简单对齐时更为灵活。

坐标对齐的实用技巧与注意事项

对象捕捉的运用：对齐过程中务必开启“端点”“中点”“交点”等对象捕捉模式,确保源点和目标点的精确定位。
坐标输入的准确性：若目标点为具体坐标值，可直接在命令行输入（如“10,20”）,避免手动点击带来的误差。
动态观察与预览：在三维对齐时，使用“动态观察”工具调整视角，实时预览对齐效果,避免方向错误。

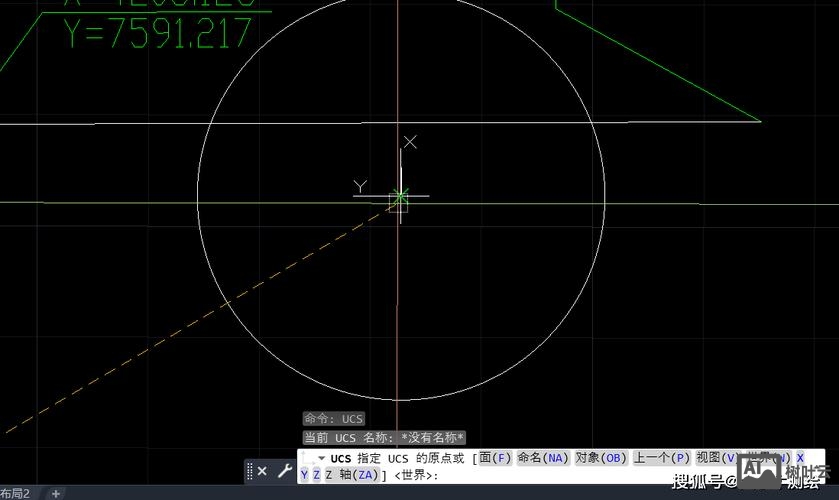

参照对象的选择：对齐时，若目标对象已存在精确坐标系，可选择“将对象与坐标系对齐”选项,减少手动计算步骤。
注意事项：
- 对齐后建议使用“LIST”命令检查对象坐标,确认对齐精度。
- 对于复杂图形，可先分解对象（“EXPLODE”命令）,再对齐关键元素。
- 三维对齐时，注意源点与目标点的顺序对应关系,避免旋转方向错误。
