CAD引出线命令怎么用？

在CAD软件中,引出线命令是标注和技术说明中不可或缺的工具，主要用于对图形中的特定对象进行补充说明、注释或添加关联标注，引出线通常由一条或多条线段、箭头或钩线以及文本组成，能够清晰地将注释文字与被标注对象关联起来，尤其适用于机械制图、建筑工程、电路设计等领域，本文将详细介绍CAD引出线命令的使用方法、参数设置、应用场景及注意事项，帮助用户高效掌握这一功能。

引出线命令的启动方式

不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，引出线命令的启动方式基本一致，用户可通过以下三种主要方式调用命令：

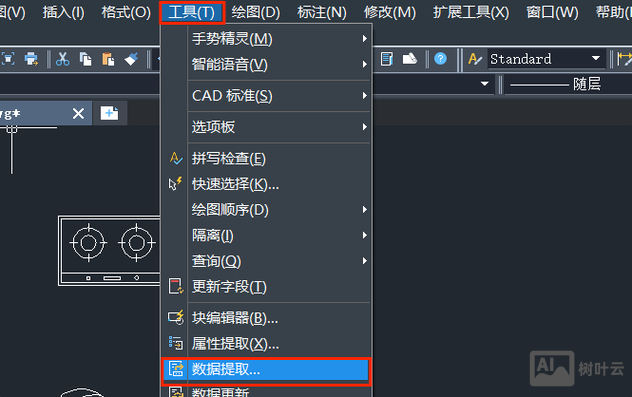

1. 功能区菜单：在“注释”选项卡下的“引线”面板中，点击“多重引线”或“引线”按钮（不同软件名称略有差异，但功能相似）。
2. 命令行输入：在命令行中直接输入 MLEADER（AutoCAD及多数兼容软件）并按回车键，部分旧版软件可能使用 QLEADER 命令，但 MLEADER 功能更全面。
3. 工具栏：若界面显示“标注”工具栏，可点击其中的“引线”图标。

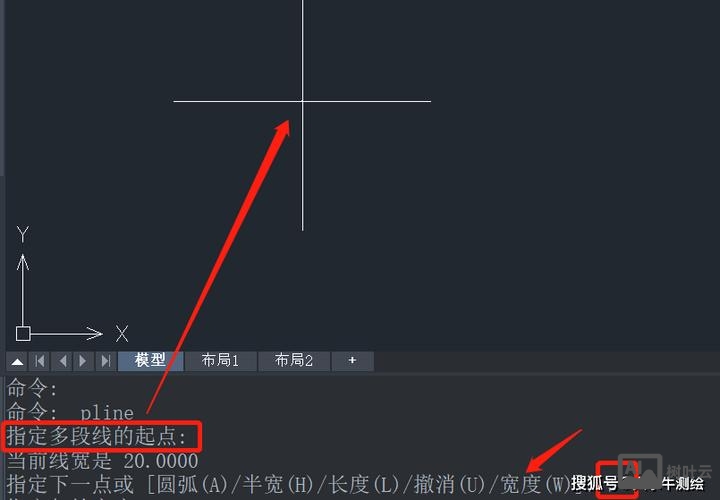

启动命令后,命令行会提示用户指定引线箭头的位置，此时需根据标注需求选择合适的操作流程。

引出线的创建与参数设置

创建引出线时,需依次定义箭头位置、引线线段位置和文本内容，同时可通过“多重引线样式管理器”调整引线的外观、格式及行为。

基本创建步骤

• 步骤1：指定箭头位置
  启动命令后，在图形中点击引出箭头的起点（通常为被标注对象的特征点，如圆心、交角等）。
• 步骤2：添加引线线段
  拖动鼠标并点击，可添加水平、垂直或倾斜的引线线段，按“Esc”键可结束当前线段的绘制，继续点击可添加多条线段。
• 步骤3：输入注释内容
  指定引线终点后，系统会自动弹出文本编辑框（或直接在命令行输入文本），输入完成后按回车键即可完成引出线的创建。

多重引线样式的设置

通过“多重引线样式管理器”（命令：MLS），用户可自定义引线的样式，包括以下关键参数：

• 引线格式：设置箭头符号（实心闭合、小点、倾斜等）、线型（实线、虚线、点划线）、线宽及颜色。
• 引线结构：定义引线线段的最大数量、是否约束第一段角度（如水平或垂直）、是否包含基线（连接引线与文本的水平线），设置文本样式、文字高度、对齐方式（左对齐、右对齐或居中），以及是否包含块或多行文本。

在机械制图中,常将箭头设置为“实心闭合”，引线线型为“实线”，并启用“基线”；而在建筑图中，可能使用“倾斜”箭头并关闭基线以适应标注空间。

引出线的编辑与修改

创建完成后,若需调整引出线，可通过以下方式操作：

• 夹点编辑：选中引出线后，拖动箭头、线段端点或文本框夹点，可调整位置和角度。
• 属性面板修改：选中引出线，在“特性”面板（快捷键 Ctrl+1）中可修改样式、箭头大小、文本内容等属性。
• 命令行编辑：输入 MLEADEREDIT 命令，选择引出线后可重新定义引线结构或文本内容。

引出线的应用场景与技巧

引出线命令在不同领域的应用中需结合行业规范灵活调整,以下为典型场景及操作技巧：

机械制图中的应用

• 倒角、圆角标注：使用引出线标注倒角尺寸（如“C2”）或圆角半径（如“R5”），箭头指向倒角或圆角边线，文本放置在引线末端。
• 零件说明：对装配图中的零件进行编号或注释，如“零件1：螺栓M6×20”，此时可设置引线为“直线+圆点”样式，文本添加带数字的块属性。
• 表面粗糙度标注：通过“多重引线样式”插入表面粗糙度符号块，引线指向加工表面。

建筑与室内设计中的应用

• 材料说明：在墙体、地面或家具旁添加引出线，标注材料名称及规格，如“：20mm厚实木地板”，可设置引线为“样条曲线”以适应不规则轮廓。
• 门窗编号：使用引出线标注门窗编号（如“M-1”“C-2”），箭头指向门窗洞口，文本统一放置在图形右侧。

电路设计中的应用

• 元件参数标注：对电阻、电容等元件添加引出线，标注标称值（如“10kΩ”“25V”），引线采用“直线+箭头”样式，避免与导线重叠。
• 节点说明：在电路节点处使用引出线标注电压或信号名称，如“+5V”“CLK”。

高级技巧

• 引线对齐：使用 MLEADERALIGN 命令，可将多个引出线的文本或箭头按指定方式对齐（如水平对齐、分布式对齐）。
• 引线合并：通过 MLEADERCOLLECT 命令，将多个独立的引出线合并为单一引线，共享同一文本内容，适用于系列零件标注。
• 关联引线：在“多重引线样式”中勾选“将引线连接到内容”，可使引线基线自动与文本对齐，避免手动调整。

常见问题与注意事项

在使用引出线命令时,用户可能会遇到以下问题，需通过合理设置解决：

1. 引线显示不完整：若引线线段或箭头未显示，检查“多重引线样式”中的“线型比例”是否过小，或在“特性”面板中调整线型比例因子。
2. 文本位置偏移：文本框与引线距离过远或重叠，可在“引线结构”选项卡中调整“基线间隙”或取消“自动包含基线”选项。
3. 引线无法捕捉对象：确保对象捕捉（如端点、交点）已启用，或在指定箭头位置时使用临时追踪点（TT命令）辅助定位。

相关问答FAQs

问题1：如何创建带有多行文本的引出线？
解答：在“多重引线样式”的“内容”选项卡中，将“默认文字”设置为“多行文字”，或创建引出线后双击文本框，直接输入多行内容，可通过“文字编辑器”选项卡调整文本的字体、颜色及段落格式。

问题2：引出线箭头如何改为自定义符号？
解答：在“多重引线样式管理器”中，选择目标样式后点击“修改”，进入“引线格式”选项卡，在“箭头”下拉列表中选择“用户箭头”，然后加载或自定义块文件（如“.dwg”格式的符号），即可将箭头替换为自定义图形。
