cad多重引线命令怎么用？

CAD多重引线命令是AutoCAD中用于创建和管理复杂引线标注的重要工具，它通过统一的引线样式和灵活的引线结构，能够高效地标注图形中的特定对象，如零件细节、技术说明或注释信息，与传统的单引线命令相比，多重引线支持多段引线、多种箭头样式、块或多行文字作为引线内容，并可通过样式管理器统一控制引线的格式,极大提升了标注的规范性和效率。

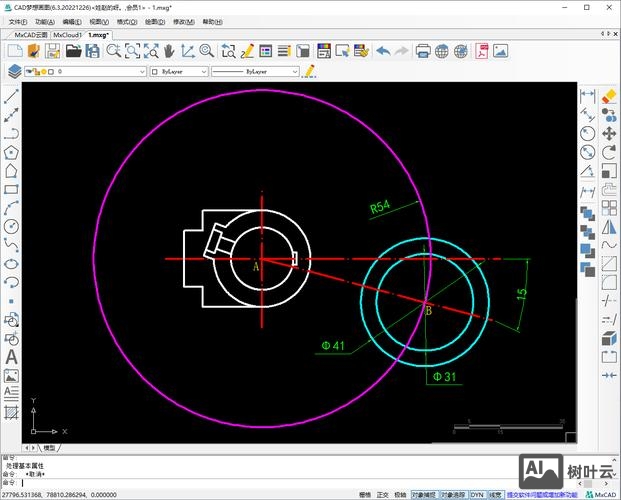

多重引线命令的启动与基本操作

在AutoCAD中，启动多重引线命令主要有三种方式：

1. 功能区路径：切换至“注释”选项卡，在“引线”面板中点击“多重引线”按钮；
2. 命令行输入：直接输入MLEADER（快捷键MLD）并按回车键；
3. 工具栏：在经典工作界面的“标注”工具栏中找到对应图标。

启动命令后，命令行会提示“指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)]<选项>”，此时可通过鼠标点击确定引线箭头的起点，随后依次指定引线转折点和基线位置，最后在弹出的多行文字编辑器中输入注释内容，若需快速调整引线结构，可在命令行选择“选项(O)”，进一步设置引线类型（直线、样条曲线或无引线）、箭头样式及内容对齐方式等。

多重引线样式的自定义与管理

多重引线的核心优势在于通过样式统一控制标注格式，用户可通过“多重引线样式管理器”（命令名MLEADERSTYLE）创建或修改样式，具体参数包括：

• 引线格式：设置引线线型、颜色、线宽及箭头形状（实心闭合、小点、点等）；
• 引线结构：定义引线段的最大数量、第一段角度和第二段角度的限制（如水平约束），以及是否包含基线； 选择文字类型（多行文字、块或无）、文字高度、引线连接位置（引线最后一层或所有层）及文字对齐方式（左对齐、右对齐或居中）。

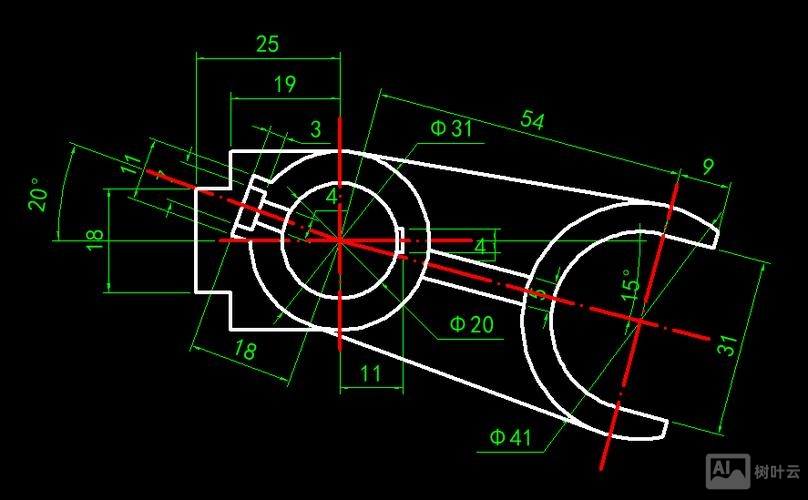

在机械制图中，可创建“零件引线”样式，设置箭头为“实心闭合”、基线长度为5mm，文字高度为3.5mm并采用“左对齐”；在建筑图中，则可设置引线为“样条曲线”、箭头为“建筑标记”，内容关联“标高块”，通过保存不同样式,可快速切换以适应各类标注需求。

多重引线的编辑与批量操作

创建多重引线后，常需进行编辑或批量调整，AutoCAD提供了多种实用工具：

1. 添加/删除引线：选中已创建的多重引线，在“引线”面板中点击“添加引线”或“删除引线”，可动态增减引线分支，实现一对多标注；
2. 对齐与分布：使用“多重引线对齐”（命令名MLEADERALIGN）可将多个引线按指定方向对齐；“多重引线收集”（命令名MLEADERCOLLECT）则可将多个独立引线合并为单一引线组，节省绘图空间；
3. 属性修改：双击引线对象可直接打开文字编辑器修改内容；右键选择“特性”面板（命令名Ctrl+1）可调整引线颜色、图层或样式等属性。

多重引线的高级应用技巧

在实际工程中，多重引线可与其他功能结合提升效率：

• 与块属性关联：将引线内容设置为“块”，并插入带属性的动态块（如粗糙度符号），通过属性定义实现参数化标注；
• 与表格联动：在装配图中，使用多重引线标注零件序号后，可通过“引线到表格”功能自动生成明细表格，避免手动输入错误；
• 图层过滤：通过设置引线样式关联特定图层，使标注内容自动放置在注释图层，便于图层管理。

在绘制电路图时，可创建“引线-端子”样式，关联“端子”图层，标注时自动将引线端点捕捉至端子符号，并添加文字说明,确保标注的准确性和一致性。

相关问答FAQs

Q1：如何将多重引线的箭头改为自定义符号？
A1：在“多重引线样式管理器”中，选中目标样式后点击“修改”，进入“引线格式”选项卡，找到“箭头”下拉菜单，默认为“实心闭合”等标准符号，若需自定义，需先创建块文件（如绘制一个三角形符号并保存为块），然后在“箭头”下拉菜单中选择“用户箭头”，加载自定义块文件即可应用。

Q2：多重引线文字如何添加背景遮罩？
A2：选中多重引线对象，双击进入文字编辑器，选中文字内容后点击工具栏中的“背景遮罩”按钮（或输入BACKGROUND命令），勾选“使用背景遮罩”选项，设置填充颜色（如白色）和边界偏移值（通常为0.5mm），点击确定后文字即可显示带背景的注释,避免与图形线重叠。
