Pro/E（现称Creo）中的扭曲命令（ Warp）是一个强大的工具，允许用户对模型进行复杂的变形操作，如弯曲、扭转、拉伸等，常用于创建产品外观、机械零件或艺术造型，本文将详细介绍Pro/E扭曲命令的使用方法、参数设置及实际应用案例，帮助用户快速掌握这一功能。

扭曲命令的入口与界面

在Pro/E中，扭曲命令位于“编辑”菜单下，需先选中要操作的模型或曲面，然后点击“扭曲”进入操作界面，扭曲命令的操控面板包含多个选项卡，分别是“变换”、“扭曲”、“拉伸”、“扭转、”“骨架”和“切换控制”，每个选项卡对应不同的变形类型。

核心功能详解

1. 变换（Transform）
   用于平移、旋转或缩放模型，选中模型后，可在操控面板中设置移动方向（平面、边或轴）、旋转角度及缩放比例，将一个长方体沿Z轴平移50mm，只需在“变换”选项卡中指定Z轴方向，输入偏移值即可。

2. 扭曲（Taper）
   实现模型的锥形变形，通过控制点或参考平面，调整模型的局部或整体倾斜角度，设计一个漏斗形状时，可使用扭曲命令将圆柱体顶部逐渐缩小。

3. 拉伸（Stretch）
   沿特定方向拉伸或压缩模型，用户可设置拉伸比例、参考平面及约束条件，将一个球体沿X轴拉伸为椭球体，只需在“拉伸”选项卡中输入比例值并选择X轴方向。


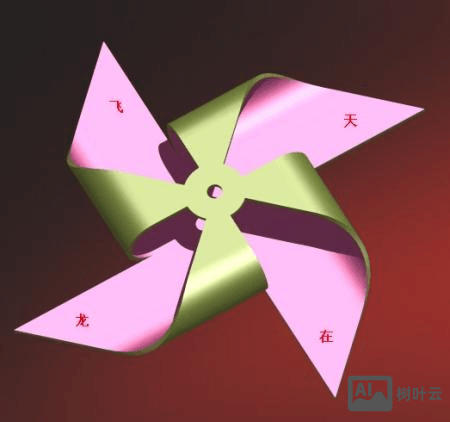

   （图片来源网络，侵删）

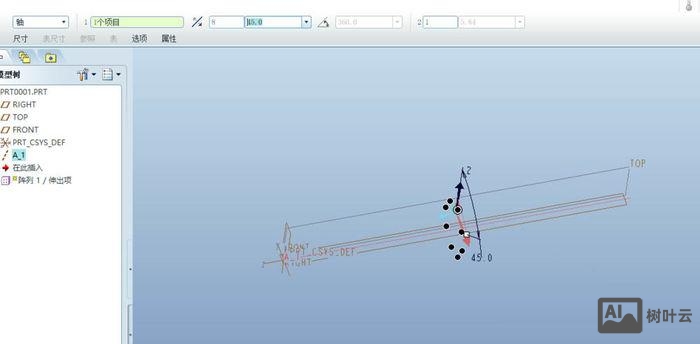

4. 扭转（Twist）
   这是扭曲命令的核心功能之一，用于绕指定轴旋转模型的一部分，操作步骤包括：

   • 选择旋转轴（边、轴或自定义线）；
   • 设置扭转角度（正值顺时针，负值逆时针）；
   • 调整扭转范围（如仅对模型局部进行旋转）。
     将一个六棱柱的一端绕中心轴扭转30度，可创建螺旋状结构。

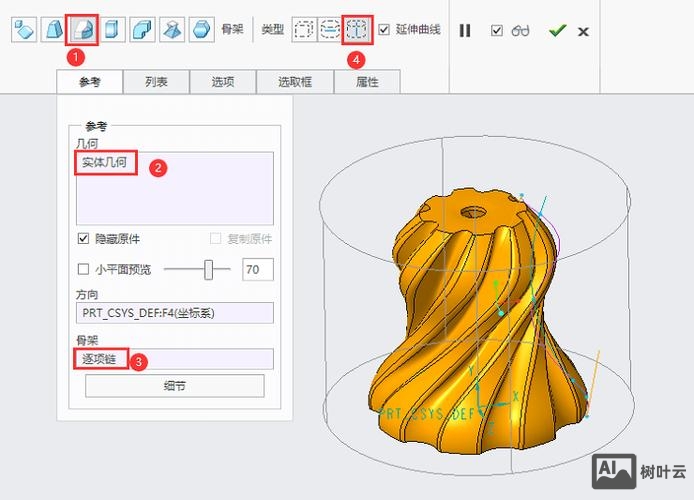

5. 骨架（Spine）
   通过定义一条曲线作为骨架，引导模型变形，常用于复杂曲面设计，如汽车车身流线型造型，用户需先绘制骨架曲线，再在“骨架”选项卡中将其选中，模型会自动沿曲线形状变形。

参数设置与注意事项

• 参考选择：变形过程中，参考平面、轴或曲线的选择直接影响结果，需确保参考几何的准确性。
• 约束控制：通过“切换控制”选项卡可锁定或释放某些自由度，避免模型过度变形。
• 分步操作：复杂变形建议分步进行，每步保存副本，便于回溯调整。
• 性能优化：大型模型使用扭曲命令时，可先简化细节以提高计算效率。

实际应用案例

以设计一个扭曲的金属支架为例：

1. 创建一个L型拉伸特征作为基础模型；
2. 进入扭曲命令,选择“扭转”选项，指定短边为旋转轴；
3. 输入扭转角度45度,调整控制点范围至短端1/3处；
4. 切换至“拉伸”选项，沿长边方向压缩10%；
5. 完成后检查曲面质量,必要时通过“平滑”选项优化。

常见问题与解决方法

相关问答FAQs

Q1：扭曲命令能否用于装配体中的零件？
A1：可以，但需先在装配环境中激活零件，然后通过“编辑定义”进入扭曲命令，需要注意的是，装配体中的其他零件可能会因当前零件的变形而位置错乱，建议谨慎使用。

Q2：如何撤销错误的扭曲操作？
A2：Pro/E不支持直接撤销扭曲命令，但可通过以下方式恢复：1）在操作前保存副本；2）使用“回退”功能（需在模型树中找到扭曲特征前的状态）；3）若已保存，通过“文件”>“恢复”>“上一个版本”回退。
