CAD点捕捉命令如何精准快速定位点？

在CAD绘图过程中,精确捕捉点是最基础也是最重要的操作之一，而点捕捉命令（即对象捕捉）正是实现这一功能的核心工具，通过启用点捕捉功能，用户可以快速、准确地捕捉到图形中的关键点，如端点、中点、圆心等，从而避免手动输入坐标带来的误差，大幅提高绘图效率和精度，本文将详细介绍CAD中点捕捉命令的启用方式、常用捕捉类型、设置方法以及实际应用技巧。

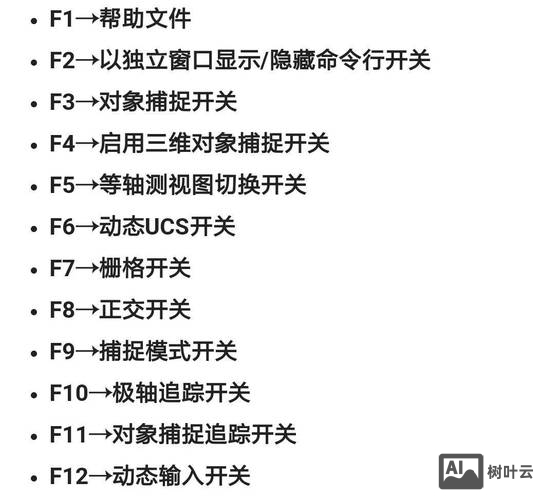

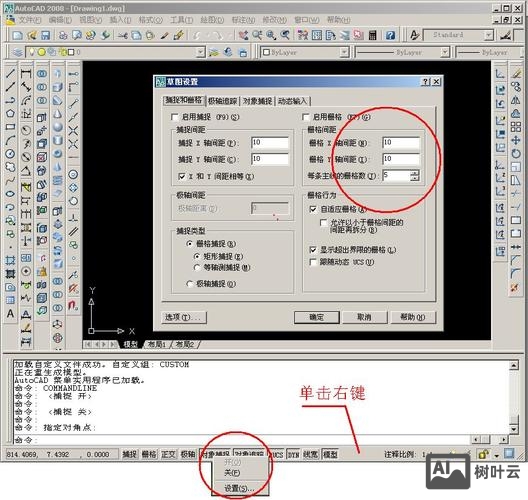

要使用点捕捉命令,首先需要了解其启用方式，在CAD中，点捕捉的启用主要有三种途径：一是通过状态栏中的“对象捕捉”按钮，点击该按钮可开启或关闭捕捉功能；二是通过快捷键F9，按一次开启，再按一次关闭；三是在命令行输入“OSNAP”或“OS”后按回车键，在弹出的“草图设置”对话框中勾选“启用对象捕捉”选项，状态栏按钮和快捷键适合快速切换开关，而“草图设置”对话框则用于详细配置捕捉类型和参数。

点捕捉命令包含多种捕捉类型,每种类型针对不同的几何特征，以下是常用的捕捉类型及其功能说明：

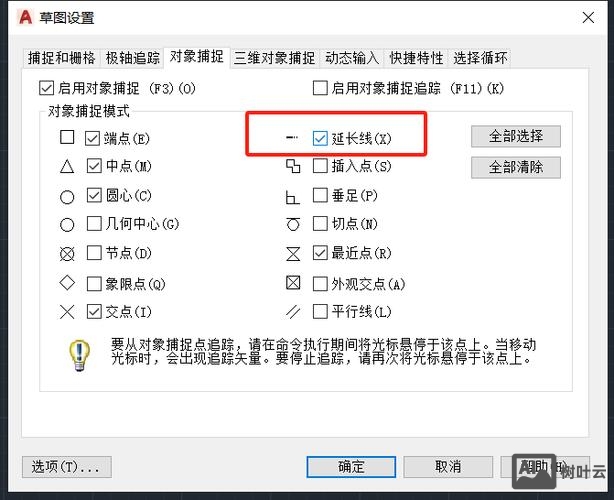

在实际应用中,合理设置捕捉类型是提高绘图效率的关键，用户可以通过“草图设置”对话框的“对象捕捉”选项卡勾选需要的捕捉类型，建议仅勾选常用的3-5种类型，避免过多捕捉类型导致干扰，在绘制机械零件时，可勾选“端点”“中点”“圆心”“交点”；而在绘制建筑平面图时，则可侧重“端点”“交点”“垂足”，CAD还支持“临时点捕捉”功能，即在绘图过程中按住Shift键右击，或单击“对象捕捉”工具栏中的临时捕捉按钮，仅对当前操作启用指定的捕捉类型，操作完成后自动恢复原有设置。

点捕捉命令的精度还与“自动捕捉标记大小”和“靶框大小”等参数有关，在“选项”对话框的“草图”选项卡中，可以调整标记的可见性和大小，标记过大可能遮挡图形，过小则难以识别；靶框用于辅助捕捉，建议设置为适中大小，以便快速定位目标点，在复杂图形中，若出现捕捉错误，可通过输入“NONE”或按住Ctrl键临时关闭捕捉功能，或清理图形中的多余对象（如重复的线条或点）来避免干扰。

在实际绘图场景中,点捕捉命令的应用十分广泛，在绘制三角形时，启用“端点”和“交点”捕捉可快速连接三个顶点；在绘制切线时，通过“切点”捕捉可保证直线与圆弧精确相切；在阵列或复制对象时，结合“中点”或“圆心”捕捉可实现对齐操作，对于三维绘图，“对象捕捉”功能同样适用，但需注意切换至“三维对象捕捉”选项卡，并启用“顶点”“面中心”等三维捕捉类型。

需要注意的是,点捕捉功能仅在命令执行过程中有效，在执行“直线”命令时移动光标，系统会自动捕捉符合条件的点；但在选择对象或执行“移动”命令时，需结合“对象捕捉”工具栏或快捷菜单手动指定捕捉类型，部分命令（如“拉伸”“旋转”）在操作时可能需要临时切换捕捉模式，此时建议使用临时点捕捉功能，避免影响后续绘图。

相关问答FAQs：

Q1：为什么有时启用了对象捕捉，却无法捕捉到目标点？
A：可能的原因有三种：一是未开启“对象捕捉”功能（检查状态栏按钮是否亮起或F9键是否按下）；二是目标点不在当前勾选的捕捉类型范围内（如捕捉圆心时未勾选“圆心”选项）；三是图形中存在重复或重叠对象，导致捕捉干扰，可通过清理图形、调整捕捉设置或放大视图后重新尝试解决。

Q2：如何快速切换常用的对象捕捉类型？
A：可通过以下两种方式快速切换：一是使用“对象捕捉”工具栏，直接点击所需的捕捉按钮（如“端点”“中点”），该按钮仅对当前命令有效；二是通过命令行输入“SELECTIONCYCLING”并将其值设为1，启用选择循环后，当多个捕捉点重叠时，按Tab键可循环切换候选点，从而快速选择目标捕捉类型。
