CAD连续线段命令怎么快速绘制？

在CAD软件中，连续线段命令是绘图中最基础且高频使用的功能之一，它允许用户通过指定一系列点来创建由多条直线段组成的连续路径，无论是绘制建筑平面图的墙体轮廓、机械零件的外形结构，还是设计电路板的走线，连续线段命令都发挥着不可替代的作用，以下将从命令启动、操作步骤、参数设置、实用技巧及常见问题等多个维度,详细解析CAD连续线段命令的使用方法与注意事项。

命令的启动方式

在CAD中，启动连续线段命令主要有以下三种途径,用户可根据操作习惯选择最便捷的方式：

1. 功能区面板：在“常用”或“绘图”选项卡中，找到“直线”工具按钮（通常显示为“↗”图标），单击即可激活命令。
2. 命令行输入：在软件底部的命令行窗口中直接输入快捷命令“LINE”（或简化命令“L”），按回车键或空格键确认。
3. 菜单栏调用：通过顶部菜单栏依次选择“绘图”→“直线”选项，同样可以启动命令。

启动命令后，命令行会提示“指定第一个点：”,此时用户需通过鼠标点击或输入坐标值来确定连续线段的起点。

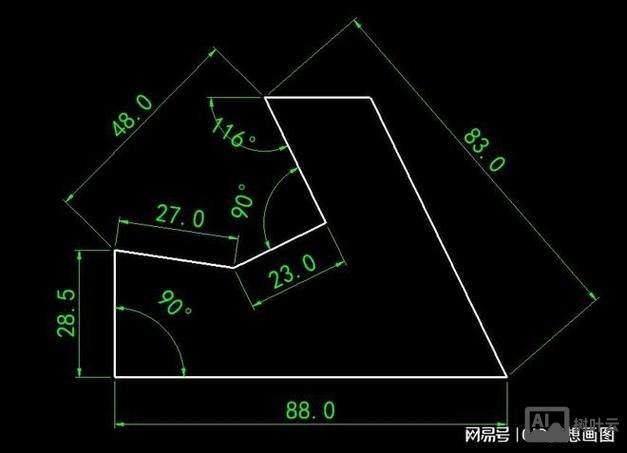

连续线段的绘制步骤

连续线段的核心操作在于通过逐点定义来构建线段序列，具体步骤如下：

1. 确定起点：在绘图区域中单击鼠标左键，或输入绝对坐标（如“0,0”）和相对坐标（如“@10,5”）来指定第一个点。
2. 定义后续点：移动鼠标，线段会动态延伸至当前光标位置，此时可通过以下方式确定下一个点：
   • 直接点击：在目标位置单击，生成当前线段并自动进入下一段绘制；
   • 输入坐标：输入相对坐标值（如“@20,0”表示沿X轴正方向延伸20单位），或极坐标值（如“@30<45”表示长度30、角度45°的线段）；
   • 动态输入：启用“动态输入”功能（F12键）后，光标附近会显示坐标提示框，可直接输入长度和角度值。
3. 完成绘制：当所有线段绘制完成后，按回车键、空格键或右键选择“确认”结束命令，若需中断绘制，可按ESC键或右键选择“取消”。

命令参数与选项解析

在连续线段绘制过程中，命令行会实时显示相关参数和选项，合理利用这些功能可提升绘图效率：
| 参数/选项 | 功能说明 | 操作示例 |
|————|———-|———-|
| 闭合（C） | 将连续线段的终点与起点连接，形成封闭图形 | 绘制第三点后，输入“C”并回车，自动生成最后一段线段并结束命令 |
| 放弃（U） | 撤销上一段线段，可多次输入以逐步回退 | 绘制第五点后发现错误，输入“U”删除第五段线段，再输入“U”删除第四段 |
| 长度（L） | 通过指定长度绘制与上一段线段方向相同的线段 | 输入“L”后输入数值“50”，则下一段线段长度为50，方向与当前线段一致 |

结合“正交模式”（F8键）可绘制水平或垂直线段；“极轴追踪”（F10键）能按预设角度（如15°增量）创建倾斜线段,这些辅助功能能显著提升绘图的精确性和规范性。

实用技巧与注意事项

1. 坐标输入的灵活性：

   • 绝对坐标（如“100,50”）适用于已知精确坐标值的情况；
   • 相对坐标（如“@30,20”）常用于基于前一点的增量绘制，是连续线段中最常用的输入方式；
   • 动态输入模式下，可直接在光标提示框中输入长度和角度，无需切换命令行。

2. 高效绘制技巧：

   • 重复命令：连续线段命令结束后，直接按回车键可快速启动新的直线命令，且默认以上次终点为起点；
   • 对象捕捉：启用“端点”“中点”“交点”等捕捉模式（F3键），可精准连接已有图形的关键点；
   • 构造线辅助：若需绘制多条平行线或等长线段，可先绘制一条参考线，再通过“偏移”（OFFSET）或“复制”（COPY）命令快速生成。

3. 常见错误避免：

   • 误触“闭合（C）”导致图形意外封闭，需注意命令行提示；
   • 忘记关闭“动态输入”时，坐标输入可能受干扰，建议根据绘图需求灵活开关该功能；
   • 在绘制复杂连续线段时，频繁使用“放弃（U）”可能导致操作混乱，建议定期保存文件并使用“块”功能管理重复图形。

与其他绘图命令的配合

连续线段命令并非孤立存在，与其他命令配合使用可发挥更大效能：

• 多段线（PLINE）：相比连续线段，多段线可创建整体图形，支持圆弧、宽度等属性，适合绘制复杂轮廓；
• 阵列（ARRAY）：将连续线段绘制的单元图形通过矩形或环形阵列快速复制；
• 修剪（TRIM）：利用连续线段作为剪切边界，对其他图形进行修剪操作。

相关问答FAQs

问题1：连续线段命令绘制过程中如何撤销多步操作？
解答：若需撤销多段已绘制的线段，可在命令行中连续输入“放弃（U）”并回车，每输入一次“U”即可删除最后一段线段，若需撤销更早的操作，可使用“放弃”命令（快捷键UNDO）或通过标准工具栏的“放弃”按钮（↶）逐步回退，建议启用“自动保存”功能，避免因误操作导致数据丢失。

问题2：如何将连续线段合并为单一对象？
解答：默认情况下，连续绘制的多条线段是独立对象，需通过“编辑多段线（PEDIT）”命令合并：

1. 输入“PEDIT”并回车，选择其中一条线段；
2. 在命令行提示下选择“合并（J）”选项；
3. 依次选择所有需要合并的线段，按回车键确认，合并后，所有线段将转化为一条多段线，可统一调整宽度、线型等属性，需注意，该操作仅适用于共线或首尾相连的线段,不相交的线段无法直接合并。
