CAD等距排列命令如何快速精准操作？

在CAD软件中,等距排列命令是一项非常实用的功能，它能够快速将选中的对象按照指定的间距和方式进行复制排列，极大地提高了绘图效率，尤其在绘制阵列分布的图形元素时，如建筑立面的窗户、机械零件的螺栓孔、园林设计的树木布局等场景中应用广泛，本文将详细解析CAD中等距排列命令的使用方法、参数设置、操作技巧及常见问题。

等距排列命令的基本概念与入口

等距排列命令在CAD中通常被称为“ARRAY”或“OFFSETARRAY”（不同版本名称可能略有差异），其核心作用是将源对象（可以是直线、圆、多段线、块等多种对象）按照设定的规律进行复制，生成多个按一定规律排列的新对象，用户可以通过多种方式启动该命令：

1. 功能区命令：在“常用”选项卡下的“修改”面板中，找到“阵列”按钮，通常包含“矩形阵列”“环形阵列”“路径阵列”三种类型，等距排列主要涉及“矩形阵列”和“路径阵列”。
2. 命令行输入：直接在命令行输入“ARRAY”或简写“AR”，按回车键后，会弹出阵列创建选项，选择相应的阵列类型即可。
3. 工具栏：在经典工作界面中，修改工具栏上也有阵列图标，操作方式与功能区类似。

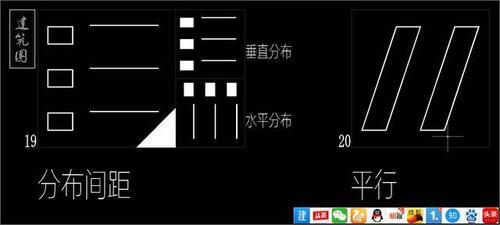

等距排列的主要类型及参数设置

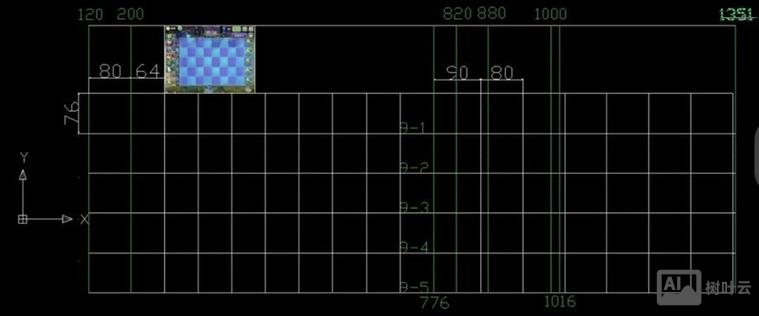

矩形阵列（Rectangular Array）

矩形阵列用于将对象按照行和列的方向进行等间距复制,适用于规则排列的场景，其主要参数包括：

• 行数与列数：设置阵列在垂直方向（行）和水平方向（列）的复制数量，输入值需为正整数。
• 行间距与列间距：控制相邻行/列之间的距离，正值表示向右/上阵列，负值表示向左/下阵列。
• 阵列角度：默认为0度，即行和列与当前坐标系平行；若输入非0角度，整个阵列将围绕基点旋转指定角度。
• 层级（3D阵列）：在三维模式下，可设置Z轴方向的层数及层间距，实现三维空间的等距排列。

操作示例：绘制一个半径为10的圆，要求在水平方向阵列5个，间距为50，垂直方向阵列3行，行间距为30。

1. 执行“ARRAY”命令，选择“矩形阵列”；
2. 选择圆作为源对象,按回车键确认；
3. 输入列数“5”，行数“3”；
4. 输入列间距“50”，行间距“30”；
5. 按回车键完成阵列,结果为5列3行共15个圆，均匀分布在指定间距的网格中。

路径阵列（Path Array）

路径阵列用于将对象沿着指定的路径（如直线、多段线、圆弧、样条曲线等）进行等距复制，适用于不规则路径上的排列需求，关键参数包括：

• 路径选择：需预先绘制一条路径曲线，阵列时选择该曲线作为排列轨迹。
• 项目数：沿路径生成的对象数量，包括源对象本身。
• 间距/总距离：可选择“定数等分”（按项目数均分路径）或“定距等分”（按指定间距沿路径排列）。
• 对齐项目：勾选后，对象会自动调整方向以适应路径切线方向；取消勾选则对象保持原始角度。
• 基点：源对象上的参考点，该点将贴合路径进行排列。

操作示例：将一个小圆沿一条样条曲线阵列，共10个，且圆心始终贴合曲线。

1. 绘制样条曲线作为路径,绘制一个小圆作为源对象；
2. 执行“ARRAY”命令，选择“路径阵列”；
3. 选择小圆作为源对象,选择样条曲线作为路径；
4. 输入项目数“10”，勾选“对齐项目”；
5. 按回车键完成阵列,10个小圆将沿样条曲线均匀分布，且圆心始终在曲线上。

等距排列的高级技巧与注意事项

关键参数的动态预览

在CAD 2010及以上版本中，阵列参数设置后会实时显示预览效果，用户可直接在绘图区拖动控制点或修改参数值，直观调整阵列结果，避免了反复试错的麻烦。

阵列的编辑与分解

• 编辑阵列：完成阵列后，单击阵列对象，会弹出“阵列”上下文选项卡，可修改行数、列数、间距等参数，阵列将实时更新。
• 分解阵列：若需将阵列对象转换为独立个体，可使用“EXPLODE”命令分解，分解后各对象不再具有阵列关联性，无法通过阵列编辑功能修改。

不同对象的阵列特性

• 块（Block）：阵列块时，块的整体会被复制，适合重复使用复杂图形。
• 多段线（Polyline）：阵列多段线时，若多段线本身有宽度，阵列后宽度属性会保留。
• 图案填充（Hatch）：阵列填充图案时，需注意填充的关联性，避免出现填充错位。

坐标系与阵列方向

在复杂绘图中,需注意当前坐标系的方向，若阵列角度与预期不符，可通过“UCS”命令调整坐标系，或直接在阵列参数中输入精确的角度值。

常见问题与解决方案（FAQs）

问题1：矩形阵列时，行间距或列间距输入负值，阵列方向为何与预期相反？
解答：在矩形阵列中，行间距的正负决定了阵列方向：正值为向上阵列（Y轴正方向），负值为向下阵列（Y轴负方向）；列间距的正值为向右阵列（X轴正方向），负值为向左阵列（X轴负方向），若方向错误，只需将间距值取反即可，希望向左阵列3列，列间距应输入负值（如-50）。

问题2：路径阵列时，对象间距不均匀或未完全贴合路径，如何解决？
解答：此类问题通常由以下原因导致：

1. 路径曲线不连续：若路径由多条线段组成且未合并为多段线，可能导致阵列断点，需使用“PEDIT”命令将路径合并为单一多段线。
2. 未勾选“对齐项目”：若取消勾选，对象会保持原始角度，可能导致偏离路径，需确保“对齐项目”选项开启。
3. 间距设置错误：若选择“定距等分”，需确保间距值能被路径总长度整除，否则最后一个对象的位置可能异常，建议优先使用“定数等分”模式，通过项目数控制分布均匀性。

通过掌握等距排列命令的参数设置和操作技巧,用户可以高效完成各类规则与不规则排列的绘图任务，显著提升CAD设计的精度和效率，在实际应用中，建议结合具体案例反复练习，熟悉不同阵列类型的适用场景和细节调整方法。
