cad轨迹命令如何快速绘制精确路径？

CAD轨迹命令是计算机辅助设计（CAD）软件中用于绘制复杂曲线或路径的重要工具，尤其在机械设计、建筑建模、电子工程等领域应用广泛，它允许用户通过定义一系列控制点、参数或数学关系来生成精确的轨迹线，从而简化复杂图形的绘制过程，本文将详细介绍CAD轨迹命令的类型、操作方法、应用场景及注意事项,帮助用户更好地掌握这一功能。

在CAD软件中，轨迹命令通常被称为“多段线”（Polyline）、“样条曲线”（Spline）或“路径”（Path）等，具体名称因软件版本而异，以AutoCAD为例，其轨迹命令的核心功能包括绘制多段连续线段、平滑曲线以及基于特定规则的动态路径,以下是几种常见的轨迹命令类型及其操作逻辑：

基础轨迹命令类型

1. 多段线（PLINE）
   多段线是最基础的轨迹命令，允许用户绘制由直线段和圆弧段组成的连续线条，用户可以通过指定起点、终点和中间点来创建折线，或选择“圆弧”选项切换为曲线模式，多段线的优势在于整体性，即所有线段被视为单一对象,便于后续编辑和修改。

2. 样条曲线（SPLINE）
   样条曲线通过一系列控制点生成平滑的曲线，常用于绘制不规则轮廓或流线型图形，在AutoCAD中，样条曲线分为两种类型：拟合样条曲线（通过实际点）和控制点样条曲线（通过控制点影响曲线形状）,用户可通过调整控制点的位置或权重来修改曲线的曲率。

3. 螺旋线（HELIX）
   螺旋线是用于生成三维螺旋轨迹的专用命令，常用于弹簧、螺纹等模型的绘制，用户需指定底面半径、顶面半径和高度等参数，系统自动生成螺旋路径，结合“扫掠”（SWEEP）命令,可将二维轮廓沿螺旋线拉伸为三维实体。


   （图片来源网络，侵删）

4. 路径阵列（PATHARRAY）
   路径阵列是轨迹命令的高级应用，允许用户将对象沿指定路径均匀分布，操作时需先定义路径（如多段线或样条曲线），再选择要阵列的对象,系统会自动计算对象在路径上的位置和角度。

轨迹命令的操作步骤

以AutoCAD为例，绘制样条曲线的典型步骤如下：

1. 输入命令SPLINE并按回车键；
2. 依次指定曲线的起点、中间点和终点；
3. 根据提示选择“闭合”选项以生成封闭曲线，或按回车键结束命令；
4. 通过夹点编辑功能调整控制点位置，优化曲线形状。

若需绘制螺旋线，操作步骤为：

1. 输入命令HELIX并按回车键；
2. 指定底面半径和顶面半径（若为圆柱螺旋线，两者可相同）；
3. 输入螺旋高度或圈数；
4. 使用“扫掠”命令将二维图形（如圆）沿螺旋线生成三维模型。

轨迹命令的应用场景

1. 机械设计：绘制凸轮轮廓、齿轮渐开线或复杂连杆机构路径；
2. 建筑设计：生成室内流线型墙体、装饰性曲线或楼梯扶手路径；
3. 电子工程：设计PCB板上的走线或天线辐射图案；
4. 动画制作：在三维建模软件中创建角色运动轨迹或相机路径。

注意事项与技巧

1. 精度控制：轨迹曲线的精度受控制点数量影响，过多的控制点可能导致文件体积增大，过少则曲线不够平滑；
2. 参数化设计：部分CAD软件支持参数化轨迹命令，可通过修改参数（如半径、高度）动态更新路径；
3. 图层管理：建议将轨迹线单独置于图层中，便于隐藏或修改；
4. 与其他命令的配合：使用“拉伸”（EXTRUDE）命令将轨迹线转化为三维实体，或使用“偏移”（OFFSET）命令生成平行轨迹。

常见问题与解决方案

在实际操作中，用户可能会遇到轨迹曲线显示异常或编辑困难等问题，以下是典型问题及解决方法：

相关问答FAQs

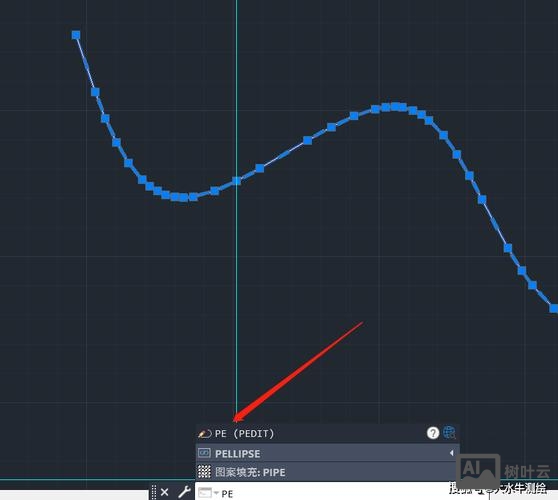

Q1：如何将多段线转换为样条曲线？
A1：在AutoCAD中，可通过“PEDIT”命令实现转换，输入PEDIT，选择多段线对象，在弹出的菜单中选择“样条曲线”选项，系统会自动将多段线平滑为样条曲线，注意：转换后可能丢失部分顶点信息,建议提前备份原始数据。

Q2：轨迹命令在三维建模中如何应用？
A2：在三维建模中，轨迹命令常用于生成复杂路径的扫掠或放样模型，使用“HELIX”命令创建螺旋路径后，结合“扫掠”命令将圆形截面沿路径拉伸为弹簧实体，可通过“沿路径拉伸”（EXTRUDE ALONG PATH）功能将二维图形转化为三维轨迹实体。
