CAD无限长线命令如何快速绘制与设置？

在CAD软件中，无限长线（也称为构造线或参照线）是一种特殊的绘图辅助工具，它没有起点和终点，可以向两个方向无限延伸，主要用于辅助绘图、定位和对齐，无限长线命令的执行方式灵活，功能强大，能够帮助用户快速构建复杂的图形结构，以下是关于CAD无限长线命令的详细说明，包括命令的调用方法、参数设置、应用场景及注意事项。

无限长线命令的调用方法

在CAD中，用户可以通过多种方式调用无限长线命令,具体操作如下：

1. 命令行输入：在命令行中直接输入“XLINE”或简化命令“XL”，然后按回车键确认，即可启动无限长线命令。
2. 功能区菜单：在“常用”选项卡下的“绘图”面板中，找到“构造线”图标（通常显示为一条带有双向箭头的直线），单击即可调用命令。
3. 工具栏：在经典工作空间中，用户可以通过“绘图”工具栏上的“构造线”按钮快速访问该命令。
4. 快捷菜单：在绘图区域右键单击，选择“最近输入”中的“XLINE”命令，或通过“自定义”菜单添加快捷方式。

无限长线命令的参数设置

调用无限长线命令后，命令行会提示用户指定点或选择参数,主要选项包括：

• 指定点：通过鼠标拾取或输入坐标值确定无限长线的一个点，此时需要进一步指定方向。
• 水平（H）：绘制一条水平的无限长线，所有点Y坐标相同。
• 垂直（V）：绘制一条垂直的无限长线，所有点X坐标相同。
• 角度（A）：按指定角度绘制无限长线，用户可以输入角度值或通过参考线确定角度。
• 二等分（B）：绘制一条平分指定角度的无限长线，需要依次指定顶点和两条边上的点。
• 偏移（O）：以现有对象为基准，偏移生成新的无限长线，可以指定偏移距离和方向。

以下为常用参数的示例说明：

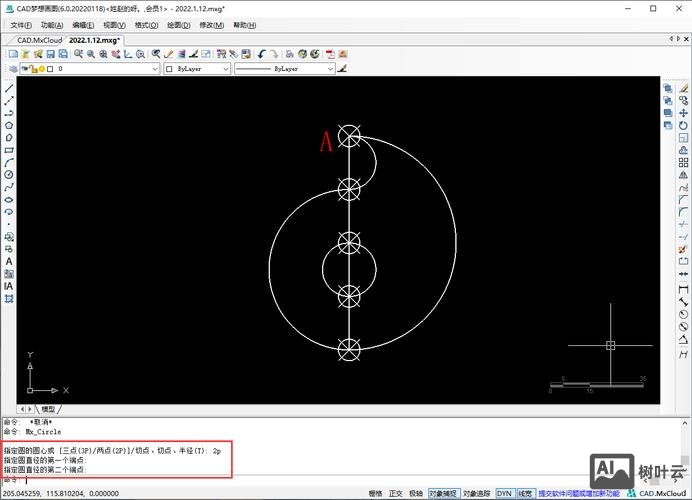

无限长线的应用场景

无限长线在CAD绘图中有广泛的应用,主要体现在以下几个方面：

1. 辅助绘图：在绘制复杂图形时，可以通过无限长线作为参考线，确保图形的对称性或对齐精度，在绘制机械零件的视图时，用无限长线定位中心线或轮廓线。
2. 尺寸标注：在标注尺寸时，无限长线可以作为尺寸界线的延伸，避免直接标注到对象上导致的干扰。
3. 几何构造：利用“二等分”功能快速绘制角平分线，或通过“偏移”功能生成等距辅助线，用于切割或阵列操作。
4. 三维建模：在三维空间中，无限长线可以作为拉伸路径或旋转轴的参考，帮助用户构建复杂的三维模型。

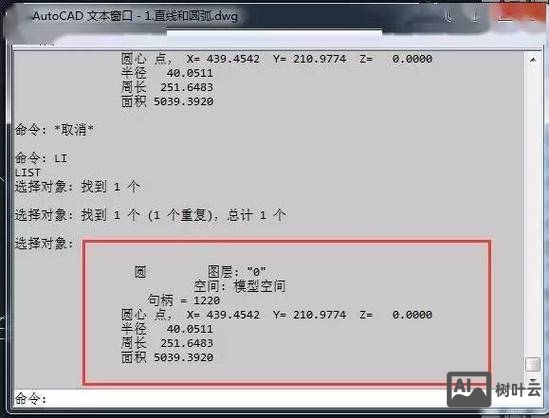

无限长线的编辑与管理

无限长线作为一种辅助对象，通常需要与其他图形元素配合使用,因此掌握其编辑和管理方法非常重要：

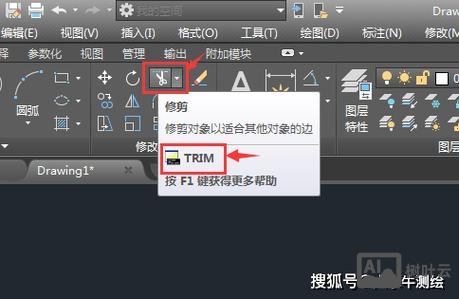

1. 修剪与延伸：使用“TRIM”或“EXTEND”命令可以修剪无限长线，使其成为有限长度的线段，通过修剪两条相交的无限长线，可以得到一个交点。
2. 图层控制：建议将无限长线放置在独立的图层（如“CONSTRUCTION”），并设置不同的颜色或线型，以便在打印或输出时隐藏或冻结该图层。
3. 特性修改：选中无限长线后，通过“特性”面板可以修改其颜色、线型、线宽等属性，或直接调整其角度和位置。
4. 删除与清理：在完成绘图后，可以使用“PURGE”命令清理未使用的无限长线，或通过“SELECT”命令批量选择并删除多余的构造线。

注意事项与最佳实践

1. 性能优化：避免在图形中创建过多的无限长线，尤其是在大型复杂图纸中，过多的辅助对象可能会影响软件运行速度。
2. 精确输入：在绘制角度或偏移距离时，建议通过坐标输入或对象捕捉功能确保精度，避免手动估算导致的误差。
3. 与射线（RAY）的区别：射线（RAY）是单向无限延伸的直线，而无限长线是双向延伸的，用户需根据实际需求选择合适的命令。
4. 打印设置：默认情况下，无限长线会被打印输出，用户需在“打印”对话框中关闭“构造线”图层的打印选项，或通过“图层特性管理器”调整其打印样式。

相关问答FAQs

问题1：无限长线（XLINE）与射线（RAY）有什么区别？
解答：无限长线（XLINE）是双向无限延伸的直线，通常用于对称辅助或几何构造；而射线（RAY）是单向无限延伸的直线，常用于从某一点开始的参考线，两者的主要区别在于延伸方向，射线仅从基点向一个方向延伸，而无限长线向两个方向延伸，在绘图时，若需要双向参考线，应选择XLINE；若仅需单向参考,则RAY更合适。

问题2：如何快速删除图纸中所有无限长线？
解答：删除所有无限长线的方法有两种：一是通过“快速选择”功能，在“快速选择”对话框中设置对象类型为“所有图元”，特性为“图层”或“线型”，然后筛选出无限长线并删除；二是使用命令行输入“SELECT”，然后输入“[ previous ] CP”交叉选择所有对象，再输入“XLINE”筛选出无限长线，最后按“Delete”键删除，建议在删除前备份图形文件,避免误操作导致数据丢失。
