CAD转动命令有哪些具体操作技巧？

在CAD软件中,转动命令是编辑图形时非常基础且高频使用的工具，主要用于对选中的对象进行旋转操作，以调整图形的角度或方向，根据不同的设计需求和操作场景，CAD软件（如AutoCAD）提供了多种转动命令的实现方式，包括基本的旋转命令、参照旋转、对齐旋转以及动态旋转等，每种方式都有其特定的应用场景和操作技巧，以下将详细解析这些转动命令的使用方法、操作步骤及注意事项。

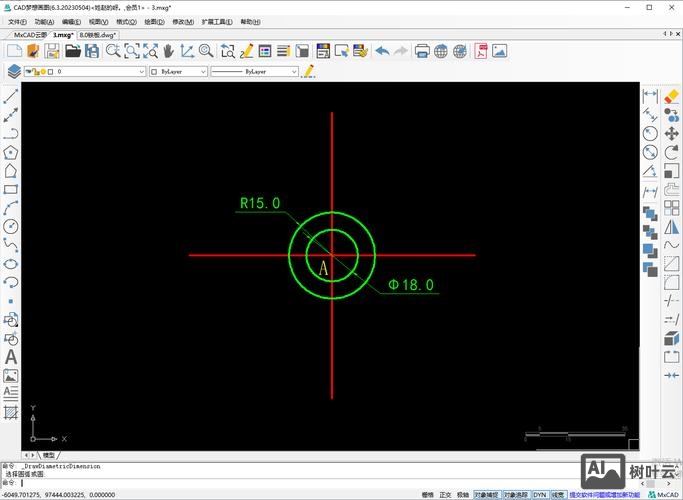

基本旋转命令（ROTATE）

基本旋转命令是最常用的转动方式,通过指定一个基点和旋转角度，将对象围绕基点进行绝对或相对旋转，执行路径可通过命令行输入“ROTATE”或快捷键“RO”，或通过“修改”工具栏中的旋转图标，操作步骤通常包括：选择要旋转的对象→指定旋转基点（基点是旋转的参照点，选择需谨慎，通常为图形的特征点，如端点、圆心等）→输入旋转角度（正值逆时针旋转，负值顺时针旋转；也可直接拖动鼠标动态调整角度），将一个矩形旋转30度，需先选中矩形，拾取左下角为基点，输入“30”后按回车即可，若需旋转至特定角度，可结合“极轴追踪”或“对象捕捉”功能，确保精度。

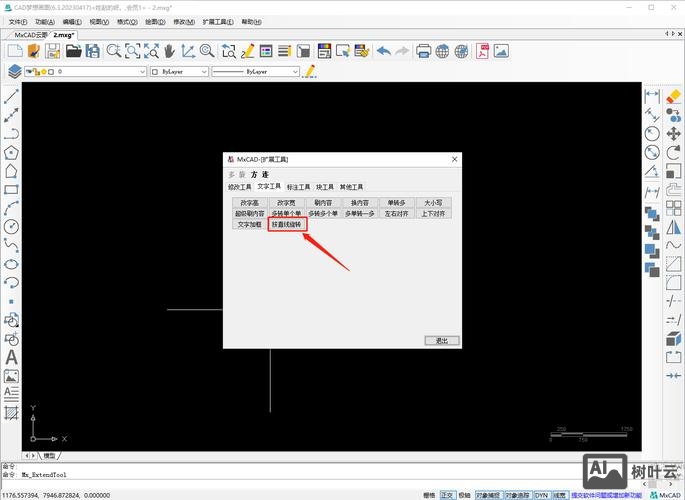

参照旋转（ROTATE+参照）

当需要将对象旋转至与某个现有对象对齐时,参照旋转功能更为便捷，该命令无需计算具体角度，而是通过指定参照角度和新角度来实现旋转，操作步骤为：执行ROTATE命令→选择对象→指定基点→输入“R”选择参照模式→指定参照角度的两个点（如选择对象上的一条边，拾取两个端点定义当前角度）→指定新角度的两个点（或直接输入角度值，使对象旋转至与参照边平行的位置），将一条倾斜的线段旋转至水平，可选取线段两端点作为参照角度，再指定水平方向上的两个点作为新角度，线段会自动调整至水平状态。

对齐命令（ALIGN）中的旋转功能

对齐命令（ALIGN）不仅能移动对象，还能通过旋转和缩放实现对象的精确对齐，其操作步骤为：输入“ALIGN”→选择要对齐的对象→指定源对象的第一个点及其对应目标点→指定源对象的第二个点及其对应目标点→此时命令行提示“是否基于对齐点缩放对象？”，选择“否”则仅旋转和移动，选择“是”则会缩放对象以匹配目标距离，该命令的优势在于一次性完成移动和旋转，尤其适用于三维空间或需要多维度调整的场景，将一个倾斜的矩形与另一个已旋转的矩形对齐，通过指定三个对应点，矩形会自动旋转并移动至目标位置。

动态旋转（ROTATE+动态输入）

在绘图过程中,若需实时预览旋转效果，可结合动态输入功能，启用动态输入（F12键）后，执行ROTATE命令，选择对象和基点后，光标会显示当前旋转角度和极坐标信息，拖动鼠标时可实时看到对象旋转的动态效果，并在合适位置单击确认，这种方式无需手动输入角度值，适合快速、直观的调整，尤其适合复杂图形的旋转操作。

三维旋转命令（3DROTATE）

对于三维模型,需使用三维旋转命令（3DROTATE），执行命令后，选中对象会显示一个旋转控件（由三个圆环和三个轴手柄组成），通过单击选择旋转轴（如X轴、Y轴或Z轴），然后拖动鼠标或输入角度值即可绕指定轴旋转，旋转一个三维实体时，选择Z轴手柄并输入“90”，实体将绕Z轴逆时针旋转90度，三维旋转时，需注意视图方向的切换，可通过“视图”工具栏调整视角，以确保旋转轴的选择准确。

批量旋转技巧

当需要对多个对象进行相同角度的旋转时,可使用“类选择”功能，执行ROTATE命令后，在“选择对象”提示下输入“ALL”选中所有图形，或使用窗选框选目标对象，再指定基点和统一角度，结合“块”属性编辑，可对块内的多个对象整体旋转，避免逐个操作，若对象分布在不同图层，可通过“图层隔离”功能先筛选目标图层，再进行批量旋转，提高效率。

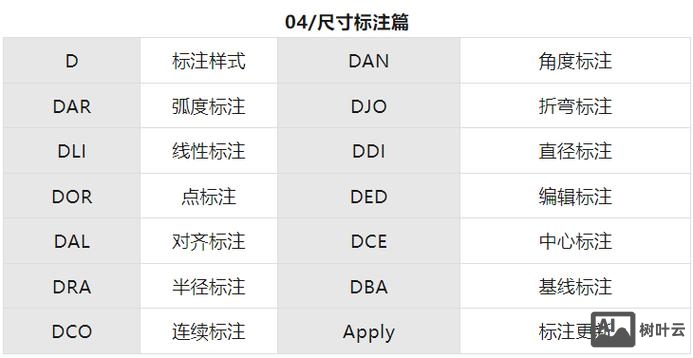

注意事项与常见问题

1. 基点选择的重要性：基点是旋转的核心参照点，选择不当会导致对象旋转后偏离预期位置，建议优先使用对象捕捉功能选取特征点。
2. 角度输入的准确性：可通过“单位设置”（UNITS命令）调整角度类型（十进制度数、弧度等），避免因单位错误导致旋转偏差。
3. 参照旋转的适用场景：当目标角度与现有对象关系明确时，参照旋转比手动输入角度更高效，尤其适合非标准角度的旋转。

相关问答FAQs

Q1：如何将CAD中的图形旋转至与另一条直线平行？
A：使用参照旋转功能，执行ROTATE命令，选中图形后指定旋转基点，输入“R”进入参照模式，依次选择图形上需要对齐边的两个端点作为参照角度，再选择目标直线的两个端点作为新角度，图形会自动旋转至与目标直线平行。

Q2：三维旋转时如何精确控制旋转轴？
A：三维旋转命令（3DROTATE）激活后，对象会显示旋转控件，其中红色代表X轴、绿色代表Y轴、蓝色代表Z轴，单击选择相应轴手柄后，命令行会提示“指定旋转角度”，此时可直接输入角度值（如“45”），或结合极轴追踪拖动鼠标至指定角度，确保旋转的精确性。
