CAD摆正命令怎么用？

在CAD操作中,”摆正”命令通常指将倾斜或旋转的图形对象调整至水平或垂直状态，使其符合设计规范或绘图需求，虽然CAD中没有直接名为”摆正”的独立命令，但通过组合使用”旋转”（ROTATE）、”对齐”（ALIGN）、”极轴追踪”（POLARTRACK）等工具，即可实现对象的精确摆正，以下从操作原理、具体步骤、高级技巧及常见场景等方面展开详细说明。

摆正命令的核心原理

摆正操作的本质是改变对象的旋转角度,使其与当前坐标系或指定参照对齐，CAD中可通过以下三种核心方式实现：

1. 角度旋转：通过指定旋转基点和角度值，将对象旋转至目标方向。
2. 参照对齐：以对象上的两点与参照线的对应点为基准，自动计算旋转角度。
3. 动态追踪：结合极轴角或对象捕捉，实时调整对象方向。

常用摆正操作步骤

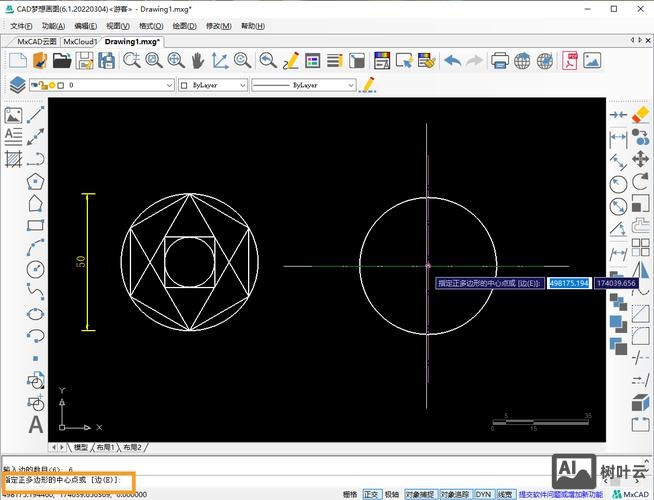

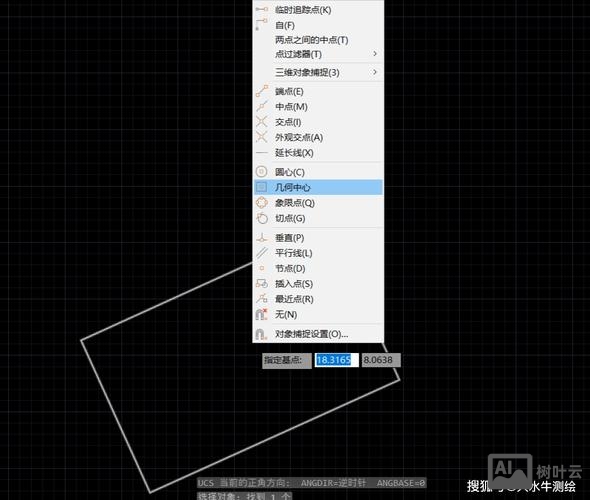

使用ROTATE命令精确旋转

• 适用场景：已知具体旋转角度（如将倾斜的直线旋转至水平）。
• 操作步骤：
  1. 输入命令 ROTATE 并选择需摆正的对象。
  2. 指定旋转基点（通常选择对象的端点或交点）。
  3. 输入旋转角度：若需摆正至水平，输入 0；若需反向摆正，输入 180。
  4. 若角度未知,可选择”参照”（R）选项，依次指定对象上的两点（如倾斜直线的两端）和参照线的对应方向。

使用ALIGN命令多点对齐

• 适用场景：需同时调整位置和角度（如将倾斜的矩形摆正并与某条边对齐）。
• 操作步骤：
  1. 输入命令 ALIGN 并选择对象。
  2. 指定对象的源点（如矩形的一个角点）和目标点（如参照线的端点）。
  3. 指定第二个源点和目标点,系统自动计算旋转角度并缩放对象（可选）。
  4. 选择”否”（N）保留对象尺寸，或”是”（Y）允许缩放。

利用极轴追踪动态摆正

• 适用场景：快速手动调整对象方向，无需精确输入角度。
• 操作步骤：
  1. 开启极轴追踪（F10），设置极轴角增量（如90°用于水平/垂直对齐）。
  2. 使用 ROTATE 命令选择对象和基点后，移动鼠标至极轴方向（如0°、90°），系统自动吸附至水平或垂直状态并单击确认。

高级摆正技巧

1. 结合UCS坐标系：
   若需摆正至非水平/垂直方向（如沿斜面），可通过 UCS 命令创建用户坐标系，使新X轴或Y轴与目标方向对齐，再在当前坐标系下旋转对象至0°。

2. 使用块属性摆正：
   对于带动态块的图形，可编辑块属性中的”旋转”参数，通过夹点或属性面板快速调整角度。

3. 批量摆正操作：
   通过 QSELECT 选择所有倾斜对象（如旋转角度不为0°的直线），输入 ROTATE 命令后使用”参照”选项统一摆正。


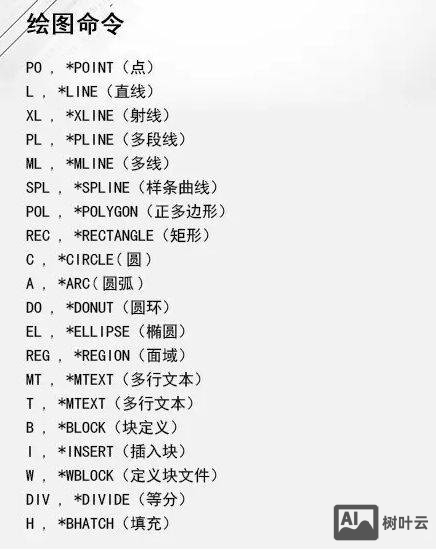

   （图片来源网络，侵删）

常见应用场景与注意事项

注意事项：

• 操作前建议备份原图层,避免摆正后无法恢复原始状态。
• 使用参照模式时,确保参照点捕捉准确，否则可能导致角度偏差。
• 对于三维对象,需切换至平面视图（PLAN）或使用 3DROTATE 命令。

相关问答FAQs

Q1: 如何快速将CAD中所有倾斜的文字统一摆正为水平？
A: 可通过以下步骤批量操作：

1. 输入 QSELECT，在”应用到”中选择”整个图形”，”对象类型”选”文字”，”特性”选”旋转角度”，”运算符”选”不等于”，”值”输入 0，点击确定选中所有倾斜文字。
2. 输入 ROTATE 命令，选择所有文字后指定基点（如文字插入点），输入 R 选择”参照”模式，依次捕捉文字的两个端点（如左下角和右下角），再指定参照方向为水平（如捕捉同一水平线的两个点）。
3. 按回车确认,所有文字将自动旋转至水平方向。

Q2: 使用ALIGN命令摆正对象时，如何避免对象尺寸发生意外缩放？
A: 在ALIGN命令的最后一步，系统会提示”是否基于对齐点缩放对象？”，此时需输入 N 并按回车，选择”否”即可保留对象的原始尺寸，缩放功能仅在需要调整对象大小时使用，例如当源点与目标点的距离比例与实际需求不符时，可通过输入 Y 启用等比缩放。
