在CAD软件中，附加命令是指通过外部程序、插件或脚本扩展的标准功能之外的命令，它们能够帮助用户提升绘图效率、实现特殊功能或集成行业特定工具，这些命令通常通过LISP程序、ARX（AutoCAD Runtime Extension）应用程序、.NET程序或第三方插件加载，广泛应用于机械、建筑、电气等领域，以下从附加命令的加载方式、常见类型、应用场景及注意事项等方面进行详细说明。
附加命令的加载方式
附加命令的加载需通过CAD的“加载应用程序”或“输入命令”实现,具体方式因命令类型而异：
LISP程序加载
LISP（List Processing Language）是CAD最常用的二次开发语言，其脚本文件（.lsp）可直接通过APPLOAD命令加载，加载后，通常在命令行输入自定义的命令名称（如MYCMD）即可执行，部分LISP程序支持自动加载，需将其路径添加至CAD支持文件搜索目录（如acad.lsp或acaddoc.lsp文件）。ARX应用程序加载
ARX程序基于C++开发，功能更强大，可直接与CAD内核交互，通过APPLOAD选择“.arx”文件加载，或通过NETLOAD加载.NET程序集（.dll），ARX命令通常与CAD原生命令无缝集成,可直接通过命令行调用。第三方插件加载
行业专用插件（如建筑行业的“天正建筑”、机械行业的“CAXA”）通常有独立的安装程序，安装后自动集成至CAD界面，通过工具栏或菜单栏访问其附加命令，部分插件需手动加载，如通过“自定义”界面添加工具按钮。
（图片来源网络，侵删）脚本文件（.scr）加载
脚本文件是一系列CAD命令的文本集合，通过SCRIPT命令执行，可自动完成重复性操作，虽不直接定义新命令，但可通过脚本封装常用操作，实现“伪附加命令”功能。

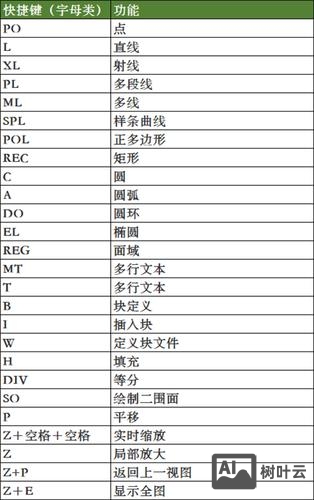

常见附加命令类型及功能
附加命令可根据功能分为绘图辅助、专业工具、数据集成等类型,以下列举典型应用：
（一）绘图辅助类
| 命令类型 | 功能描述 | 典型工具示例 |
|---|---|---|
| 图块批量处理 | 快速修改图块属性、批量替换图块或分解复杂块 | BULKEDIT（LISP）、Block Manager（插件） |
| 图层管理 | 按规则批量创建图层、冻结/解冻图层或过滤图层 | LAYMGR（LISP）、图层魔术师（插件） |
| 尺寸标注优化 | 自动调整标注样式、统一标注比例或快速添加引线标注 | DIMOPT（LISP）、智能标注（ARX） |
| 文本处理 | 批量查找替换文字、统一文本样式或导出文本至Excel | TXTEDIT（LISP）、文本管家（插件） |
（二）专业领域类
| 领域 | 附加命令功能 | 典型工具示例 |
|---|---|---|
| 机械设计 | 公差自动标注、螺纹孔生成、BOM表导出 | CAXA机械CAD插件、Mechanical LISP工具包 |
| 建筑设计 | 轴网绘制、门窗块插入、面积统计 | 天正建筑、建筑大师（ARX） |
| 电气设计 | 电路符号库、导线自动连接、PLC端子排生成 | 电气CAD工具包、EPLAN插件 |
| 土木工程 | 钢筋布置、截面计算、土方量统计 | Civil 3D（插件）、结构LISP工具 |
（三）数据集成与自动化类
| 功能类型 | 描述 | 实现方式 |
|---|---|---|
| 数据导入导出 | 将CAD图形与Excel、数据库（如SQL）双向交互，实现批量更新属性数据 | DBCONNECT（CAD内置）、LISP+ODBC接口 |
| 参数化绘图 | 通过输入参数自动生成图形（如齿轮、弹簧），修改参数后图形自动更新 | Parametric Tools（.NET开发） |
| 自动化批处理 | 结合脚本或程序实现无人值守绘图，如批量转换图纸格式、批量打印 | SCRIPT命令、Python+pyautocad库 |
附加命令的应用场景
附加命令的灵活应用可显著提升工作效率,以下为典型场景案例：
机械设计中的重复性操作
在绘制大量螺栓孔时，使用LISP程序HOLEARRAY可一键按圆周或线性阵列生成孔位，并自动标注孔径和数量，相比手动操作效率提升80%以上。

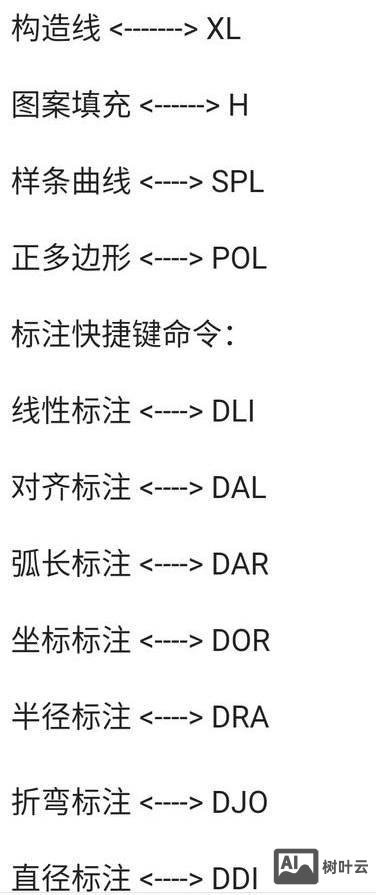

（图片来源网络，侵删）建筑设计中的图纸标准化
建筑设计师通过“天正建筑”插件中的“墙体绘制”附加命令，可智能捕捉轴线、自动处理墙角交接，并生成符合国标的门窗表,减少绘图错误。电气设计中的符号管理
电气工程师使用专用插件中的“符号库”命令，可快速调用国标电气符号，并通过“导线连接”命令自动识别端子并完成导线绘制,避免符号遗漏或连线错误。批量图纸修改
当需要将旧图纸中的“图层0”内的所有对象移动至“新建图层”时，可通过LISP程序LAYERMOVE一键完成，无需逐个选择对象,节省大量时间。
使用附加命令的注意事项
兼容性检查
附加命令可能与CAD版本不兼容（如64位CAD与32位ARX程序冲突），使用前需确认工具支持的CAD版本（如AutoCAD 2020-2024）。安全性验证
优先从官方渠道或可信平台下载附加工具（如CAD官方应用商店、行业知名插件官网）,避免运行恶意脚本导致文件损坏或数据泄露。性能优化
过多加载附加命令可能占用系统资源，导致CAD运行卡顿，建议定期清理未使用的插件，并通过“启动组”管理开机自动加载的程序。备份与测试
在重要图纸中使用附加命令前，需先备份文件并在测试环境中验证功能,避免因命令错误导致绘图数据丢失。
相关问答FAQs
Q1：如何判断CAD中是否成功加载了附加命令？
A：可通过以下方式验证：
① 在命令行输入自定义命令名称（如MYCMD），若命令存在并提示输入参数，则加载成功；
② 检查“工具栏”或“功能区”是否出现新增按钮（第三方插件通常集成界面元素）；
③ 查看命令行历史记录，加载成功的LISP/ARX程序会显示加载成功的提示信息（如“LISP程序已加载”），若命令无响应或提示“未知命令”,需重新检查加载步骤或工具文件完整性。
Q2：附加命令导致CAD崩溃或异常，如何解决？
A：可按以下步骤排查：
① 安全模式启动：通过“运行”命令输入acad /s（AutoCAD）启动安全模式，禁用所有附加程序，若恢复正常则说明某插件冲突；
② 逐项卸载：在“加载应用程序”中逐个卸载最近加载的附加工具，重启CAD测试，定位问题插件后删除或替换；
③ 清理文件：检查CAD支持文件目录（如Support文件夹）中的异常文件（如损坏的.lsp或.arx），并恢复备份的配置文件（如acad.lsp）；
④ 更新或降级：若插件与CAD版本不兼容，可尝试更新插件至最新版，或降级CAD至插件支持的版本，若问题仍存在,联系插件技术支持获取帮助。
