CAD镜面命令怎么用？

在CAD软件中，镜面命令（Mirror）是常用的编辑工具之一，主要用于创建选定对象的镜像副本，从而快速生成对称或相似的图形，该命令在机械设计、建筑设计、电气工程等领域应用广泛，能够显著提高绘图效率，本文将详细介绍CAD镜面命令的使用方法、操作步骤、注意事项及实用技巧。

镜面命令的基本功能与调用方式

镜面命令的核心功能是通过指定镜像线（或镜像点）将对象进行对称复制，调用镜面命令的方式因CAD软件版本不同而略有差异，但通常有以下几种途径：

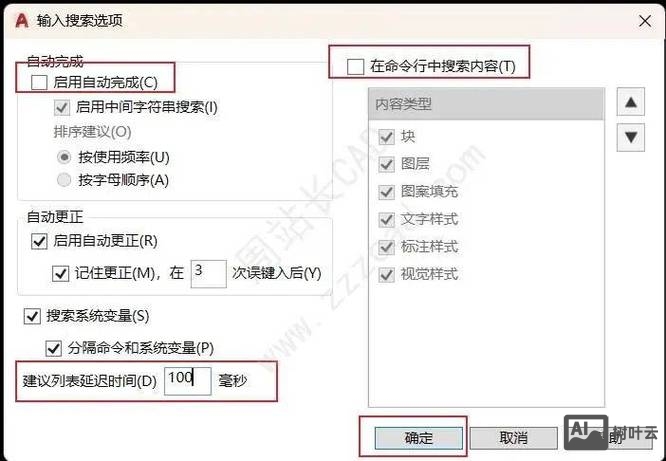

1. 命令行输入：在命令行直接输入MIRROR（或简化命令MI），按回车键确认。
2. 工具栏按钮：在“修改”工具栏中点击“镜像”图标（通常为对称的双箭头符号）。
3. 菜单栏选择：通过“修改”→“镜像”路径进入命令。

镜面命令的操作步骤

以AutoCAD为例，镜面命令的完整操作流程如下：

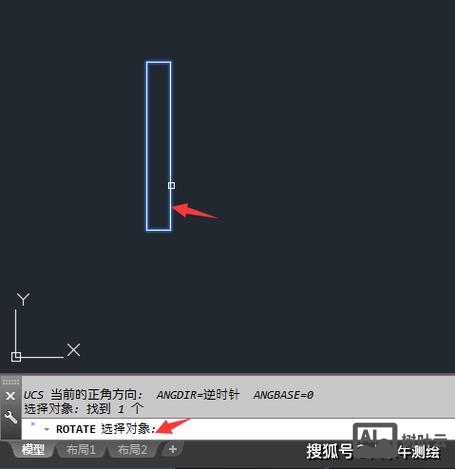

1. 选择对象：启动命令后，根据提示选择需要镜像的对象，可以使用窗选、点选或交叉选择等方式。
2. 指定镜像线：选择对象后，需指定镜像线的第一点和第二点，镜像线是一条虚拟的直线，对象将以此线为对称轴进行镜像。
3. 删除源对象：命令行会提示“是否删除源对象？[是(Y)/否(N)] ”，默认为“否”（保留源对象），输入Y可删除源对象仅保留镜像副本。

镜像线的定义技巧

镜像线的确定是镜面命令的关键，常见方法包括：

• 两点定义：通过鼠标点击或输入坐标指定镜像线的起点和终点。
• 对象捕捉：结合对象捕捉功能（如端点、中点、垂足等）精确捕捉已有图形上的点作为镜像线参考。
• 辅助线：若需倾斜镜像，可先绘制一条辅助线作为镜像线，镜像完成后删除辅助线。

特殊对象的镜像处理

不同类型的对象在镜像时可能存在差异，需注意以下情况：

• 文字与属性块：默认情况下，文字和属性块在镜像后会保持正向显示，若需反转文字，需设置系统变量MIRRTEXT为1（值为0时保持文字正向）。
• 填充图案：填充图案的镜像效果与填充边界相关，若填充边界不对称，可能导致图案方向异常。
• 三维对象：三维实体的镜像需注意当前坐标系，建议使用“3D镜像”命令（MIRROR3D）以指定镜像平面。

镜面命令的实用技巧

1. 结合阵列使用：对于重复对称结构，可先镜像一次，再通过阵列命令生成多个副本。
2. 动态观察：镜像前可使用“动态观察”（3DORBIT）调整视角，确保镜像方向准确。
3. 图层管理：若镜像对象位于不同图层，建议在操作前锁定或冻结无关图层，避免误选。

常见问题与注意事项

1. 镜像后对象错位：通常由镜像线定义不准确导致，建议启用对象捕捉功能。
2. 填充图案异常：检查填充边界是否闭合，或尝试重新定义填充边界。

相关问答FAQs

Q1: 如何让文字在镜像后反向显示？
A1: 在CAD命令行输入MIRRTEXT，按回车键后将变量值设置为1，此时文字和属性块在镜像时会反转显示，若需恢复正向，将值设为0即可。

Q2: 镜面命令无法选择对象怎么办？
A2: 可能原因包括：对象被锁定或冻结在当前图层、对象所在图层被关闭，建议检查图层状态，或使用SELECT命令尝试选择对象，若仍无法选择,需检查对象是否被其他对象遮挡或属于块参照。
