CAD吸附命令如何精准捕捉关键点？

CAD吸附命令是计算机辅助设计（CAD）软件中用于精确绘图的重要工具，它能够帮助用户快速捕捉到图形中的特定点或几何特征，从而提高绘图的准确性和效率，在AutoCAD等主流CAD软件中，吸附命令通常以“对象捕捉”或“OSNAP”的形式存在，通过设置不同的捕捉模式，用户可以在绘制直线、圆、多段线等图形时，自动吸附到端点、中点、圆心、交点等关键位置,避免手动输入坐标可能产生的误差。

对象捕捉功能的启用方式通常有两种：一种是临时捕捉，通过单击状态栏中的“对象捕捉”按钮或按快捷键F3激活，仅在当前操作中生效；另一种是运行捕捉，通过“草图设置”对话框（输入OSNAP命令后回车）固定设置常用的捕捉模式，使其在绘图过程中持续生效，运行捕捉模式下，用户可以根据绘图需求勾选端点、中点、圆心、象限点、切点、垂足、交点、节点、插入点、最近点等多种捕捉类型，例如绘制两个圆的公切线时，可开启“切点”捕捉，在绘制直线时直接捕捉到圆的切点位置,无需计算切点坐标。

不同捕捉模式的应用场景各有侧重，端点捕捉用于捕捉直线、圆弧或多段线的起点或终点，在连接图形或修剪操作中常用；中点捕捉适用于定位线段或弧的中点，便于对称绘图；圆心捕捉可快速定位圆或圆弧的圆心，常用于绘制同心圆或环形阵列；交点捕捉则用于捕捉两条线的交点，在绘制复杂图形时能显著提升效率，需要注意的是，当多个捕捉模式同时启用时，软件会按照预设的优先级顺序进行捕捉，用户可通过“草图设置”中的“对象捕捉模式”选项卡调整捕捉顺序,或通过Tab键手动切换当前捕捉的点。

在实际操作中，合理使用对象捕捉功能可大幅减少绘图时间，在绘制机械零件图时，通过开启“端点”和“交点”捕捉，可快速完成轮廓线的连接；在建筑设计中，利用“中点”和“垂足”捕捉，能精准定位门窗的中点或墙体的垂直交点，CAD软件还提供了“极轴追踪”与“对象捕捉”的联动功能，当极轴追踪与特定角度的对象捕捉（如30°、45°）结合时，可绘制出具有精确角度的斜线,进一步扩展了吸附命令的应用范围。

过度依赖对象捕捉也可能导致操作不便，例如在绘制自由曲线时，频繁的捕捉可能会干扰鼠标移动，可通过按F3键临时关闭对象捕捉，或使用“无捕捉”模式（仅当次操作禁用）来避免干扰，对于三维建模，CAD软件还提供了“三维捕捉”功能，可捕捉三维空间中的点、边、面等特征,适用于复杂的三维图形绘制。

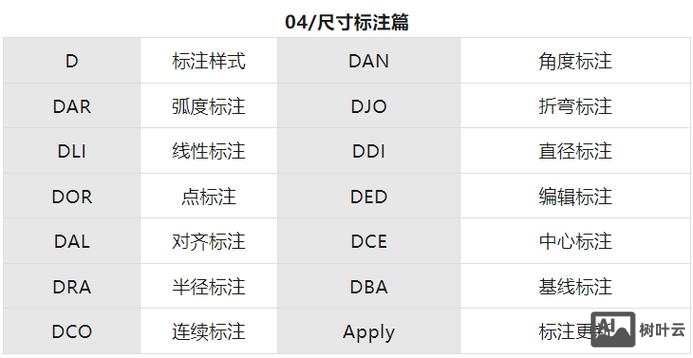

为了更好地掌握对象捕捉功能，建议用户通过实践熟悉各类捕捉模式的快捷键，端点”捕捉的快捷键为END，“中点”为MID，“圆心”为CEN，通过输入快捷键可快速启用临时捕捉，无需频繁打开对话框，定期检查“草图设置”中的捕捉选项，确保启用的模式符合当前绘图需求,避免因误选无关捕捉点导致的操作错误。

相关问答FAQs：

1. 问：为什么有时启用了对象捕捉，却无法捕捉到指定点？
   答：可能原因包括：（1）未开启“对象捕捉”功能（检查状态栏F3键是否激活）；（2）捕捉模式未勾选或优先级设置错误（通过OSNAP命令检查“草图设置”）；（3）目标点不在当前视图范围内，需缩放图形至捕捉点可见；（4）捕捉点被其他图形遮挡,可按Tab键循环切换捕捉点。

2. 问：如何设置临时捕捉与运行捕捉的区别？
   答：临时捕捉通过单击“对象捕捉”工具栏中的图标或输入快捷键（如END、MID）启用，仅对当前命令有效，执行完成后自动关闭；运行捕捉需在“草图设置”中勾选固定模式，开启后持续生效，直至手动关闭，临时捕捉适用于偶尔需要特定捕捉点的场景,而运行捕捉适合频繁使用同一捕捉模式的绘图任务。
