CAD抬高命令如何快速准确操作？

在CAD软件中,”抬高命令”通常指的是通过特定操作将对象或整体图形沿Z轴方向向上移动，从而改变其高度或位置的命令，这一功能在建筑设计、机械制图、地形建模等领域中应用广泛，例如调整建筑标高、修改零件高度、处理地形数据等，本文将详细解析CAD中抬高命令的使用方法、操作技巧、注意事项及实际应用场景，帮助用户高效掌握这一功能。

抬高命令的调用方式

在CAD中,抬高命令并非独立存在的单一指令，而是通过组合命令或编辑工具实现的，以下是几种常见的调用方式：

1. 移动命令（MOVE）+ Z轴位移：
   最基础的方法是使用MOVE命令，通过指定Z轴方向的位移距离来实现抬高，操作步骤为：

   • 执行MOVE命令（快捷键M），选择需要抬高的对象；
   • 指定基点（可任意选择或捕捉特征点）；
   • 输入位移坐标,例如@0,0,100（表示沿Z轴正方向移动100单位）。
     此方法适用于单个或多个对象的精确抬高。

2. 三维移动（3DMOVE）：
   在三维建模模式下，可通过3DMOVE命令直接沿Z轴移动对象，操作步骤：

   • 执行3DMOVE命令（快捷键3M）；
   • 选择对象后,激活坐标轴控件（默认显示X/Y/Z轴）；
   • 将光标悬停在Z轴上,待轴高亮显示时拖动或输入距离值。
     此方法直观且支持动态预览，适合复杂三维场景。

3. 拉伸命令（STRETCH）：
   若需对局部对象进行抬高，可使用STRETCH命令，将某条线段的一端沿Z轴移动：


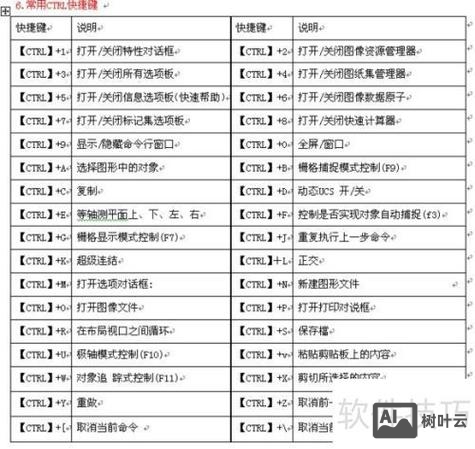

   （图片来源网络，侵删）
   • 执行STRETCH命令,通过交叉窗口选择线段端点；
   • 指定基点后,输入Z轴位移坐标。
     此方法常用于修改不规则对象的局部高度。

4. 属性编辑（CHANGE/CHPROP）：
   对于具有高度属性的图块或对象（如建筑柱子），可通过CHPROP命令直接修改Z坐标：

   • 执行CHPROP命令,选择对象；
   • 在属性选项中选择“Z坐标”，输入新值。
     此方法适用于批量修改同类型对象的标高。

抬高命令的高级技巧

1. 使用坐标输入：
   在命令行中直接输入绝对坐标（如100,0,50）或相对坐标（如@0,0,50），可精确控制抬高的距离和方向，将对象从当前Z坐标10抬升至60，可输入@0,0,50。

2. 结合对象捕捉：
   开启“对象捕捉”功能（如端点、中点、圆心），可确保抬高操作的基准点准确无误，以某条线段的端点为基点，将其抬高至另一对象的表面高度。

3. 动态输入（DYN）：
   启用动态输入后，可在光标旁的输入框中直接输入Z轴值，无需切换命令行，提升操作效率。


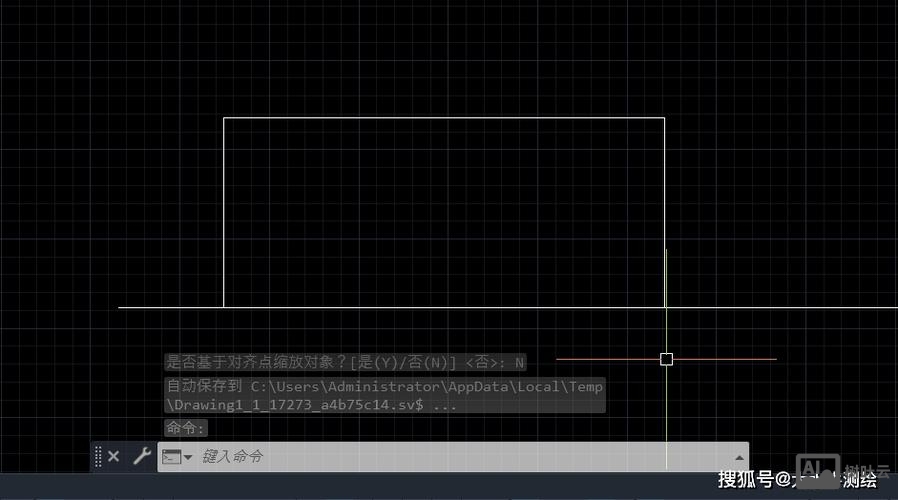

   （图片来源网络，侵删）

4. 使用脚本或LISP程序：
   对于重复性抬高操作，可编写简单脚本或AutoLISP程序实现批量处理，以下LISP代码可将选中的所有对象沿Z轴抬高50单位：

   (command "._move" pause "0,0,50")

不同场景下的应用示例

以下通过表格对比抬高命令在不同领域的应用场景及操作要点：

常见问题与解决方案

1. 问题：抬高后对象位置偏移
   原因：未正确指定基点或位移方向，导致对象在XY平面内发生移动。
   解决：

   • 重新执行命令,确保基点选择准确（如捕捉对象特征点）；
   • 输入位移坐标时明确Z轴方向（如@0,0,100），避免XY轴数值非零。

2. 问题：三维模式下无法沿Z轴移动
   原因：未切换至三维视图或坐标轴控件未激活。
   解决：

   • 通过“视图”选项卡切换至“西南等轴测”等三维视图；
   • 执行3DMOVE命令后,按住Ctrl键切换坐标轴控件，或通过“UCS”命令定义用户坐标系。

相关问答FAQs

问题1：如何快速将多个对象统一抬高至同一高度？
解答：可使用以下两种方法：

1. 方法一：选择所有对象，执行CHPROP命令，在属性选项中统一修改“Z坐标”为指定值；
2. 方法二：使用“选择类似”功能（快捷键+SELECT）快速筛选同类型对象，再通过3DMOVE沿Z轴移动至目标高度。

问题2：抬高命令是否会影响对象的关联性（如动态块属性）？
解答：一般情况下，MOVE或3DMOVE不会破坏对象的关联性，但需注意：

• 若动态块包含Z轴方向的参数（如“拉伸高度”），需通过“块编辑器”调整参数定义；
• 对于外部参照或绑定对象,建议先分解（X命令）再抬高，避免参照关系失效。
