CAD简洁命令有哪些？

在CAD操作中，简洁命令是提升绘图效率的核心，通过简短的字母组合快速执行功能，减少鼠标操作和菜单切换时间，以下从基础绘图、编辑修改、显示控制、尺寸标注、文件操作等维度，详细解析常用CAD简洁命令及其使用技巧，并辅以表格对比,帮助系统化掌握。

基础绘图命令

基础绘图命令是CAD绘图的起点，掌握这些命令能快速构建图形框架。

• L（Line）：绘制直线，输入L后，指定起点和终点，可连续绘制多条线段，输入C闭合图形或U撤销上一步。
• PL（PLine）：绘制多段线，区别于直线，多段线可设置线宽（如PL后输入W设置起点和终点宽度），且整体为一个对象，适合绘制轮廓、箭头等。
• C（Circle）：绘制圆，输入C后，指定圆心，再输入半径或直径（如D），或通过三点（3P）、两点（2P）、相切相切半径（TTR）方式绘制。
• A（Arc）：绘制圆弧，输入A后，默认通过三点（起点、圆心、终点）绘制，也可通过圆心、起点、角度（A）等11种方式，常用C（圆心）、E（终点）、A（角度）组合。
• REC（Rectangle）：绘制矩形，输入REC后，指定第一个角点和对角点，或输入D（长度）、W（宽度）精确尺寸，还可通过F（圆角）设置圆角半径。
• POL（Polygon）：绘制正多边形，输入POL后，输入边数（如6），指定中心点，选择内接（I）或外切（C）于圆，输入半径完成。
• PO（Point）：绘制点，输入PO后，指定位置插入点，可通过DDPTYPE命令设置点样式（如十字、圆点）。

编辑修改命令

编辑命令是优化图形的关键，通过移动、复制、修剪等操作完善细节。

• M（Move）：移动对象，输入M后，选择对象，指定基点和目标点，图形将跟随基点移动到新位置。
• CO/CP（Copy）：复制对象，输入CO后，选择对象，指定基点和目标点，原对象保留，可多次复制（输入M进入多重复制模式）。
• X（Explode）：分解对象，将复合对象（如多段线、块、尺寸标注）分解为单一对象（如直线、圆），便于单独编辑。
• TR（Trim）：修剪对象，输入TR后，选择剪切边界（直接回车选择所有对象），再点击需要修剪的部分，可延伸边界（按住Shift点击）。
• EX（Extend）：延伸对象，输入EX后，选择边界对象，点击需要延伸的线条，使其延伸至边界（同样支持Shift切换修剪模式）。
• O（Offset）：偏移对象，输入O后，输入偏移距离，选择对象，指定偏移方向，可生成平行曲线（如等距线、同心圆）。
• RO（Rotate）：旋转对象，输入RO后，选择对象，指定基点，输入旋转角度（如90）或拖动确定，可复制旋转（输入C）。
• S（Stretch）：拉伸对象，输入S后，使用交叉窗口选择对象，指定基点和目标点，窗口内的对象移动，与窗口相交的对象被拉伸。
• F（Fillet）：圆角处理，输入F后，输入半径（如5），选择两条直线，自动添加圆角；半径为0时，可延伸或修剪直线至相交。
• CHA（Chamfer）：倒角处理，输入CHA后，设置距离（如D输入两个边的距离），选择两条直线，生成倒角；距离为0时，修剪直线至相交。

显示控制命令

显示命令帮助调整视图，方便观察和操作复杂图形。

• Z（Zoom）：缩放视图，输入Z后，常用子命令：E（范围缩放，显示所有对象）、W（窗口缩放，框选区域放大）、P（上一个视图，返回上一步显示）、D（动态缩放，实时调整）。
• P（Pan）：平移视图，输入P后，按住鼠标左键拖动，平移视图；或使用鼠标中键直接拖动。
• V（View）：管理视图，输入V后，可命名、保存、恢复视图（如“立面图”“平面图”），方便在不同视角间切换。
• RE（Regen）：重生成视图，输入RE后，刷新图形，解决显示异常（如圆弧显示为折线）。

尺寸标注命令

尺寸标注是图形的“语言”，准确标注确保图形的可读性。

• DLI（DimLinear）：线性标注，输入DLI后，标注水平或垂直方向的尺寸，指定起点和终点，自动生成尺寸线和文字。
• DAL（DimAligned）：对齐标注，输入DAL后，标注倾斜对象的尺寸，尺寸线与对象平行，适合斜线、斜边标注。
• DRA（DimRadius）：半径标注，输入DRA后，点击圆或圆弧，标注半径，显示“R”符号（如R10）。
• DDI（DimDiameter）：直径标注，输入DDI后，点击圆或圆弧，标注直径，显示“Φ”符号（如Φ20）。
• DAN（DimAngular）：角度标注，输入DAN后，选择两条直线或三个点，标注角度，显示“°”符号（如90°）。
• DED（DimEdit）：编辑标注文字，输入DED后，可修改标注文字内容、位置（如旋转文字、调整角度）。

文件操作命令

文件操作命令管理绘图流程，确保数据安全和协作顺畅。

• NEW（New）：新建文件，输入NEW后，选择模板（如acadiso.dwt），创建新绘图文件。
• OPEN（Open）：打开文件，输入OPEN后，浏览文件路径，选择.dwg文件打开，支持同时打开多个文件。
• SAVE（Save）：保存文件，输入SAVE后，设置文件名和路径，保存当前绘图文件（覆盖原文件）。
• SAVEAS（SaveAs）：另存为，输入SAVEAS后，可更改文件名、路径或格式（如.dxf、.pdf），保留原文件。
• QSAVE（QuickSave）：快速保存，输入QSAVE后，直接保存当前文件（无需弹窗），相当于按Ctrl+S。
• EXIT/QUIT（Exit）：退出CAD，输入EXIT后，关闭当前文件，若未保存会提示是否保存。

常用命令对比与快捷技巧

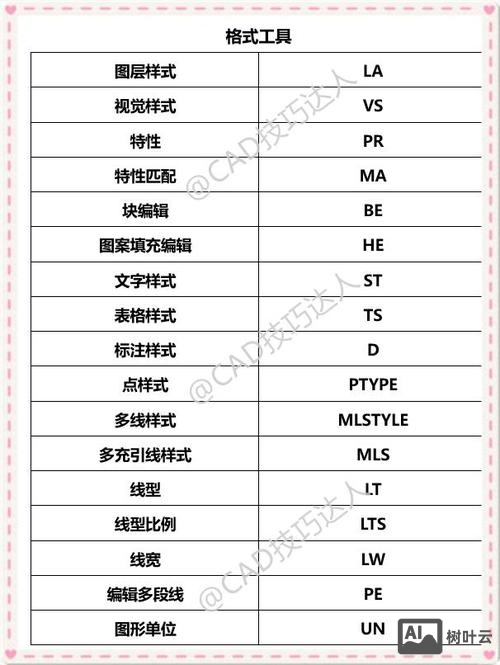

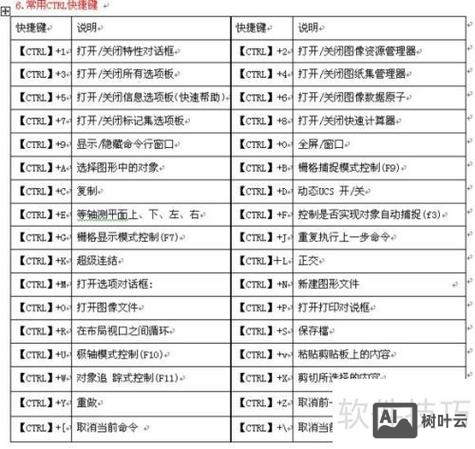

为方便记忆，将高频命令按功能分类整理如下：

相关问答FAQs

Q1：如何快速设置CAD命令的快捷键？
A1：在CAD中，可通过“CUI”命令自定义快捷键，操作步骤：输入CUI→打开“自定义用户界面”对话框→在“键盘快捷键”中选择“快捷键”→点击“新建”→输入命令（如TRIM）→设置快捷键（如TR）→应用并确定，注意避免与系统默认快捷键冲突，建议使用简洁、易记的组合。

Q2：为什么输入命令后CAD无反应或提示“未知命令”？
A2：可能原因及解决方法：①命令输入错误，检查拼写（如“TRIM”不可简写为“TRM”）；②当前工作空间未加载命令，切换到“AutoCAD经典”或“二维草图与注释”工作空间；③系统变量被修改，输入COMMANDLINE或CMDDIA检查是否为1（命令行开启状态）；④文件损坏，尝试新建文件，通过“选项→系统→重置”恢复默认设置。
