3dmax抽壳命令在哪个位置？

在3ds Max中，抽壳命令是一个非常实用的建模工具，它能够为三维对象添加厚度，将封闭的几何体转换为中空结构，常用于制作容器、建筑墙体、产品外壳等模型，对于新手用户来说，找到并正确使用抽壳命令可能需要一些指导，下面将详细介绍3ds Max中抽壳命令的位置、使用方法及相关注意事项。

抽壳命令的位置与入口

3ds Max中的抽壳命令主要位于两个核心模块中：修改器列表和石墨建模工具（Graphite Modeling Tools）,具体路径如下：

通过修改器列表添加

这是最常用的方式，适用于所有类型的几何体对象,操作步骤如下：

• 步骤1：在场景中选择需要添加抽壳效果的对象（如立方体、球体或可编辑多边形）。
• 步骤2：进入“修改”面板（快捷键为“Ctrl+X”或点击右侧命令面板中的“修改”图标）。

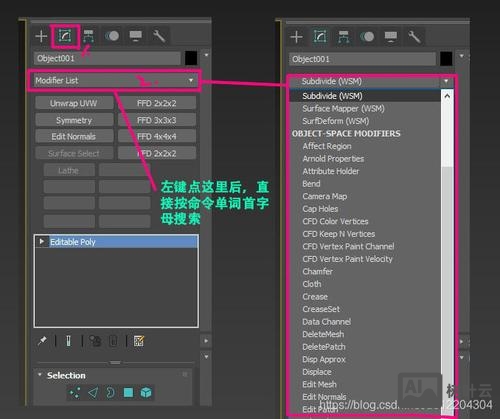

• 步骤3：在修改器列表中，找到“壳”（Shell）修改器，修改器列表通常位于修改面板的顶部，可通过下拉菜单浏览或直接输入“壳”进行搜索。
• 步骤4：点击“壳”修改器,将其添加到对象的修改器堆栈中。

通过石墨建模工具快速添加

对于习惯使用高级建模工具的用户,石墨建模工具提供了更便捷的入口：

• 步骤1：确保对象处于“可编辑多边形”状态（右键单击对象，选择“转换为可编辑多边形”）。
• 步骤2：在顶部工具栏中，切换到“石墨建模工具”选项卡（如果未显示，可通过“自定义>显示UI>石墨建模工具”启用）。
• 步骤3：在“建模”选项卡下的“编辑”面板中，找到“壳”按钮（图标通常显示为一个带厚度的立方体）,点击即可直接为对象添加抽壳效果。

抽壳参数详解

添加“壳”修改器后，在修改面板中会显示其参数卷展栏,主要包括以下选项：

参数设置示例：

• 制作一个中空的立方体：选择立方体，添加“壳”修改器，设置“内部量”为-10，“开端”勾选,分段数为1。
• 制作带厚度的球体：选择球体，添加“壳”修改器，设置“外部量”为5，取消“开端”,分段数设为3以获得更平滑的曲面。

使用注意事项

1. 对象类型限制：抽壳命令主要适用于可转换为多边形的对象（如标准基本体、扩展基本体、布尔对象等），对于 Nurbs 曲面或粒子流对象,需先转换为可编辑多边形。
2. 修改器堆栈顺序：抽壳修改器的位置会影响最终效果，通常建议在完成基础建模后添加抽壳，或在其他修改器（如弯曲、扭曲）之后应用,以避免意外变形。
3. 法线方向问题：如果抽壳后模型表面显示异常（如内部可见），需检查对象的法线方向，可通过“法线”修改器翻转法线，或在可编辑多边形状态下使用“翻转”命令。
4. 分段数优化：高分段数虽能提升平滑度，但会增加渲染和计算负担，应根据项目需求合理设置，必要时可通过“涡轮平滑”修改器进一步优化细节。

常见应用场景

1. 建筑建模：快速生成墙体、楼板等中空结构，通过调整“内部量/外部量”控制墙体厚度。
2. 产品设计：制作外壳类模型（如手机、家电），结合“材质ID”为内外表面赋予不同材质。
3. 游戏资产：创建低多边形容器或道具,通过分段数平衡模型精度与性能。

相关问答FAQs

问题1：抽壳后模型出现破面或穿孔，如何解决？
解答：通常是由于原始模型存在非流形几何（如未焊接的顶点、重叠的面）或法线错误，解决方法：① 在添加抽壳前，通过“可编辑多边形”状态的“焊接”功能合并顶点；② 检查并修复模型的重叠面；③ 使用“网格检查”工具（“工具>网格检查”）诊断问题；④ 若法线错误，添加“法线”修改器并勾选“翻转法线”。

问题2：如何为抽壳模型的内外表面赋予不同材质？
解答：利用抽壳修改器的“材质ID”功能：① 添加“壳”修改器后，设置“材质ID”为1（默认为0）；② 在“多边形”子对象层级，选择内表面，将“材质ID”设置为2；③ 打开“材质编辑器”，创建两个子材质ID（ID1和ID2），分别赋予不同材质；④ 在材质编辑器中，使用“多维/子对象”材质类型,将两个子材质拖入对应ID槽位即可。
