Maya建模常用命令有哪些？

在Maya建模流程中,掌握常用命令是提升效率与精度的关键，无论是硬表面建模、角色建模还是场景搭建，核心命令始终贯穿始终，以下从基础操作到进阶技巧，系统梳理Maya建模高频命令及其应用场景。

基础几何体与编辑命令

建模初期常通过基础几何体构建雏形,Cube（立方体）、Sphere（球体）、Cylinder（圆柱体）等 Primitive 几何体是起点，通过 Create > Polygon Primitives 菜单可快速创建，配合 Input 通道调整细分段数（如立方体的 Width/Height/Depth Divisions），为后续布线优化奠定基础，编辑几何体时，Modify > Center Pivot（轴心点居中）是避免变换错位的必备操作，而 Edit > Delete by Type > History（删除历史）可清理冗余计算，提升模型响应速度。

顶点、边、面级别编辑

多边形建模的核心是子级别编辑,快捷键 F9/F10/F11 分别对应顶点、边、面级别，在顶点模式下，Merge Vertex（合并顶点，快捷键 M）用于焊接点，Target Weld Vertex（目标焊接）可实现精确对齐；边模式下，Loop Selection（环形选择，快捷键 Alt+右键拖拽）和 Ring Selection（循环选择）是快速选中连续边组的利器，配合 Edit Edges > Insert Edge Loop Tool（插入循环边，快捷键 Insert）可增加布线密度，Slide Edge Tool（滑动边）则能调整边位置而不影响模型结构，面模式下，Extrude（挤出，快捷键 Ctrl+E）是最常用的命令，通过 Edit Faces > Extrude 可沿法线或自定义方向拉伸面，生成如机械零件、肌肉结构等细节；Bevel（倒角，快捷键 Ctrl+B）用于为硬边添加圆角，通过调整 Fraction（倒角比例）和 Segments（分段数）控制平滑度。

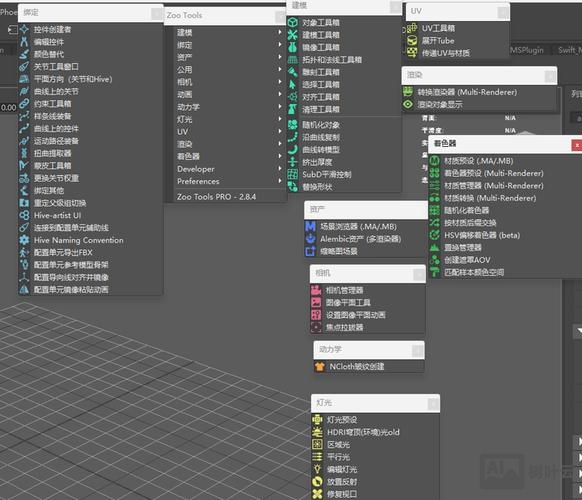

建模辅助工具

为提升精度与效率,Maya提供多种辅助工具。Grid（网格）和 Display > Heads Up Display（HUD）可实时显示坐标与尺寸，Snap to Grid（网格吸附，快捷键 X）、Snap to Curve（曲线吸附）则确保模型对齐，对称建模时，Mesh > Mirror Geometry（镜像几何体）通过指定镜像平面（如YZ轴）快速生成对称模型，并自动焊接接缝，极大节省时间，对于复杂曲面，Create > EP Curve/CV Curve 绘制曲线后，通过 Surfaces > Revolve（旋转成面）或 Extrude（挤出成面）可生成基础曲面，再通过 Edit NURBS > Attach Surfaces（合并曲面）或 Surface Fillet（曲面倒角）进行细化。

细分建模与优化工具

高精度模型常采用细分建模,Mesh > Smooth（平滑，快捷键 Ctrl+M）通过迭代算法增加细分，配合 Input Mesh > Subdivision Surface Type（细分类型，如Catmull-Clark）控制平滑效果，为避免模型出现破面或扭曲，Mesh > Cleanup（清理工具）可自动修复法线、非流形几何等问题；Mesh > Reduce（减面）在保持轮廓前提下减少面数，提升渲染效率；Mesh > Quadrangulate（四边化）和 Triangulate（三角化）则分别用于统一四边面和三角面，满足不同引擎或渲染器需求。

硬表面建模进阶命令

硬表面建模依赖结构线与细节切割。Edit Mesh > Cut Tool（切割工具，快捷键 Ctrl+Shift+R）可自由切割边线，配合 Multi-Cut Tool（多重切割，快捷键 Ctrl+Shift+M）通过拖拽生成多条平行边，快速添加分段，布尔运算（Mesh > Booleans > Union/Intersection/Subtract）虽能快速合并或剪切模型，但易产生破面，需结合 Cleanup 使用，对于机械结构，Edit Mesh > Bridge（桥接）可连接两个独立边界，通过设置 Divisions（分段数）和 Tension（张力）控制过渡平滑度。

角色建模常用命令

角色建模强调布线合理性。Edit Mesh > Add Divisions（添加细分）在平滑前增加线密度，确保曲面平滑；Sculpt Geometry Tool（雕刻工具，快捷键 Ctrl+Shift+Y）支持ZBrush式雕刻，通过笔刷强度 Max Radius 和 Flood 全局调整塑造细节，拓扑重建时，Mesh > Retopologize（重新拓扑）通过自动或手动方式生成干净的四边面布线，配合 Live Surface（实时表面）吸附功能可在原模型上精准布线。

材质与UV关联命令

模型完成后需展开UV以确保纹理正确显示。Window > UV Editor 打开UV编辑器，使用 Map > Automatic Mapping（自动映射）快速展开模型，再通过 Cut UV Tool（切割UV）、Sew UV Tool（缝合UV）调整接缝。Create > UV Sets 创建UV集，支持多套纹理叠加；Normalize UV（标准化UV）可统一UV缩放比例，避免拉伸。

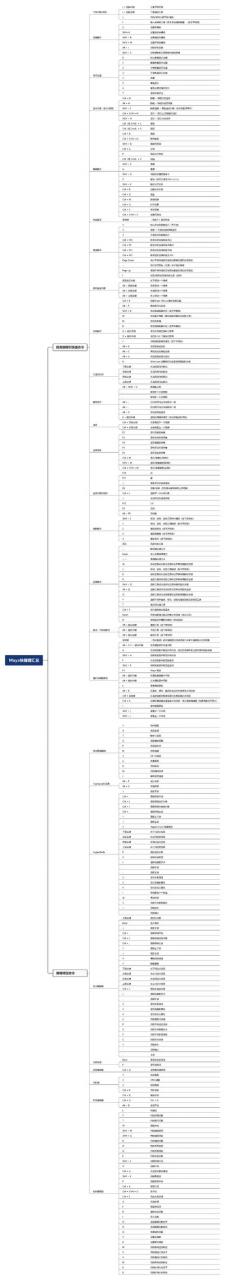

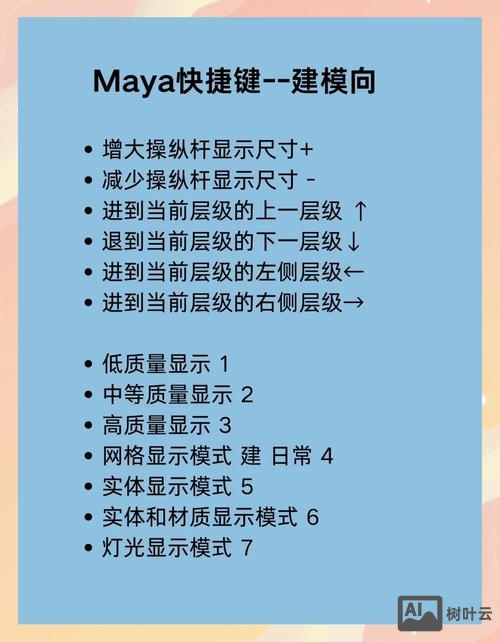

表格总结核心命令及快捷键

相关问答FAQs

Q1：Maya中如何解决布尔运算后模型出现的破面问题？
A：布尔运算易因模型交叉或公差问题导致破面，解决方法：1）使用 Mesh > Cleanup > Options，勾选 Non-manifold Geometry 和 Holes，自动修复非流形几何和破洞；2）手动检查 UV Editor 中未缝合的边界，通过 Edit Mesh > Fill Hole 填充；3）若问题严重，可尝试 Mesh > Combine 合并模型后，使用 Mesh > Rebuild Geometry 重建拓扑。

Q2：角色建模时如何优化布线以避免动画变形异常？
A：角色布线需遵循“环线跟随肌肉走向，放射线分布于关节处”原则，优化技巧：1）关节处使用 Insert Edge Loop Tool 添加环形边，确保关节旋转时布线均匀拉伸；2）避免三角面和五边面，通过 Quadrangulate 转换为四边面；3）肌肉凸起区域使用 Multi-Cut Tool 增加放射线，配合 Sculpt Geometry Tool 调整细节；4）动画测试时，观察 Deform > Create Blend Shape 变形状态，对拉伸异常区域添加 Edge Flow（边流）优化布线密度。
