CAD三维着色命令如何高效使用？

在CAD软件中,三维着色命令是提升模型视觉效果、直观展示设计成果的重要工具，通过对模型赋予颜色、材质、光照等属性，使原本线框结构的立体模型更接近真实物体的外观表现，以下是关于CAD三维着色命令的详细说明，涵盖核心命令、操作步骤、参数设置及应用场景等内容。

核心三维着色命令及功能

CAD软件中常用的三维着色命令主要集中在“视图”选项卡或“渲染”模块中，不同版本（如AutoCAD、SolidWorks、UG等）命令名称略有差异，但核心功能相似，以AutoCAD为例，主要着色命令包括：

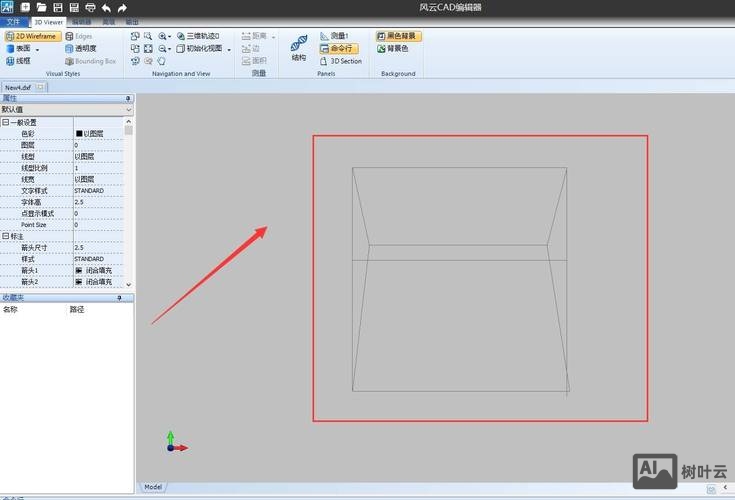

1. 视觉样式管理器
   通过输入命令VSMODELES或点击“视图”选项卡中的“视觉样式”下拉菜单，可打开视觉样式管理器，该管理器提供10种预设视觉样式，包括二维线框、三维线框、三维隐藏、真实、概念等，每种样式对应不同的着色效果。“真实”样式会显示材质和光照，而“概念”样式则以着色面和简洁线条突出模型结构。

2. 着色面命令
   在三维模型编辑中，可通过SOLIDEDIT命令进入“面”子菜单，选择“着色”选项对特定表面赋予颜色，操作时需先选中目标面，系统弹出“选择颜色”对话框，支持真彩色、配色系统等颜色模式，实现局部精细化着色。

3. 材质与贴图
   使用MATERIALS命令打开材质浏览器，可创建或应用材质库中的材质（如金属、木材、塑料等），并通过“材质编辑器”调整反光度、透明度、自发光等参数，贴图功能（MAPPING）则允许将纹理图像映射到模型表面，增强真实感。


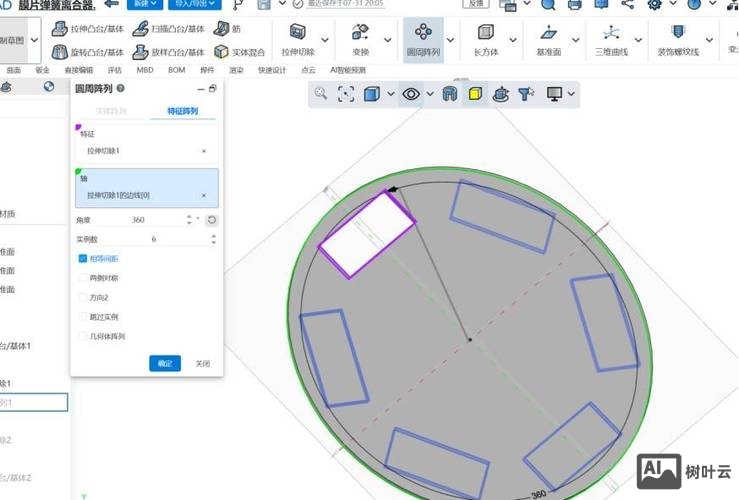

   （图片来源网络，侵删）

4. 渲染命令
   高级着色可通过渲染实现，常用命令包括RENDER（基础渲染）、RENDERENVIRONMENT（渲染环境设置，如背景、雾效）和LIGHTS（光照设置，包括点光源、平行光、聚光灯等），渲染过程中可输出高分辨率图像，适用于效果图制作。

操作步骤与参数设置

以AutoCAD为例,三维着色的基本操作流程如下：

1. 模型准备：确保模型为三维实体或曲面，通过VIEW命令切换到“西南等轴测”等三维视图。
2. 应用视觉样式：在“视觉样式”下拉菜单中选择“真实”或“概念”，快速查看初步着色效果。
3. 赋予材质：执行MATERIALS命令，加载材质库中的“不锈钢”材质，将其拖拽至模型表面，通过“材质编辑器”调整“光泽度”为50，增强金属质感。
4. 设置光照：输入LIGHTS命令，添加“平行光”，调整光线角度和强度，在模型表面产生高光和阴影效果。
5. 渲染输出：执行RENDER命令，在渲染窗口中设置输出尺寸为1920×1080，点击“渲染”生成最终图像。

参数设置中,关键项包括：

• 材质属性：反光度（控制高光范围）、折射率（透明材质效果）、凹凸贴图（模拟表面纹理）。
• 光照类型：环境光（整体亮度）、定向光（模拟太阳光）、点光源（局部照明）。
• 渲染预设：草稿（快速预览）、低（平衡质量与速度）、中/高（高质量输出）。

应用场景与注意事项

三维着色广泛应用于机械设计（展示零件材质与装配关系）、建筑设计（室内外效果图）、工业设计（产品外观模拟）等领域，注意事项包括：

1. 模型需为闭合实体,避免着色时出现漏面现象；
2. 复杂材质和大量光源可能降低渲染速度,建议在独立显卡和高性能计算机上操作；
3. 着色效果受显示器色彩设置影响,输出前需校准屏幕色彩。

相关问答FAQs

问：为什么我的CAD模型在应用“真实”视觉样式后，仍然显示为灰色？
答：这种情况通常是由于未赋予材质或材质未正确应用，请检查“材质浏览器”中是否为模型指定了材质，且材质的“随对象”选项是否开启，若已指定材质但仍显示灰色，可尝试执行REGEN命令刷新视图，或检查模型是否位于图层被冻结。

问：如何将着色后的三维模型导出为高质量图片？
答：在CAD中，可通过两种方式实现：一是使用RENDER命令渲染后，在渲染窗口中点击“保存”选择JPEG或PNG格式；二是执行EXPORT命令，选择“位图 (.bmp)”或“JPEG (.jpg)”格式，在弹出的对话框中设置分辨率（如300 DPI），确保图像清晰度。
