CAD旋转坐标系命令怎么用？

在CAD设计过程中,旋转坐标系是调整绘图视角、简化复杂结构建模的重要操作，通过旋转用户坐标系（UCS），可以重新定义XY平面的方向，使得在倾斜面或非标准角度上的绘图更加便捷，以下将详细解析CAD旋转坐标系命令的使用方法、应用场景及相关技巧。

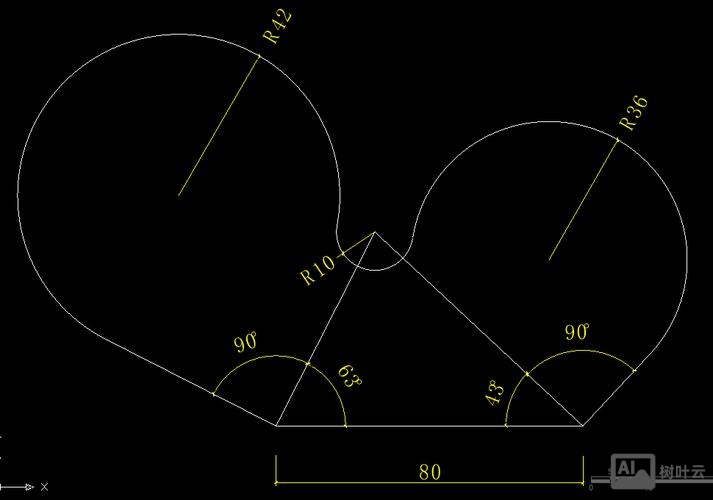

旋转坐标系命令的核心功能

旋转坐标系命令主要用于改变当前UCS的方向,而不移动坐标系的原点，用户可以通过指定旋转角度、选择对齐对象或定义新轴向等方式，实现坐标系的灵活调整，该命令在AutoCAD、中望CAD等主流CAD软件中均支持，通常通过“UCS”命令或其子选项实现。

命令调用方式

旋转坐标系命令的调用方法多样,用户可根据操作习惯选择：

1. 命令行输入：直接输入“UCS”并按Enter键，然后根据提示选择旋转选项（如“X”“Y”“Z”或“对象”等）。
2. 菜单栏操作：在“工具”菜单中选择“新建UCS”→“旋转”或相关子选项。
3. 工具栏按钮：在UCS工具栏中点击“旋转”图标（需先启用UCS工具栏）。
4. 快捷键：部分CAD软件支持自定义快捷键，例如将“UCS旋转”绑定到特定组合键。

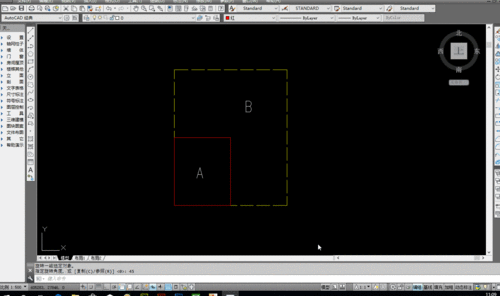

旋转坐标系的操作步骤

以AutoCAD为例,旋转坐标系的典型操作流程如下：

基于坐标轴的旋转

• 步骤1：输入“UCS”命令，按Enter键。
• 步骤2：输入“X”“Y”或“Z”指定旋转轴（例如输入“X”表示绕X轴旋转）。
• 步骤3：输入旋转角度（如90），按Enter键完成旋转。
• 示例：若需将坐标系绕X轴旋转90度，使XY平面变为垂直于原始XY平面的新平面，输入“UCS”→“X”→“90”即可。

基于对象的旋转

• 步骤1：输入“UCS”命令，选择“对象（OB）”选项。
• 步骤2：选择绘图中的对象（如直线、圆弧、多段线等）。
• 步骤3：系统自动将UCS与选定对象对齐（例如选择直线后，UCS的X轴将与直线方向一致）。

基于视图的旋转

• 步骤1：输入“UCS”命令，选择“视图（V）”选项。
• 步骤2：系统将当前UCS的XY平面与屏幕视图平行，常用于将坐标系快速调整到当前观察方向。

基于Z轴的旋转

• 步骤1：输入“UCS”命令，选择“Z轴（ZA）”选项。
• 步骤2：指定新原点和Z轴正方向上的点，系统将根据这两个点重新定义坐标系。

旋转坐标系的应用场景

旋转坐标系在复杂建模中具有广泛用途,以下为典型应用场景：

注意事项与技巧

1. 保存与恢复UCS：旋转坐标系后，可通过“UCS”→“保存（S）”选项命名并存储当前UCS，后续可通过“恢复（R）”选项快速调用。
2. 正交模式切换：旋转坐标系后，建议检查正交模式（F8）是否仍适用，必要时切换为极轴追踪。
3. 动态输入影响：启用动态输入（F12）时，坐标显示会随UCS旋转而更新，需注意输入值的参考系。
4. 视图同步：旋转UCS后，可通过“PLAN”命令将视图快速调整到新UCS的XY平面视角。
5. 多坐标系管理：复杂模型中可创建多个UCS，通过“UCS图标”控制显示或隐藏当前坐标系。

常见问题与解决方案

• 问题1：旋转坐标系后，无法捕捉到原始坐标系的点。
  解决：使用“UCS”→“世界（W）”选项恢复到世界坐标系（WCS），或通过“前一个（P）”选项退回上一UCS状态。

• 问题2：旋转后的坐标系导致尺寸标注方向混乱。
  解决：在标注前，通过“UCS”→“世界（W）”恢复到WCS，或使用“对齐标注”（DIMALIGNED）命令适应倾斜方向。

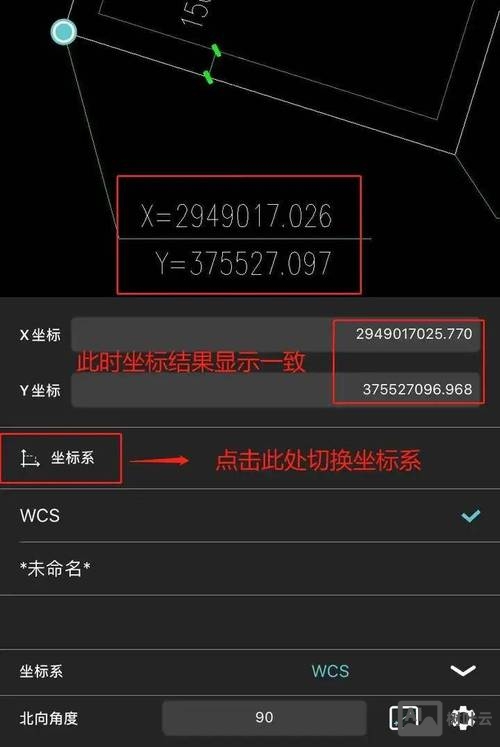

相关问答FAQs

问题1：旋转坐标系后，如何快速恢复到默认的世界坐标系？
解答：可通过以下三种方式恢复：

1. 输入“UCS”命令，选择“世界（W）”选项；
2. 在UCS控制栏中直接点击“世界坐标系”图标；
3. 输入“UCS”并按两次Enter键（默认选项为“世界”），恢复后，坐标系将回到初始的X轴水平、Y轴垂直、Z轴垂直于屏幕的标准状态。

问题2：能否将旋转后的坐标系保存为自定义坐标系以便后续使用？
解答：可以，操作步骤如下：

1. 完成坐标系旋转后,输入“UCS”命令；
2. 选择“保存（S）”选项；
3. 输入自定义名称（如“斜面坐标系”），按Enter键保存；
4. 后续需使用时,输入“UCS”→“恢复（R）”，输入保存的名称即可快速调用，通过“UCS管理器”（命令“DDUCS”）可查看、重命名或删除已保存的坐标系。
