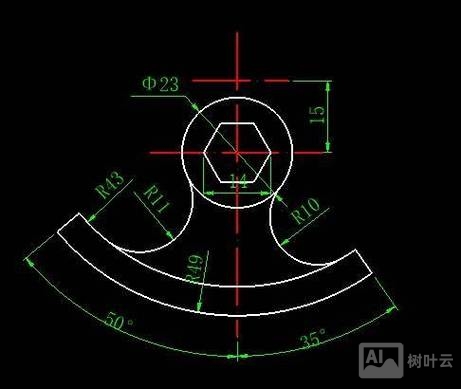

在CAD软件中,三维剪切命令（通常指“SLICE”命令）是用于将三维实体对象切割成两部分的重要工具，类似于在实体上创建一个剖切平面，移除不需要的部分，从而得到新的三维结构，该命令在机械设计、建筑建模、工业制造等领域中应用广泛，能够帮助设计师快速完成复杂模型的编辑和优化，以下将详细介绍三维剪切命令的使用方法、操作步骤、参数设置及注意事项。
三维剪切命令的基本概念与调用方式
三维剪切命令的核心功能是通过一个剖切平面将三维实体分割,用户可以选择保留剖切平面一侧的实体，或同时保留两侧，剖切平面的定义方式灵活，包括三点、曲面、圆、椭圆、二维样条曲线等，能够适应不同的切割需求。
调用该命令的主要方式有三种：
- 功能区操作：在“三维建模”选项卡下的“布尔运算”面板中，点击“剖切”按钮（图标通常为一个倾斜的平面和切割线）。
- 命令行输入：直接在命令行中输入“SLICE”或简化命令“SL”，按回车键确认。
- 菜单栏操作：依次点击“修改”→“三维操作”→“剖切”。
三维剪切命令的操作步骤
以将一个长方体实体进行切割为例,详细说明操作流程：
选择要剖切的对象
执行命令后,命令行提示：“选择要剖切的对象：”，此时需用鼠标点击需要切割的三维实体（如长方体），可同时选择多个实体，按回车键结束选择。
定义剖切平面
命令行继续提示：“指定剖切平面 的起点或 [平面对象(O)/曲面(S)/Z轴(Z)/视图(V)/XY/YZ/ZX/三点(3)] <三点>：”，这是剖切命令的关键步骤，系统提供了多种定义剖切平面的方式，常用选项如下：
- 三点（默认）：通过指定三个点确定剖切平面，第一点和第二点定义剖切平面的基准线，第三点确定剖切方向。
- 平面对象（O）：选择已有的二维对象（如圆、椭圆、多段线等）作为剖切平面，剖切平面会与所选对象所在的平面重合。
- 曲面（S）：以曲面作为剖切边界，剖切平面会与曲面相切。
- Z轴（Z）：通过指定剖切平面的法线方向（即Z轴方向）和剖切平面上的一个点来确定剖切平面。
- 视图（V）：剖切平面与当前视图平面平行，通过指定一点确定剖切平面的位置。
- XY/YZ/ZX：剖切平面与当前坐标系的XY、YZ或ZX平面平行，需指定平面上的一个点。
指定要保留的部分
定义剖切平面后,命令行提示：“在所需的侧面上指定点或 [保留两个侧面(B)] <保留两个侧面>：”，此时需用鼠标点击剖切平面的一侧，该侧实体将被保留，另一侧被删除；若输入“B”，则保留剖切平面两侧的实体，实体被分割为两个独立的部分。
三维剪切命令的参数设置与技巧
剖切平面的精度
通过三点定义剖切平面时,三个点的选择需尽量准确，避免因点偏差导致切割位置错误，若需精确控制，可结合对象捕捉功能（如中点、端点、圆心等）选择点。
复杂实体的切割
对于复杂的三维实体（如带有孔洞或凹槽的模型），建议先使用“并集”或“差集”命令进行布尔运算，简化模型后再进行切割，以提高操作效率。
与其他命令的配合
- 切割后编辑：切割得到的实体可进一步使用“拉伸”“旋转”“倒角”等命令进行细节编辑。
- 剖切面隐藏：若需隐藏剖切平面，可通过“图层特性管理器”将剖切平面所在的图层设为“不可见”。
常见问题与注意事项
- 剖切后实体消失：可能是剖切平面未正确通过实体，或保留部分的选择点有误，建议重新检查剖切平面的定义位置，确保其与实体相交。
- 无法选择剖切对象：确保所选对象为三维实体（而非曲面或线框），可通过“特性”面板检查对象的类型。
相关问答FAQs
问题1：三维剪切命令与“剖切面”命令有何区别？
解答：“SLICE”命令（三维剪切）是通过平面切割实体并移除部分体积，直接生成新的实体；而“SECTION”命令（剖切面）是在实体位置创建一个截面（二维或三维面），不改变实体本身，仅用于观察内部结构。“SLICE”是“切割并删除”，而“SECTION”是“生成截面”。
问题2：如何使用自定义二维图形作为剖切平面？
解答：在定义剖切平面时，选择“平面对象（O）”选项，然后选择已绘制的二维图形（如闭合多段线、圆、椭圆等），需注意，二维图形必须位于同一平面内，且不能为自相交的多段线，否则无法作为剖切平面。
