CAD快捷键命令如何快速打印？

在CAD设计中，打印输出是完成工作的重要环节，而熟练掌握快捷键命令能大幅提升打印操作的效率，本文将详细解析CAD中与打印相关的快捷键命令、操作流程及实用技巧,帮助用户快速掌握打印技能。

在CAD中，最核心的打印快捷键是“PLOT”，按下“Ctrl+P”组合键或直接在命令行输入“PLOT”后回车，即可打开“打印-模型”对话框，这是所有打印设置的基础窗口，包含了打印设备、图纸尺寸、打印区域、打印比例等关键选项，对于习惯使用键盘操作的用户，命令行输入无疑是最高效的方式，尤其在需要频繁调整打印参数时,能减少鼠标切换的操作步骤。

打开打印对话框后，首先需要选择打印设备，在“打印机/绘图仪”选项组中，下拉列表会显示系统中已安装的打印机或绘图仪，包括虚拟打印机如“DWG To PDF.pc3”用于生成PDF文件，如果需要添加新的打印设备，可通过“添加”按钮进入向导进行配置，对于专业打印，建议提前在系统中配置好绘图仪型号，并确保驱动程序正确安装,否则可能导致打印尺寸或颜色偏差。

图纸尺寸的设置直接影响输出效果，在“图纸尺寸”下拉列表中，需根据实际需求选择合适的纸张规格，如“A3”“A4”或自定义尺寸，需要注意的是，图纸尺寸的选择需与打印设备匹配，某些小型打印机可能不支持大尺寸图纸输出，CAD中的“打印区域”设置是控制输出范围的关键，通常有“窗口”“显示”“图形界限”和“范围”四种选项，窗口”选项最为常用，允许用户通过鼠标框选需要打印的图形区域，框选后可点击“窗口”按钮返回对话框确认范围，对于复杂图纸，建议先使用“ZOOM”命令调整视图,确保框选区域准确无误。

打印比例的设置需根据图纸类型灵活调整，在“打印比例”选项组中，“布满图纸”选项会自动缩放图形以适应选定纸张，适合快速预览效果；而“自定义”比例则允许用户精确输入比例值，如“1:100”“1:50”等，确保图纸尺寸符合规范，对于建筑或机械图纸，比例的准确性至关重要，需结合“打印样式表”进一步调整线条粗细和颜色，打印样式表（CTB或STB文件）用于控制不同图层的打印特性，例如将颜色为红色的图层设置为粗实线，颜色为蓝色的图层设置为虚线，在“打印样式表”下拉列表中选择合适的样式后，可点击“编辑”按钮进行参数调整,确保输出效果符合设计标准。

页面设置是提升打印效率的重要功能，在“打印-模型”对话框中，点击“页面设置”选项组的“添加”按钮，可将当前设置保存为命名页面设置，下次打印时直接调用即可，避免重复配置，对于批量打印多张图纸，可使用“模型”选项卡下的“发布”功能（快捷键“PUBLISH”），通过创建图纸列表并批量应用页面设置，实现高效输出，CAD还支持“打印到文件”功能，在“打印机/绘图仪”选项组中勾选“打印到文件”复选框，可将图纸输出为.plt文件,便于直接发送至绘图仪进行打印。

在打印过程中，预览功能是检查输出效果的必要步骤，在“打印-模型”对话框中点击“预览”按钮（快捷键“PREVIEW”），可进入全屏预览模式，查看图纸的完整布局、比例和细节，若发现布局问题，可按“ESC”键返回对话框调整参数，预览时需特别注意图形是否完整、比例是否合理、文字是否清晰，避免因设置错误导致打印浪费，对于大型图纸，建议使用“局部预览”功能快速检查范围设置,节省预览时间。

除基础打印命令外，CAD还提供了一些高级打印技巧，通过“布局”选项卡（快捷键“LAYOUT”）可以创建多个打印视口，实现同一图纸不同比例或不同视图的输出，在布局空间中，使用“MVSETUP”命令可快速设置视口比例和对齐方式，适合复杂施工图或装配图的打印，对于需要彩色输出的图纸，可在“打印选项”中勾选“打印对象线宽”复选框，确保线条粗细与设计一致；若需黑白打印，则可选择“monochrome.ctb”打印样式表,将所有颜色转换为黑白。

在实际操作中，用户可能会遇到打印偏移、旋转或分辨率等问题，针对打印偏移，可在“打印偏移”选项组中调整X、Y轴的偏移量，确保图形居中显示；若图纸方向与纸张方向不符，可在“图形方向”选项组中选择“纵向”或“横向”，并勾选“反向打印”选项调整打印方向，对于高精度打印需求，需在“打印机/绘图仪”属性中设置分辨率，通常300 DPI以上可满足工程图纸要求,但需注意高分辨率会延长打印时间。

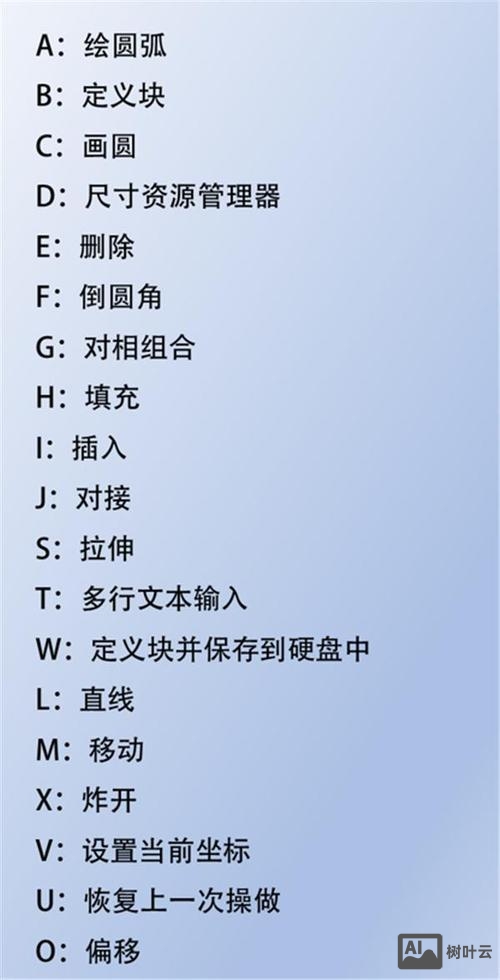

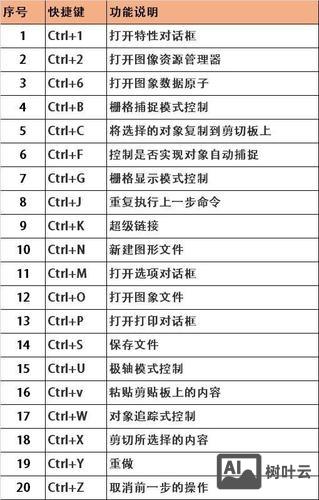

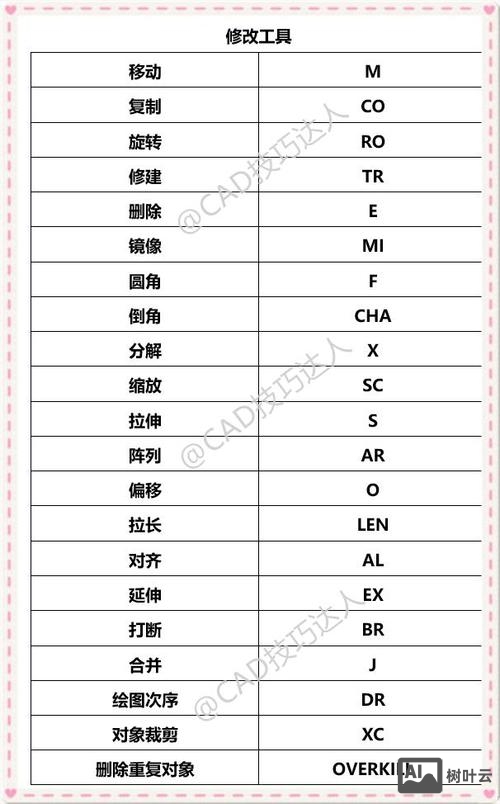

以下是CAD打印快捷键命令的总结表格：

针对用户常见问题,以下是两个FAQs及解答：

Q1: 为什么打印时图纸比例与设置不符？
A1: 比例异常通常由两个原因导致：一是未正确设置打印比例，建议在“打印比例”选项组中取消“布满图纸”并手动输入比例值；二是打印样式表未启用，需检查“打印样式表”是否选择了正确的CTB或STB文件，并确保“打印对象线宽”复选框已勾选。

Q2: 如何批量打印多张CAD图纸？
A2: 使用“PUBLISH”命令（输入“PUBLISH”后回车），在“发布”对话框中点击“添加图纸”按钮，选择需要批量打印的DWG文件，然后右键选择“应用页面设置”，选择已配置好的打印样式，最后点击“发布”即可开始批量打印,此方法支持将多张图纸输出为单个PDF文件或发送至绘图仪。

通过掌握上述快捷键命令和设置技巧，用户可以高效完成CAD图纸的打印输出，确保打印结果符合设计要求,同时提升工作效率。
