CAD修剪命令快捷键是什么？

在CAD软件操作中,修剪命令（TRIM）是最基础且高频使用的工具之一，它能够通过选定的剪切边界精确裁剪多余的对象，实现图形的精准编辑，掌握其快捷键及操作逻辑，能显著提升绘图效率，本文将详细解析CAD修剪命令的快捷键用法、操作步骤、实用技巧及注意事项，帮助用户从基础到进阶全面掌握该功能。

修剪命令快捷键基础

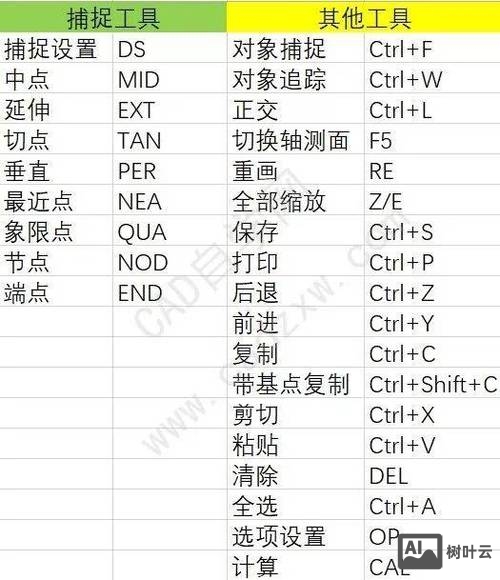

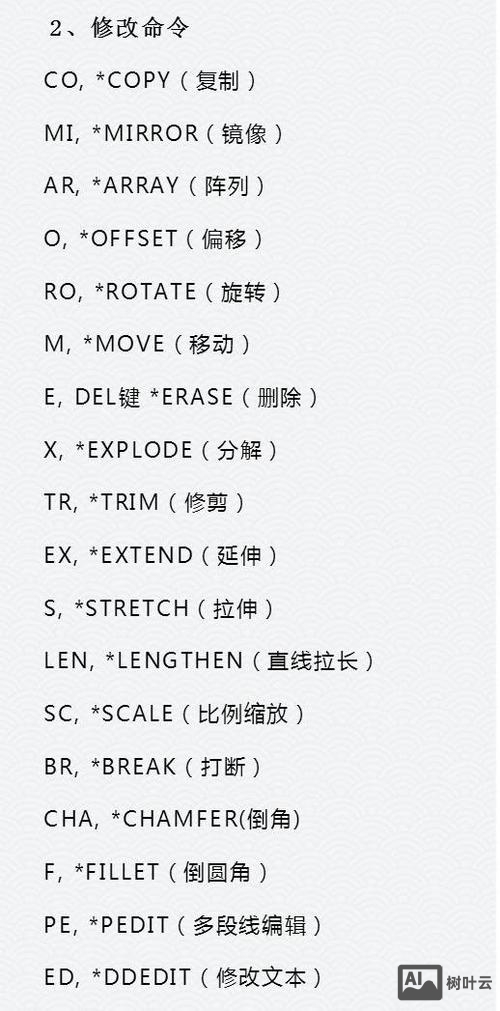

在主流CAD软件（如AutoCAD、浩辰CAD等）中，修剪命令的默认快捷键为 TR（不区分大小写），用户可通过以下方式调用：

1. 命令行输入：在CAD界面底部的命令行中直接输入 TR，按回车键确认；
2. 功能区调用：在“常用”选项卡的“修改”面板中找到“修剪”按钮（图标为一把剪刀）；
3. 快捷菜单：在绘图区右键单击，选择“修剪”选项（需启用右键快捷键设置）。

调用命令后,命令行会提示“选择对象或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，此时需先选择剪切边界，再选择要修剪的对象。

修剪命令的详细操作步骤

基本修剪流程

以修剪两条相交直线中的多余部分为例：

• 步骤1：输入 TR 并回车，启动修剪命令；
• 步骤2：命令行提示“选择对象或 <全部选择>”，此时需选择作为剪切边界的对象（例如选择其中一条直线），按回车键确认；
• 步骤3：命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象”，点击需要删除的直线部分（即另一条直线的多余段），被点击的部分会被自动裁剪；
• 步骤4：继续选择其他需修剪的对象，或按回车键结束命令。

注意：若未选择剪切边界直接回车，系统会自动选择所有对象作为边界（“全部选择”模式），适用于边界明确的全局修剪场景。

选项参数详解

修剪命令的选项参数可扩展其功能,满足复杂编辑需求，各参数含义及用法如下表所示：

实用技巧与场景应用

• 快速修剪全部：修剪时直接回车（不选择边界），系统自动选择所有对象作为边界，再点击需删除的部分，适用于全图修剪；
• 修剪与延伸切换：按住 Shift 键点击对象，可将修剪命令临时切换为延伸命令，使对象延伸至边界；
• 复杂边界修剪：对于由多段线、圆弧、直线等组成的复杂边界，可先使用“窗交(C)”或“栏选(F)”快速选择边界，再精确修剪；
• 三维修剪应用：在三维模型中，通过“投影(P)”选项设置“UCS”或“视图”，可实现对空间对象的精准修剪，避免误操作；
• 重复修剪：修剪命令结束后，无需重新调用，直接按空格键或回车键，可重复上一次的修剪操作（保留上一次的边界选择）。

常见问题与注意事项

1. 修剪对象无法选中

   • 原因：① 剪切边界未与修剪对象实际相交（且“边(E)”选项设置为“不延伸”）；② 对象所在图层被冻结或锁定；③ 选择集过滤设置错误（如过滤了直线对象）。
   • 解决：检查“边(E)”选项是否为“延伸”；确认图层状态；输入 SELECT 命令，使用“所有”选项全选对象，排查是否有隐藏障碍。

2. 修剪后留下多余线条

   • 原因：边界选择不完整，或未使用“栏选(F)”覆盖所有需修剪的区域。
   • 解决：重新调用修剪命令，使用“窗交(C)”框选所有边界对象，确保无遗漏；对于复杂图形，可分多次修剪，逐步细化。

相关问答FAQs

问题1：修剪命令中“栏选(F)”和“窗交(C)”有什么区别？如何选择使用？
解答：“栏选(F)”是通过绘制一条自由曲线作为选择工具，所有与曲线相交的对象都会被修剪，适合修剪分散、不规则分布的对象；而“窗交(C)”是通过矩形选择框选择对象，仅完全位于框内或与框边界相交的对象会被修剪，适合选择连续、集中的区域，修剪一组交叉的管道时，若管道分布分散，用“栏选(F)”更高效；若修剪矩形区域内的多余线条，用“窗交(C)”更精准。

问题2：如何在修剪时保留部分边界对象不被裁剪？
解答：若需保留某些边界对象不被裁剪，可在选择剪切边界时排除这些对象，具体操作：调用修剪命令后，输入 R（删除选项），选择需保留的边界对象并回车，此时这些对象不会被作为修剪目标；再选择需修剪的对象即可，若边界对象与修剪对象重叠，可先使用“分解(X)”命令将边界对象拆分，再单独选择需要作为边界的部分进行修剪。
