CAD三维体积命令怎么用？

在CAD软件中,三维体积的计算是工程设计、建筑建模和机械制造等领域的重要环节，准确计算三维模型的体积不仅有助于材料估算、成本控制，还能验证设计的合理性，CAD软件提供了多种三维体积命令，通过不同的方法和工具实现体积计算，以下将详细介绍常用命令的使用场景、操作步骤及注意事项。

常用三维体积命令及使用方法

MASSPROP（面域/质量特性）命令

MASSPROP是计算二维面域或三维实体的质量特性命令,适用于规则或不规则实体的体积计算。
操作步骤：

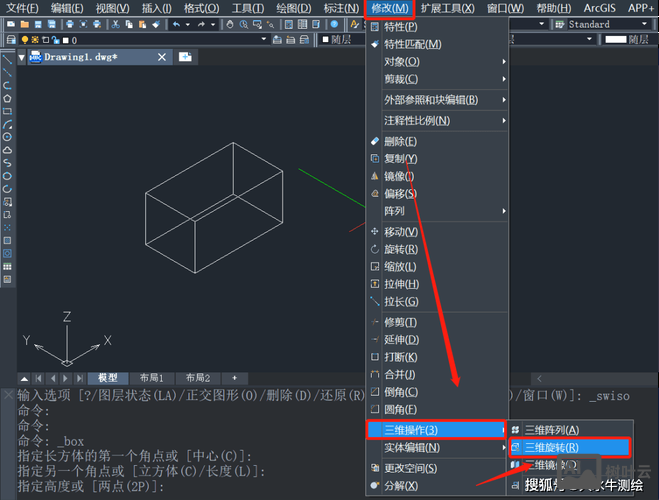

• 绘制或打开需要计算的三维实体（如立方体、球体或复杂组合体）。
• 在命令行输入“MASSPROP”并回车，选择目标实体。
• 系统将弹出文本窗口,显示实体的体积、表面积、重心、惯性矩等参数。
  注意事项：
• 该命令仅适用于三维实体（Solid），对曲面或网格模型无效。
• 若实体为非闭合状态,需先通过“UNION”并集运算或“PRESSPULL”拉伸工具生成闭合实体。

VOLUME（体积）命令

部分CAD版本（如AutoCAD Mechanical）提供了专门的体积命令，可通过选择面域或实体直接计算体积。
操作步骤：

• 输入“VOLUME”命令，选择“对象”选项。
• 点击目标实体或面域,系统自动显示体积值。
• 若需计算多个对象的总体积,可使用“加”或“减”模式进行累加或扣除。
  适用场景：
• 适用于需要批量计算或动态调整体积的场景,如模具设计中的材料余量分析。

QUERY（查询）命令

通过“工具”菜单下的“查询”选项，可快速获取实体的体积信息。
操作步骤：

• 执行“工具-查询-列表显示”（LI或LIST命令）。
• 选择实体后,命令行将显示体积、坐标范围等详细数据。
  优势：
• 无需弹出文本窗口,结果直接显示在命令行，适合快速查看。

第三方插件或LISP程序

对于复杂模型（如带有孔洞或凹槽的零件），可通过AutoLISP等二次开发工具定制体积计算程序，编写LISP脚本自动提取实体的体积属性，并生成报表。
示例代码片段：

(defun c:GetVolume ()
  (setq ent (car (entsel "选择实体: ")))
  (setq vol (vla-get-Volume (vlax-ename->vla-object ent)))
  (alert (strcat "体积: " (rtos vol 2 2)))
)

功能：

• 选择实体后直接弹出体积结果,适合重复性批量计算。

不同命令的对比与选择

操作注意事项

1. 单位统一性：确保模型绘制时使用的单位（如毫米、米）与输出体积的单位一致，避免因单位错误导致数值偏差。
2. 实体闭合性：若模型存在未闭合的缝隙，需使用“UNION”或“FILLET”等工具修复，否则MASSPROP命令可能无法计算体积。
3. 视图检查：计算前切换到“西南等轴测”视图，确保实体未被遮挡或隐藏，避免选择错误对象。

相关问答FAQs

问题1：为什么使用MASSPROP命令计算体积时提示“非实体对象”？
解答：该错误通常是因为选择的对象是曲面、网格或未闭合的二维线框，需先通过“EXTRUDE”拉伸命令将二维面域转换为三维实体，或使用“CONVTOSOLID”命令将网格转换为实体后重新计算。

问题2：如何计算多个实体组合后的总体积？
解答：可通过以下两种方式实现：

1. 使用“UNION”命令将多个实体合并为一个整体，再执行MASSPROP命令计算总体积。
2. 使用VOLUME命令,选择“加”模式依次选择各个实体，系统会自动累加体积并显示最终结果。
