CAD三维常用命令有哪些？

在CAD三维设计中，掌握常用命令是高效建模的关键，三维命令相比二维命令更注重空间操作和实体构建，涵盖了从基础视图切换到复杂实体编辑的多种功能，以下从视图控制、基础建模、实体编辑、曲面操作及渲染输出五个维度,详细解析CAD三维常用命令的核心功能与应用场景。

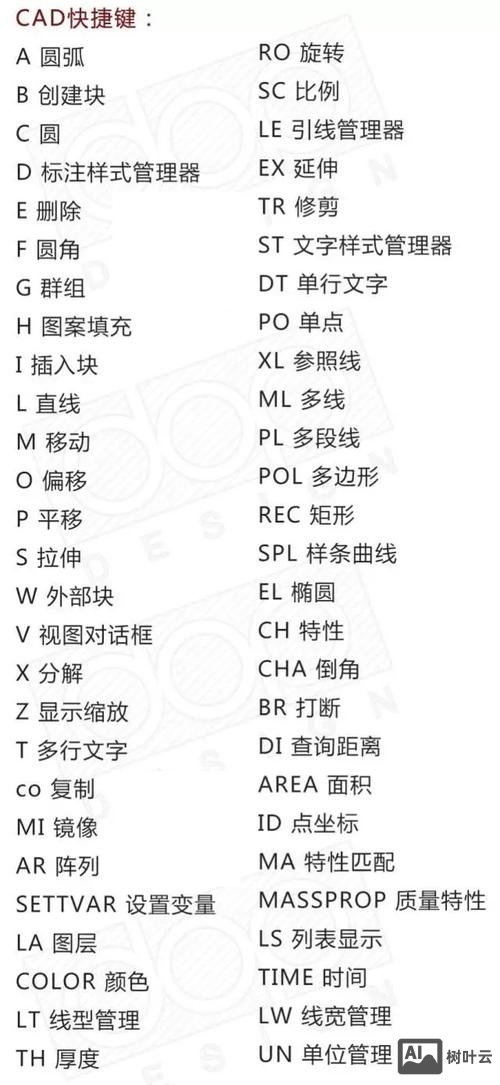

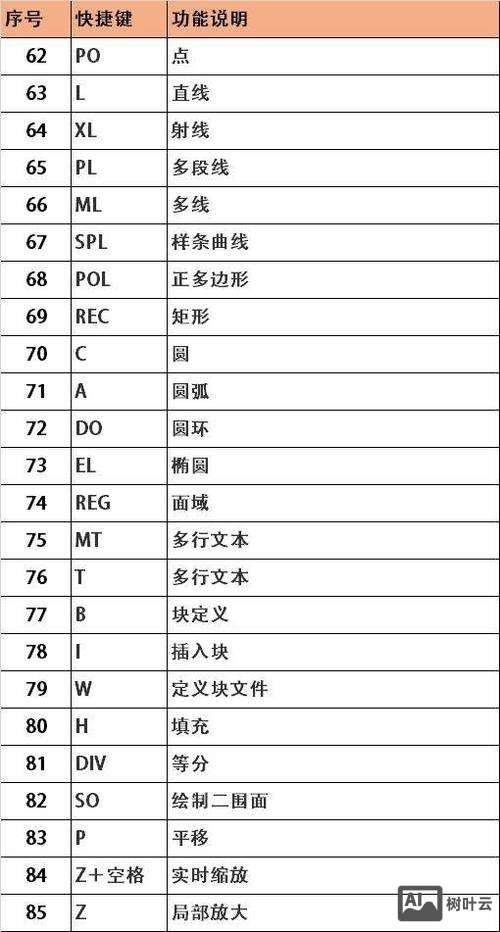

视图控制命令

三维建模离不开灵活的视角切换，视图控制命令帮助用户从不同方位观察模型，提升操作精准度。

• VPOINT（视点）：通过输入坐标或使用罗盘定义观察方向，VPOINT 1,-1,1”可生成等轴测视图。
• VIEW（视图管理器）：保存、命名和恢复视图状态，适合在复杂模型中快速切换常用视角。
• 3DORBIT（三维动态观察）：鼠标拖拽旋转模型，Shift+中键平移，滚轮缩放，支持实时调整观察角度。
• PLAN（平面视图）：快速切换到当前坐标系的平面视图，如“PLAN”回车可恢复俯视图。
• VSCURRENT（视觉样式）：切换模型显示效果，包括“二维线框”“三维隐藏”“真实感”“概念”等，真实感”和“概念”可直观显示材质与光照。

基础建模命令

基础建模是三维设计的起点，主要包括创建基本几何体和通过二维图形生成三维实体。

基本实体创建

• BOX（长方体）：通过指定角点、长度/宽度/高度或立方体选项创建，BOX”回车后选“C”可直接生成立方体。
• CONE（圆锥体）：定义底面圆心、半径和高度，支持椭圆底面（“E”选项）和顶面半径（“T”选项）生成圆台。
• CYLINDER（圆柱体）：与圆锥体类似，但高度方向为直线，常用于创建轴类零件。
• SPHERE（球体）：指定球心或直径生成球体，可配合“ISOLINES”命令调整线框密度。
• TORUS（圆环体）：定义圆环中心半径、圆管半径，适合创建轮胎、垫圈等环形结构。

二维图形转三维

• EXTRUDE（拉伸）：将二维闭合轮廓（如多段线、圆、椭圆）沿指定路径或高度拉伸为三维实体，支持“倾斜角”（“X”选项）创建带拔模的零件，如铸造件。
• REVOLVE（旋转）：二维轮廓绕轴线旋转生成回转体，常用于创建轴、盘、盖类零件，需提前绘制旋转轴和闭合截面。
• SWEEP（扫掠）：沿路径曲线拉伸二维轮廓，路径可为直线、曲线或螺旋线，适合创建弹簧、管道等复杂形状。
• LOFT（放样）：通过多个二维截面形状过渡生成三维实体，可调整路径或导向线控制形状变化，用于创建机翼、变径管等复杂曲面。

实体编辑命令

编辑命令可修改已有实体形状、位置及关系，是细化模型的核心工具。

布尔运算

通过组合、修剪实体生成复杂结构，是三维建模中最常用的操作之一。

实体修饰与修改

• FILLET（圆角）：为实体棱边添加圆角过渡，支持“半径”参数和“链”选项连续处理多条边。
• CHAMFER（倒角）：在棱边处创建斜角，可指定“距离”或“角度”，常用于零件装配导向。
• SLICE（剖切）：用平面或曲面切割实体，保留指定部分，适合剖视展示零件内部结构。
• SECTION（截面）：生成实体与平面的截面二维图形，可用于提取模型轮廓。
• 3DARRAY（三维阵列）：创建矩形或环形阵列，支持“行”“列”“层”参数，快速生成重复结构，如散热孔阵列。
• MIRROR3D（三维镜像）：指定镜像平面（对象、视图、Z轴等）复制实体，适合对称零件建模。

曲面操作命令

曲面建模适用于复杂形状设计，如产品外壳、流线型结构。

• EXTRUDE（曲面拉伸）：与实体拉伸类似，但对象为开放或闭合的二维曲线，生成曲面而非实体。
• REVOLVE（曲面旋转）：将二维曲线绕轴旋转生成曲面，如酒杯、花瓶等造型。
• LOFT（曲面放样）：通过多个截面曲线生成过渡曲面，可调整曲面控制点优化形状。
• SURFTAB1/SURFTAB2：系统变量，控制曲面网格密度，数值越大曲面越平滑，但文件越大。
• 3DFACE（三维面）：创建由三个或四个顶点构成的三维平面，用于填补复杂曲面中的孔洞。

渲染与输出命令

三维模型完成后，渲染命令可提升视觉效果，输出适合展示或生产的成果。

• RENDER（渲染）：基于当前场景、光源和材质生成逼真图像，支持输出多种格式（如JPG、PNG）。
• LIGHT（光源）：添加点光源、聚光灯、平行光或环境光，调整光源位置、颜色和强度，模拟真实光照效果。
• MATERIALS（材质）：为实体赋予材质（如金属、塑料、木材），并调整纹理、反射率和透明度。
• VP（视图端口）：创建多个视口显示不同视角，便于同时观察模型的整体与细节。

相关问答FAQs

Q1：拉伸（EXTRUDE）命令中“倾斜角”参数的作用是什么？如何正确使用？
A：倾斜角用于控制拉伸实体时侧面的倾斜方向，正值向内收缩（形成倒锥），负值向外扩张（形成正锥），铸造零件常需设置1°-3°的倾斜角以便脱模，使用时需注意：倾斜角过大可能导致拉伸高度不足或生成自相交实体，建议结合拉伸高度和截面尺寸合理设置，一般不超过30°。

Q2：布尔运算中的“差集（SUBTRACT）”失败可能有哪些原因？如何解决？
A：差集失败常见原因包括：① 操作顺序错误，必须先选择被减实体（源对象），再选择要减去的实体（对象）；② 实体未完全相交或重叠部分为非实体区域（如曲面）；③ 实体本身有破损（如未闭合的截面拉伸），解决方法：检查操作顺序，用“INTERFERE”命令检测实体干涉情况，确保源对象为完整实体，必要时通过“CHECK”或“REPAIR”命令修复模型。
