CAD绘图常用命令是掌握该软件的核心基础,无论是机械设计、建筑设计还是电气工程，熟练运用这些命令都能显著提升绘图效率与精度，以下从基础绘图、编辑修改、辅助工具、尺寸标注及高级操作五个维度，详细解析常用命令的功能与应用场景。
（图片来源网络，侵删）
基础绘图命令
基础绘图命令是构建图形的“砖瓦”，用于创建二维基本元素。
- 直线（L/Line）：绘制连续直线段，通过输入起点坐标、终点坐标或相对距离（如@100,0）确定长度和方向，配合“闭合（C）”选项可形成封闭多边形。
- 圆（C/Circle）：提供三种绘制方式：圆心+半径（最常用）、三点定圆、两点直径（通过直径端点确定）。
- 矩形（REC/Rectangle）：通过指定对角点或输入长度（L）、宽度（W）快速创建矩形，支持倒角（C）和圆角（F）参数设置。
- 多段线（PL/Polyline）：可绘制由直线和圆弧组成的连续线段，且整体为一个对象，支持统一线宽设置，适用于绘制轮廓或复杂路径。
- 圆弧（A/Arc）：提供多种绘制方式，如三点定弧、圆心+起点+端点、起点+圆心+角度等，需根据实际几何关系灵活选择。
编辑修改命令
编辑命令用于调整已有图形的形状、位置及属性，是优化图形的关键。
- 移动（M/Move）：选择对象后，通过基点（如对象角点）和目标点位移图形，配合“位移（D）”选项可直接输入X、Y方向偏移量。
- 复制（CO/CP/Copy）：将对象复制到指定位置，支持“多次复制（M）”选项，可一次性生成多个副本，常用于阵列布局。
- 修剪（TR/Trim）：以其他对象为剪切边，裁剪掉指定部分，需先选择剪切边界，再选择要修剪的对象，配合“栏选（F）”或“窗交（C）”可批量操作。
- 延伸（EX/Extend）：将对象延伸至指定边界，操作逻辑与修剪类似，适用于未闭合图形的收尾。
- 旋转（RO/Rotate）：围绕指定基点旋转对象，输入角度值或通过“参照（R）”选项以现有角度为基准旋转，常用于调整图形方向。
- 缩放（SC/Scale）：按比例放大或缩小对象，输入比例因子（如2为放大1倍，0.5为缩小一半），配合“参照（R）”可按指定尺寸缩放。
辅助工具命令
辅助工具能提升绘图的精确性与效率,是规范绘图的重要保障。
- 对象捕捉（OSnap）：开启后可自动捕捉端点、中点、圆心等关键点，通过“草图设置”可自定义捕捉模式，避免手动输入误差。
- 图层（LA/Layer）：通过创建不同图层（如“墙体”“门窗”“标注”），分类管理图形对象，支持冻结、锁定、颜色及线型设置，便于修改与打印。
- 极轴追踪（Polar Tracking）：设置极轴角度（如90°、45°），绘制直线时自动显示追踪线，确保图形垂直、水平或成特定角度。
- 块（B/Block）：将常用图形（如螺栓、门）定义为块，插入时可统一缩放和旋转，减少重复绘制，且修改块后所有关联图形同步更新。
尺寸标注命令
尺寸标注是图形与施工的桥梁,需确保准确性与规范性。
（图片来源网络，侵删）
- 线性标注（DLI/Dimlinear）：标注水平或垂直方向的尺寸，通过指定起点和终点自动生成尺寸线。
- 对齐标注（DAL/Dimaligned）：标注倾斜对象的实际长度，尺寸线与对象平行，适用于非水平/垂直尺寸。
- 半径/直径标注（DRA/Dimradius，DDI/Dimdiameter）：分别标注圆或圆弧的半径与直径，标注前需选择对象，自动显示半径值或直径符号。
- 连续标注（DCO/Dimcontinue）：基于已有尺寸界线进行连续标注，适用于链条式尺寸（如建筑轴线尺寸），提高标注效率。
高级操作命令
高级命令适用于复杂图形的绘制与管理,提升专业绘图能力。
- 阵列（AR/Array）：分为矩形阵列（行数×列数）、路径阵列（沿路径均匀分布）和极轴阵列（围绕中心点环形分布），可快速生成规律分布的图形。
- 填充（H/Hatch）：为封闭区域添加图案填充（如剖面线、材质纹理），通过“图案填充和渐变色”对话框选择图案类型、比例和角度。
- 多行文字（T/Mtext）：创建复杂文本内容，支持插入符号、设置字体、调整行距，比单行文字更适用于说明文字或标题。
- 特性匹配（MA/Matchprop）：将源对象的属性（如颜色、线型、图层）复制到目标对象，实现格式统一，快速修改图形样式。

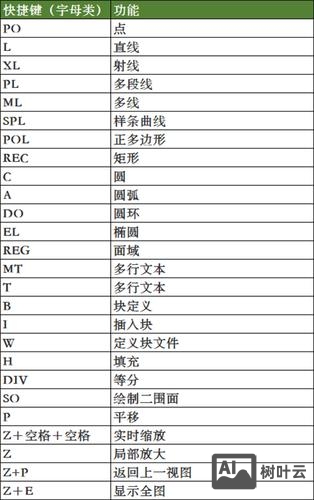

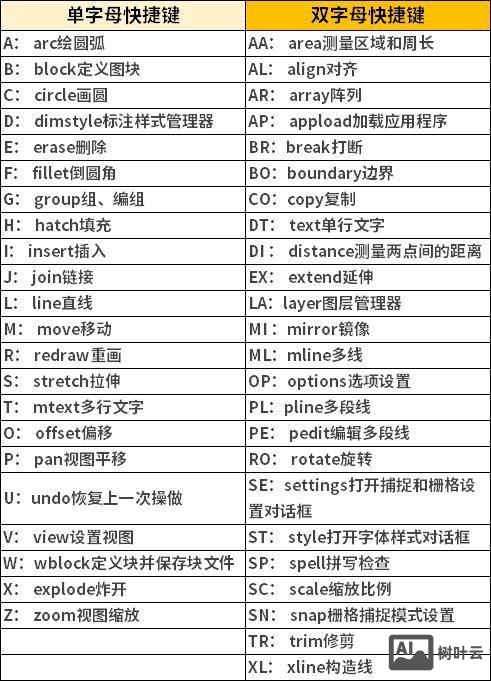

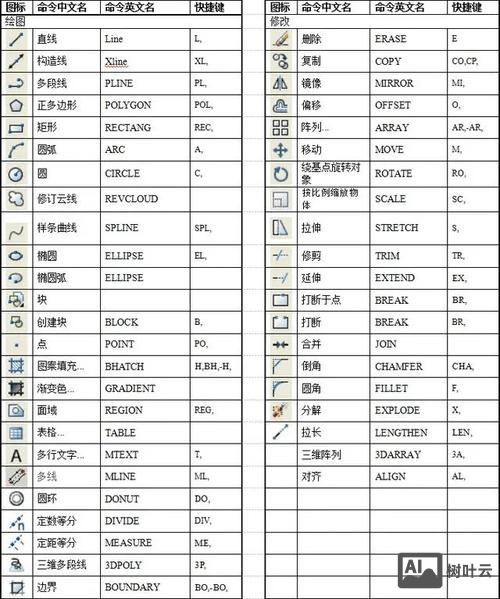

常用命令速查表
| 命令分类 | 命令缩写 | 全称 | 主要功能 |
|---|---|---|---|
| 基础绘图 | L | Line | 绘制直线段 |
| C | Circle | 绘制圆 | |
| 编辑修改 | M | Move | 移动对象 |
| TR | Trim | 修剪对象 | |
| 辅助工具 | LA | Layer | 管理图层 |
| OSnap | Object Snap | 对象捕捉 | |
| 尺寸标注 | DLI | Dimlinear | 线性标注 |
| DRA | Dimradius | 半径标注 | |
| 高级操作 | AR | Array | 阵列复制 |
| H | Hatch | 图案填充 |
相关问答FAQs
Q1：如何快速绘制多个间距相同的图形？
A：可使用“阵列（AR）”命令，绘制5个间距为50的水平直线，先绘制第一条直线，输入“AR”选择“矩形阵列”，设置“列数”为5，“列间距”为50，即可一次性生成，若需沿曲线分布，可选择“路径阵列”，拾取曲线后设置项目数量和间距。
Q2：修剪命令无法剪切对象，可能的原因及解决方法？
A：常见原因有两个：一是未选择剪切边界，需先执行“TR”命令，选择所有作为剪切边的对象后回车，再选择要修剪的对象；二是对象与边界未相交，需确保被剪对象延伸后能与边界相交，或使用“延伸（EX）”命令先调整对象位置，检查“选项（OP）”中的“修剪模式”是否启用，避免设置为“投影”模式导致无法剪切。
