CAD如何设置单位？命令是什么？

在CAD软件中，设置单位是确保绘图精度和规范性的基础操作，无论是建筑、机械还是其他设计领域，都需要通过明确的单位定义来保证图纸尺寸与实际需求一致，CAD中设置单位的命令主要通过“UNITS”指令实现，该命令可以控制长度单位、角度单位、插入比例等核心参数，同时支持对不同设计场景的单位格式进行灵活调整，以下将从命令调用方式、参数设置细节、实际应用场景及常见问题等方面展开详细说明。

CAD设置单位的核心命令与调用方式

CAD中设置单位的主要命令是UNITS（也可简化输入为UN），通过该命令可以打开“图形单位”对话框，在其中完成所有单位相关参数的配置，调用该命令的方式有以下三种：

1. 命令行输入：直接在命令行输入“UNITS”或“UN”，按回车键即可弹出“图形单位”对话框；

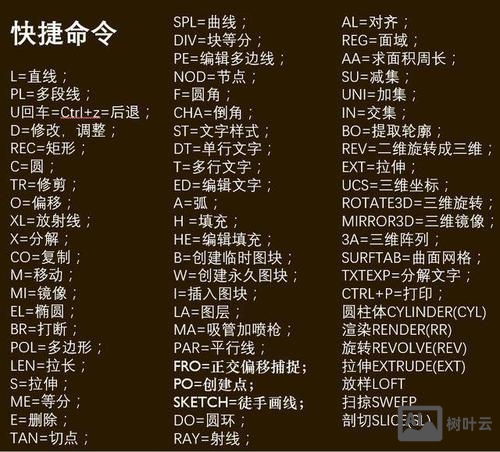

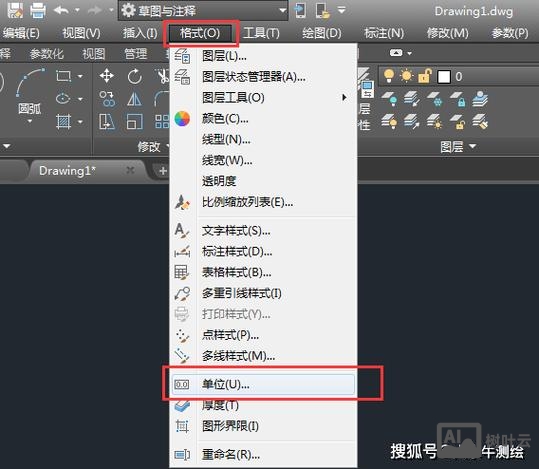

2. 菜单栏调用：点击顶部菜单栏的“格式”（Format）→ “单位”（Units）；
3. 快捷工具栏：部分CAD版本（如AutoCAD）在“应用程序”菜单的“图形实用工具”中也可找到“单位”选项。

执行命令后，弹出的“图形单位”对话框是核心操作界面，主要分为“长度”“角度”“插入比例”“光源”和“方向控制”五个模块,每个模块的参数设置直接影响绘图时的单位显示和计算逻辑。

“图形单位”对话框参数详解

（一）长度单位设置

长度单位是绘图中最基础的部分，用于定义线性尺寸（如线段长度、圆半径等）的显示格式和精度，在“长度”区域，需设置以下两个参数：

注意：长度单位的“类型”仅影响显示格式，实际绘图时输入的数值始终以“图形单位”为基础（若设置“小数”类型，输入“100”代表100个图形单位，具体单位需结合“插入比例”定义）。

（二）角度单位设置

角度单位用于定义旋转、极坐标等角度相关参数的显示格式和计算方向，在“角度”区域配置以下参数：

（三）插入比例设置

“插入比例”是CAD单位设置的核心，它定义了当前图形的“图形单位”与实际物理单位（如毫米、英寸、米）的对应关系，当从外部插入块（如螺栓、门窗图块）或引用其他图纸时，CAD会通过“插入比例”自动缩放图形，确保尺寸匹配。

关键提示：插入比例需与设计场景一致，国内机械设计通常以“毫米”为单位（ISO标准），建筑绘图以“毫米”或“米”为单位（如平面图用毫米，总图用米）；美标设计常用“英寸”或“英尺”，若插入比例设置错误，会导致插入的块尺寸过大或过小（如本应10mm的螺栓插入后变为10英寸，即254mm）。

（四）光源与方向控制

1. 光源单位：用于控制渲染时光照强度的单位，可选“国际”“美国”或“常规”，仅影响3D渲染效果，与2D绘图无关，一般保持默认“国际”即可。
2. 方向控制：点击“图形单位”对话框底部的“方向”按钮，可设置角度的基准方向（0°角方向），默认“东”（即X轴正方向为0°），也可选择“北”（Y轴正方向）、“西”“南”或“其他”（自定义角度），建筑测绘中可能需将0°方向设为“北”,与勘测单位配合使用。

单位设置的实际应用场景与操作流程

场景1：机械零件设计（以毫米为单位）

1. 新建CAD文件后，输入“UN”打开“图形单位”对话框；
2. “长度”区域：类型选“小数”，精度选“0.000”（保留3位小数，满足机械加工精度）；
3. “角度”区域：类型选“十进制度数”，精度选“0.0”（保留1位小数，足够旋转角度标注）；
4. “插入比例”选“毫米”（确保插入的标准件块如螺栓、轴承以毫米为单位缩放）；
5. 点击“确定”完成设置，后续绘图时输入“100”即表示100mm。

场景2：美标建筑平面图（以英尺-英寸为单位）

1. 新建文件后，输入“UN”打开对话框；
2. “长度”区域：类型选“建筑”，精度选“0′-0 1/2″”（英寸部分精确到1/2）；
3. “角度”区域：类型选“十进制度数”，精度选“0”（整数度即可）；
4. “插入比例”选“英寸”（若图块以英寸为单位，插入时自动匹配）；
5. 若需标注方向，点击“方向”按钮，将基准方向设为“北”（0°指向正上方）。

单位设置的常见问题与注意事项

1. 单位设置后，标注尺寸仍显示异常？
   需检查标注样式（DIMSTYLE）中的“单位”设置：输入“D”打开标注样式管理器，选择当前样式，点击“修改”→“主单位”，确保“单位格式”“精度”与图形单位设置一致（如图形单位为“毫米”，标注主单位也应选“小数”，精度匹配）。

2. 插入外部块时尺寸不匹配？
   原因通常是当前图形的“插入比例”与块的单位不一致，解决方法：① 插入块时，在“插入”对话框中手动取消“统一比例”，输入正确的缩放比例（如块单位为英寸，当前图形为毫米，则比例输入25.4）；② 修改块的原始单位：用CAD打开块文件，通过“UN”命令将其插入比例设为与目标图形一致，再重新保存块。

3. 如何快速查看当前图形的单位设置？
   输入“UN”打开“图形单位”对话框，可直接查看所有参数；或输入“DWGUNITS”（仅AutoCAD支持），通过命令行提示逐步查看和修改单位设置（适合脚本或批量处理）。

相关问答FAQs

问题1：CAD中设置单位后，绘图时输入的数值是否带单位符号？
答：不需要带单位符号，CAD中的绘图数值始终以“图形单位”为基础，具体物理单位由“插入比例”定义，若插入比例设为“毫米”，输入“100”即表示100mm，无需输入“100mm”；若输入“100mm”，CAD会将其识别为无效数值（因mm不是CAD支持的数值后缀）。

问题2：如何将已绘制的图形从“毫米”单位改为“米”单位？
答：需通过“缩放”命令调整图形比例，并修改单位设置：① 输入“SC”选择全部对象，指定基点后输入比例因子“0.001”（1米=1000毫米，故毫米转米需缩小1000倍）；② 输入“UN”打开“图形单位”对话框，将“插入比例”从“毫米”改为“米”；③ 检查标注样式（DIMSTYLE）中的“主单位”比例因子，若标注尺寸需显示为米，需将比例因子设为“1”（默认为1，若之前标注为毫米，此处可能需调整）。
