cad标注面积命令怎么用？

在CAD软件中，标注面积是工程设计、建筑制图及空间规划中常用的操作，准确获取并标注图形区域的面积有助于提升图纸的可读性和设计效率，以下是关于CAD标注面积命令的详细操作指南，涵盖多种方法、实用技巧及注意事项,帮助用户高效完成面积标注任务。

CAD标注面积的核心方法

CAD中标注面积主要通过两种途径实现：一是使用“AREA”命令直接查询面积并手动添加标注，二是通过“BATCHAREA”批量标注工具（部分版本支持）或结合“块”属性实现自动化标注,以下是具体操作步骤：

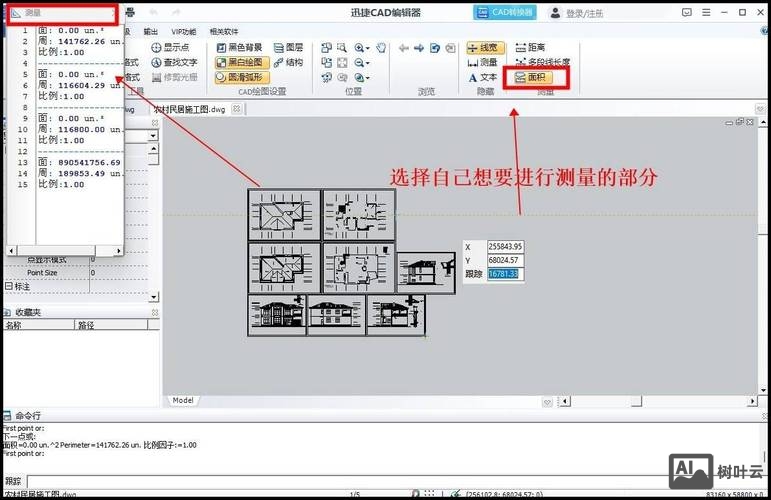

使用“AREA”命令查询面积并手动标注

“AREA”命令是CAD中最基础的面积计算工具，适用于单个封闭图形的面积查询,操作步骤如下：

• 步骤1：执行命令

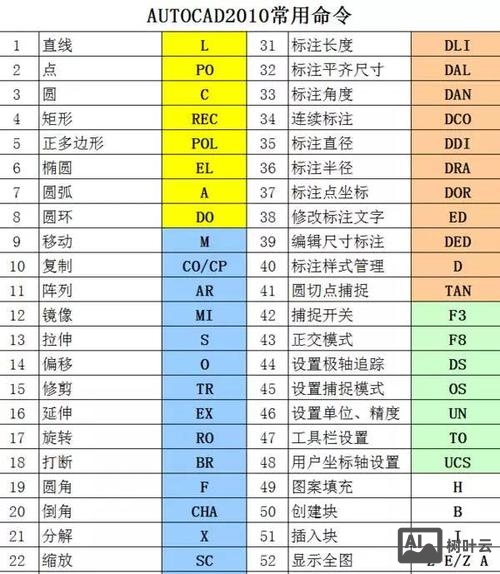

  在命令行输入“AREA”或快捷键“AA”，按回车键确认。
• 步骤2：选择计算方式
  命令行提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”，根据需求选择：
  • 对象(O)：直接选择封闭的多段线、圆、椭圆等图形，自动计算其面积。
  • 增加面积(A)：连续选择多个图形，累加其总面积（例如计算多个房间的总面积）。
  • 减少面积(S)：在总面积基础上减去指定图形的面积（例如计算扣除柱子后的净面积）。
  • 手动指定角点：通过依次点击封闭图形的各个角点，自动形成多边形并计算面积（适用于不规则图形）。
• 步骤3：获取面积信息
  命令行会显示计算结果，包括面积（Area）和周长（Perimeter），面积 = 125.36，周长 = 45.78”。
• 步骤4：手动标注
  使用“TEXT”或“MTEXT”命令将面积数值添加到图形中，或通过“QLEADER”快速引线标注，确保标注位置清晰、可读。

使用“边界（BOUNDARY）”与“区域（REGION）”命令结合标注

对于复杂或未封闭的图形,需先创建封闭边界再计算面积：

• 步骤1：创建封闭边界
  输入“BOUNDARY”命令，弹出“边界创建”对话框，选择“多段线”类型，点击“拾取点”，在图形内部任意位置点击，自动生成封闭多段线。
• 步骤2：转换为区域对象
  输入“REGION”命令，选择生成的多段线，将其转换为面域（REGION），便于后续面积计算和编辑。
• 步骤3：计算面积并标注
  使用“AREA”命令的“对象(O)”选项选择面域,获取面积后手动标注。

使用“块属性”实现自动化面积标注

对于需要批量标注的场景（如户型图中的房间面积），可通过“块属性”和“字段”功能实现动态更新：

• 步骤1：创建属性块
  绘制一个圆形或矩形作为标注符号，输入“ATTDEF”命令定义属性，标记为“面积”，提示为“输入面积值”，默认值留空。
• 步骤2：插入块并关联字段
  插入属性块后，双击块打开“增强属性编辑器”，在“值”字段中输入“=AREA”或手动输入面积值，若需动态关联图形，可通过“字段”功能插入“面积”字段（输入“FIELD”，选择“对象”类别，选择面域对象）。
• 步骤3：更新块属性
  当图形修改后，选中块右键选择“更新字段”或输入“REGEN”命令,面积数值自动更新。

不同CAD版本的面积标注差异

不同版本的CAD（如AutoCAD、浩辰CAD、中望CAD）在面积标注功能上略有差异,需注意以下几点：

面积标注的实用技巧与注意事项

1. 确保图形封闭性
   面积计算的前提是图形完全封闭，若存在间隙，需使用“FILLET”或“EXTEND”命令修补边界，或通过“BOUNDARY”命令自动封闭。
2. 单位设置
   标注前需确认CAD单位（如毫米、米），在“格式单位”中设置,避免面积数值单位错误。
3. 图层管理
   将面积标注单独置于“标注层”或“文字层”，便于统一修改和管理,避免与图形线条混淆。
4. 精度控制
   在“单位设置”中调整面积小数位数（如保留两位小数）,确保标注数值符合工程规范。
5. 复杂图形处理
   对于包含孔洞的图形（如带窗洞的墙体），使用“AREA”命令的“减少面积(S)”功能,先计算整体面积再减去孔洞面积。

相关问答FAQs

问题1：为什么使用“AREA”命令计算面积时提示“非闭合区域”？
解答：该错误通常由图形未完全闭合导致，解决方法：

• 使用“BOUNDARY”命令在图形内部拾取点，生成封闭多段线后再计算面积。
• 检查图形是否有微小间隙，可通过“VIEWERS”命令开启点标记，放大查看并手动连接断点。
• 若为曲线图形，需先使用“PEDIT”命令将其转换为多段线并合并顶点。

问题2：如何在CAD中实现面积标注的批量更新？
解答：批量更新需结合“块属性”和“字段”功能，具体步骤如下：

1. 将所有需标注的房间创建为面域（REGION）对象。
2. 插入预先定义的属性块（包含面积字段），双击块选择“增强属性编辑器”，在“值”字段中插入“AREA”字段并关联对应面域。
3. 使用“QSELECT”命令快速选中所有属性块，输入“REGEN”或“UPDATEFIELD”命令，批量更新面积数值。
4. 若图形修改导致面域变化,重新关联字段后再次更新即可。
