在CAD软件中，圆柱体命令是三维建模中最基础且常用的工具之一，主要用于创建圆柱形或圆锥形的三维实体，通过该命令，用户可以快速生成具有指定高度、底面半径和顶面半径的几何体，广泛应用于机械设计、建筑建模、工业设计等领域，本文将详细介绍圆柱体命令的使用方法、参数设置、应用技巧及注意事项,帮助用户高效掌握这一功能。

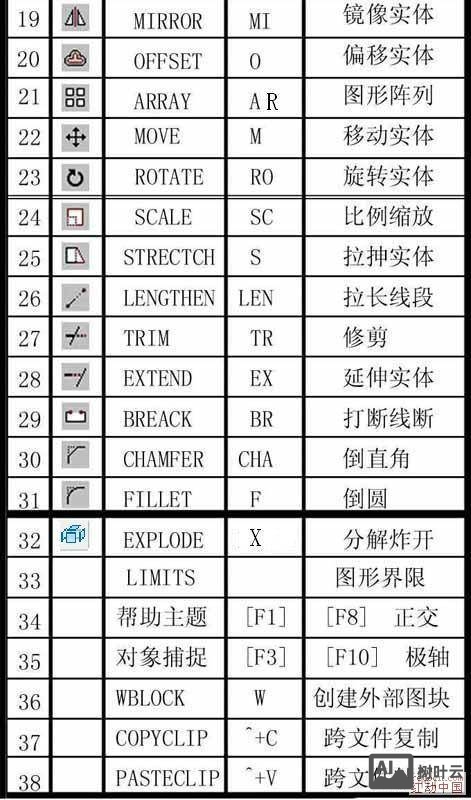

（图片来源网络，侵删）
圆柱体命令的调用方式
在CAD中，调用圆柱体命令主要有三种途径：
- 功能区操作：切换到“三维建模”选项卡，在“三维”面板中找到“圆柱体”按钮（通常显示为圆柱形图标）。
- 命令行输入：在命令行直接输入“CYLINDER”或简化命令“CYL”，按回车键确认。
- 菜单栏调用：依次点击“绘图”→“建模”→“圆柱体”。
不同CAD版本（如AutoCAD、中望CAD等）的界面布局可能略有差异,但命令名称和核心功能保持一致。
圆柱体命令的参数详解
执行圆柱体命令后，命令行会依次提示用户设置以下关键参数：
| 参数名称 | 说明 | 示例输入 |
|---|---|---|
| 指定底面的中心点 | 圆柱体底面圆心的三维坐标 | 0,0,0（坐标系原点） |
| 指定底面半径或 [直径(D)] | 底面圆的半径，输入“D”可切换为直径模式 | 50（半径）或 D 100（直径） |
| 指定高度 [另一个圆心(C)] | 圆柱体的高度，或输入“C”通过顶面圆心确定高度 | 100（高度） |
特殊参数说明：

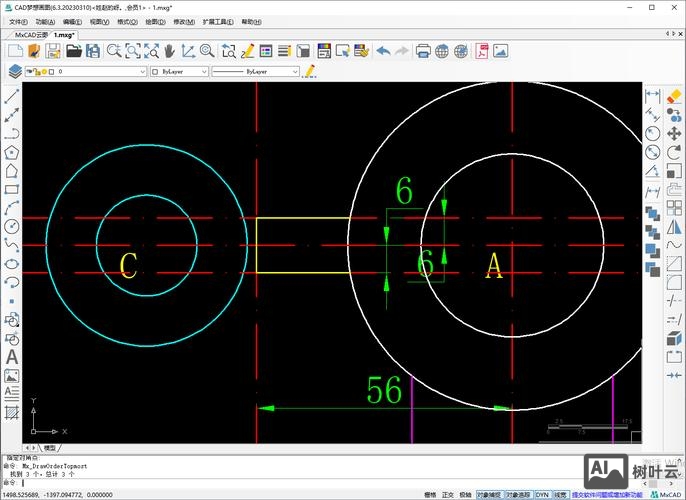

（图片来源网络，侵删）
- 另一个圆心(C)：选择该选项后，用户需指定顶面圆心的位置，系统会自动计算高度和倾斜角度，适用于创建非垂直圆柱体。
- 椭圆底面：部分CAD版本支持通过“ELLIPSE”命令先绘制椭圆底面，再通过“拉伸”命令生成椭圆柱体，但圆柱体命令本身默认创建圆形底面。
圆柱体命令的操作步骤
以AutoCAD为例，标准操作流程如下：
- 调用圆柱体命令（输入“CYL”）。
- 指定底面中心点，如坐标(10,10,0)。
- 输入底面半径，30”。
- 输入高度值，80”，完成圆柱体创建。
若需创建圆锥体，可在指定底面半径后，选择“顶面半径”选项并输入“0”,系统将自动生成圆锥形状。
高级应用技巧
- 动态观察与实时预览：在绘制过程中，按住鼠标中键可旋转视角，实时观察圆柱体的三维形态，避免位置或尺寸错误。
- 配合布尔运算：将圆柱体与其他实体（如长方体、球体）结合，通过“并集”“差集”“交集”命令可生成复杂模型，用差集命令在长方体上减去圆柱体，可创建圆孔结构。
- 夹点编辑：选中已创建的圆柱体后，通过拖动底面圆心夹点可调整位置，拖动半径夹点可修改底面大小，拖动顶部圆心夹点可改变高度。
- 坐标变换：通过“UCS”（用户坐标系）命令调整XY平面，可在任意平面上创建圆柱体，例如倾斜墙面或曲面上的圆柱结构。
注意事项
- 单位统一性：确保绘图单位（毫米、米等）与实际需求一致，避免尺寸比例错误。
- 视觉样式控制：创建后可通过“视觉样式”工具栏切换“二维线框”“三维隐藏”“真实感”等模式，以便观察模型细节。
- 性能优化：复杂模型中避免过度使用高精度圆柱体（如半径过大或分段数过多），可通过“ISOLINES”变量调整网格密度，或使用“CONVTOSURFACE”命令优化曲面显示。
相关问答FAQs
Q1：如何创建倾斜的圆柱体？
A1：可通过以下两种方式实现：
- 使用“圆柱体”命令时，在指定高度后选择“另一个圆心(C)”选项，输入顶面圆心的三维坐标，系统将自动计算倾斜角度。
- 先创建垂直圆柱体，再使用“旋转”命令（ROTATE3D）绕指定轴旋转至所需角度。
Q2：为什么创建的圆柱体显示为多边形而非光滑曲面？
A2：这是由于网格密度设置过低导致的，可通过以下步骤调整：

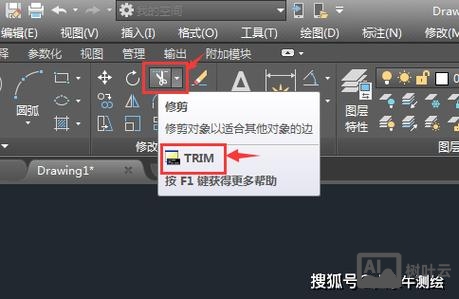

（图片来源网络，侵删）
- 输入“ISOLINES”命令，增大数值（如从默认4改为20），增加曲面网格线密度。
- 执行“REGEN”命令刷新显示，即可看到更光滑的圆柱体表面。
- 若需渲染效果，切换至“真实感”或“概念”视觉样式，并确保材质和光源设置正确。
通过掌握圆柱体命令的核心功能与扩展技巧，用户可以高效完成各类三维建模任务,为复杂设计奠定基础。
